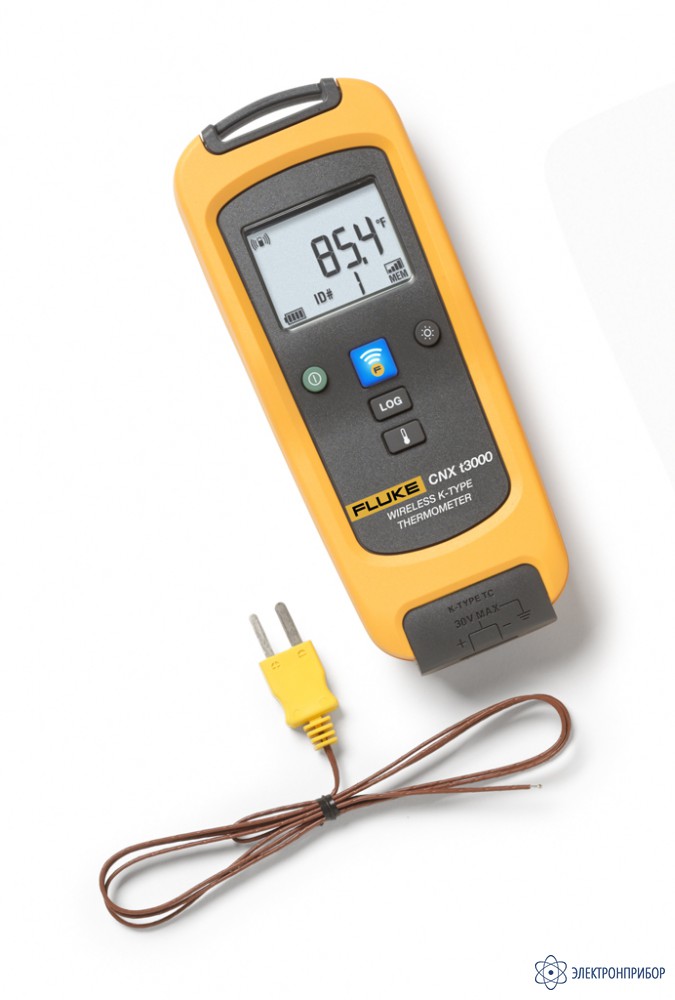

Fluke CNX t3000 — беспроводной термоэлектрический модуль (тип К)

Код товара: 30007

  • Назначение беспроводного модуля измерительных клещей переменного тока CNX t3000:

    Модуль для мультиметра Fluke CNX 3000

    В мультиметре Fluke CNX 3000 имеется все необходимое для удобного измерения и поиска неполадок.

    • Измерение напряжения переменного и постоянного тока до 1000 В
    • Переменный и постоянный ток с разрешением 0,01 мА
    • Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
    • Запись минимальных и максимальных значений
    • CAT III 1000 В, CAT IV 600 В; IP54

    Кроме того, модули CNX с поддержкой беспроводной связи измеряют переменное напряжение, ток и температуру с выводом показаний на диспдей беспроводного мультиметра CNX. Можно выбрать стандартные или гибкие клещи для измерения переменного тока. Для конкретных целей можно использовать различные сочетания модулей. Основные результаты измерений отображаются на основном экране, и одновременно можно снимать показания не более чем с трех модулей. Модули поставляются отдельно, либо в составе комплектов CNX.

  • Технические характеристики беспроводного модуля измерительных клещей переменного тока CNX t3000:

    Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).

    Переменное напряжение

    Диапазон Разрешение Погрешность
    от 45 до 500 Гц от 500 Гц до 1 кГц
    600,0 мВ 0,1 мВ 1,0% + 3 2,0 % + 3
    6,000 В 0,001 В
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В

    * - Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %
    ** - Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В
    *** - Для несинусоидальных форм сигнала обычно добавляется – (2 % от показания + 2 % на полной шкале) при пик-факторе не более 3

    Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость

    Функция Диапазон Разрешение Погрешность
    мВ 600,0 мВ 0,1 мВ 0,09 % + 2
    В 6,000 В 0,001 В 0,09 % + 2
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В 0,15 % + 2
    ))) 600 Ом 1 Ом Измерительный прибор подает звуковые сигналы при < 25 Ом,
    при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс
    Ом 600,0 Ом 0,1 Ом 0,5 % + 2
    6,000 кОм 0,001 кОм 0,5 % + 1
    60,00 кОм 0,01 кОм
    60,00 кОм 0,1 кОм
    600,0 кОм 0,001 МОм
    50,00 МОм 0,01 МОм 0,5 % + 2
    Проверка диодов 2,000 В 0,001 В 1 % + 2
    мкФ 1000 нФ 1 нФ 1,2 % + 2
    10,00 мкФ 0,01 мкФ
    100,0 мкФ 0,1 мкФ
    9999 мкФ 1 мкФ 10%

    * - В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2

    Переменный и постоянный ток

    Функция Диапазон Разрешение Погрешность
    мА, перемен. т. (45 Гц - 1 кГц) 60,00 мА 0,01 мА 1,5 % + 3
    400,0 мА3 0,1 В
    мА пост. тока ² 60,00 мА 0,01 мА 0,5 % + 3
    400,0 В 0,1 В

    * - Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %
    ** - Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА
    *** - Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка)

    Частота

    Диапазон Разрешение Погрешность
    99,99 Гц 0,01 В 0,1 % + 1
    999,9 Гц 0,1 В
    9,999 кГц 0,001 кГц
    99,99 кГц 0,01 кГц

    * - Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах

    Общие характеристики

    Параметр Значение
    Максимальное напряжение между любым контактом и заземлением 1000 В пост. тока или перем. тока ср.кв.знач.
    Защита предохранителем (Ом) от вх. А Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
    ЖК-дисплей Частота обновления: 4/с
    Вольты, амперы, омы: разрядность 6000
    Частота: разрядность 10000
    Емкость: разрядность 1000
    Тип элементов питания Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
    Время автономной работы Минимум 300 часов
    Температура Рабочая: от -10 °C до 50 °C
    Хранения: от -40 °C до 60 °C
    Относительная влажность от 0 до 90 % (от 0 до 35 °C)
    от 0 до 75 % (от 35 до 40 °C)
    от 0 до 45 % (от 40 до 50 °C)
    Высота над уровнем моря Рабочая: 2000 м
    Хранения: 12000 м
    Температурный коэффициент 0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
    Частота радиосвязи 2,4 ГГц,
    диапазон ISM,
    расстояние 20 м
    Размеры (В x Ш x Д) 47,5 мм x 93 мм x 207 мм
    (1,87" x 3,68" x 8,14")
    Вес 340 г
    Стандарты безопасности US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-я редакция
    CSA: CAN/CSA-C22.2 No 61010-1-12: 3-я редакция
    CE European: IEC/EN 61010-1:2010
    Электромагнитная совместимость EMI, RFI, EMC, RF EN 61326-1:2006, EN 61326-2-2:2006
    ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
    V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
    FCCID : T68-FWCS IC:6627A-FWCS
    Степень защиты (IP) IP54

  • Совместимость с Fluke CNX t3000
