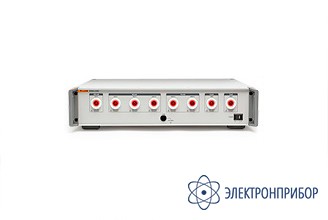

Fluke 5320A-LOAD — нагрузочные резисторы для калибровки тока высокого испытательного напряжения

Код товара: 42350

    • Гарантия

      0,5 месяцев

    • Производитель

      Fluke Calibration

    • Артикул

      3050121

    Описание нагрузочных резисторов Fluke 5320A-LOAD:

    Нагрузочный адаптер высокого напряжения 5320A-LOAD High Voltage Load Adapter является вспомогательной принадлежностью для калибратора многофункционального электрического тестера Fluke 5320A Multifunction Electrical Tester Calibrator и калибратора 5080A High Compliance Multi-Product Calibrator с мегомной опцией, обладающего высокой степенью совместимости с продуктами разного типа. Он подает нагрузку на тестер высокого испытательного напряжения для создания тока утечки, необходимого для калибровки тестера. Он может использоваться как отдельно с цифровым мультиметром и пробником высокого напряжения, так и со встроенным мультиметром 5320A и пробником высокого напряжения, поставляемым вместе с мультиметром.

    Нагрузочное устройство 5320A-LOAD включает в себя серию из восьми специально подобранных резисторов, обеспечивающих восемь выводов в диапазоне сопротивлений от 10 кОм до 5 МОм.

    Ввиду высоких напряжений, создаваемых тестерами высокого напряжения, нагрузочное устройство 5320A-LOAD рассчитано на то, чтобы выдерживать максимальное напряжение от 1,2 до 5,5 кВ в зависимости от выбранного резистора. В процессе калибровочного испытания при высоком напряжении цифровой мультиметр и пробник высокого напряжения производят измерения фактического испытательного напряжения и тока утечки тестера высокого испытательного напряжения. Устройство 5320A оборудовано встроенным мультиметром и поставляется вместе с предназначенным для этой цели пробником высокого напряжения.

    Нагрузочное устройство 5320A-LOAD стандартно поставляется с доступным для анализа сертификатом калибровки, содержащим градуировочные данные. За дополнительную плату по своему желанию можно получить официально зарегистрированный сертификат калибровки 17025.

    Конструкция устройства 5320A-LOAD позволяет для удобства эксплуатации и уменьшения зоны обслуживания размещать его на калибраторе или под ним.


  • Технические характеристики нагрузочных резисторов Fluke 5320A-LOAD:

    Параметр Значение
    Электрические характеристики
    Полный диапазон сопротивлений от 10 кОм до 5 МОм
    Число конкретных значений сопротивления 8
    Допустимое отклонение от номинального значения 10 % (один год, Tкал. 5 °C)
    Максимальные нагрузки Номинальное значение: 10 кОм
    Максимальное напряжение: 1 200 В
    Максмаксимальная мощность рассеивания: 140 Вт
    Максимальное время при максимальной мощности: ограничено 3 минутами
    Номинальное значение: 35 кОм
    Максимальное напряжение: 2 000 В
    Максимальная мощность рассеивания: 110 Вт
    Максимальное время при максимальной мощности: ограничено 3 минутами
    Номинальное значение: 50 кОм
    Максимальное напряжение: 2 000 В
    Максимальная мощность рассеивания: 80 Вт
    Максимальное время при максимальной мощности: ограничено 3 минутами
    Номинальное значение: 100 кОм
    Максимальное напряжение: 5 500 ВM
    Максимальная мощность рассеивания: 300 Вт
    Максимальное время при максимальной мощности: ограничено 3 минутами
    Номинальное значение: 250 кОм
    Максимальное напряжение: 5 500 В
    Максимальная мощность рассеивания: 120 Вт
    Максимальное время при максимальной мощности: ограничено 3 минутами
    Номинальное значение: 500 кОм
    Максимальное напряжение: 5 500 В
    Максимальная мощность рассеивания: 60 Вт
    Максимальное время при максимальной мощности: без ограничений
    Номинальное значение: 1 МОм
    Максимальное напряжение: 5 500 В
    Максимальная мощность рассеивания: 30 Вт
    Максимальное время при максимальной мощности: без ограничений
    Номинальное значение: 5 МОм
    Максимальное напряжение: 5 500 В
    Максимальная мощность рассеивания: 5 Вт
    Максимальное время при максимальной мощности: без ограничений
    Общие технические характеристики
    Напряжение источника питания Адаптер переменного тока на 100 – 240 В, выходное напряжение 12 В при токе не менее 0,4 А.
    Время прогревания Неприменимо
    Доверительный уровень технических характеристик 99 %
    Температура Рабочая температура: от 5 до 40 °C
    Рекомендованная температура для проведения калибровки (Tкал.): 23 °C
    Температура при хранении: от –20 до 70 °C
    Высота над уровнем моря, не более Эксплуатация: 3 050 м
    Хранение: 12 200 м
    Габариты 430 мм X 462 мм X 95 мм
    Масса (нетто) 3 кг
    Потребляемая мощность не более 5 Вт
    Класс безопасности I в соответствии со стандартом EN 61010-1

  • Комплект поставки Fluke 5320A-LOAD

    № Наименование Количество
    1. Нагрузочные резисторы для калибровки тока высокого испытательного напряжения Fluke 5320A-LOAD 1
