РИЦ — интеллектуальный цифровой управляемый разъединитель

Код товара: 56074

    Описание интеллектуального цифрового управляемого разъединителя РИЦ:

    Интеллектуальный трехполюсный разъединитель РИЦ предназначен для оперативного дистанционного секционирования воздушных линий электропередачи 6-10 кВ и определения устойчивых и неустойчивых аварийных процессов, включая все виды замыканий на землю.

    • Включение РИЦ в систему автоматизации позволит построить эффективную и недорогую систему секционирования линии.
    • Оперативные переключения участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
    • Состояние разъединителя отображается на пульте управления диспетчера и непосредственно на блоке управления РИЦ.

    Основные функциональные возможности интеллектуального цифрового управляемого разъединителя РИЦ:

    • Определение типа аварии (КЗ, ОЗЗ) на линии;
    • Определение направления аварии при ОЗЗ (модель ИКЗ-В34Л);
    • Селективное определение всех типов аварийных ситуаций, включая ОЗЗ с низкими токами и неустойчивые аварийные процессы;
    • Автоматическое отключение поврежденного участка ВЛ во время бестоковой паузы цикла АПВ;
    • Наблюдаемость каждого участка сети за счёт использования ИКЗ с функционалом определения направления протекания аварийных токов;
    • Логическая блокировка управления разъединителем при наличии напряжения и/или тока;
    • Быстрое отключение питания при передаче информации об аварии в централизованную систему;
    • Дистанционное управление участками сети;
    • Интеграция в SCADA-систему пользователя;
    • Совмещение двух устройств в одном: разъединитель и ИКЗ-В3хЛ;
    • Резервная батарея – 12 В;
    • Время работы от батареи – 24 часа (не менее 50 циклов включения/отключения разъединителя);
    • Усилие на штанге до 3000 Н, разрыв корки льда 40 мм;
    • Возможна комплектация заземляющими ножами;
    • Блокировка включения при включенном положении заземлителя.

    Назначение интеллектуального цифрового управляемого разъединителя РИЦ:

    • Отключение линии или контролируемого участка в бестоковую паузу;
    • Создание видимого разрыва в цепи;
    • Определение места аварии;
    • Наблюдение работы каждого участка линии при взаимосвязанной работе с индикаторами короткого замыкания серии ИКЗ-ВхЛ;
    • Передача информации в SCADA-систему напрямую или через ПАК КОМОРСАН.

    Устанавливается:

    • в местах секционирования воздушной линии;
    • вместо коммутационных аппаратов, переключаемых вручную.

    Оперативные переключения (включения/ отключения) под напряжением обесточенных участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
    Состояние разъединителя (включен/ отключен) отображается на пульте управления диспетчера и непосредственно на блоке управления разъединителя (механический флажок и индикаторные лампы).

    Виды управления приводом Описание
    Дистанционный Удаленное отключение, включение разъединителя с пульта управления диспетчера выполняется по команде с помощью управляющих сигналов через SCADA-систему по протоколу МЭК-60870-5-104 На пульт диспетчера выводятся сигналы состояния привода и состояния индикаторов ИКЗ
    Местный режим Управление осуществляется с кнопок на дверце внутреннего шкафа блока управления.

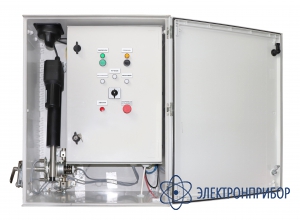

    На дверце внутреннего шкафа размещены:
    - индикаторы состояния привода разъединителя;
    - органы управления привода: кнопки управления приводом, кнопка аварийной остановки.
    В режиме «Местный» блок управления приводом блокирует команды с ПУ диспетчера
    Ручной режим Управление приводом происходит путем удержания кнопок
    - при отпущенной кнопке привод останавливается;
    - при механическом разъединении муфты, соединяющей привод с разъединителем, управление становится возможным напрямую с помощью рычага без участия привода

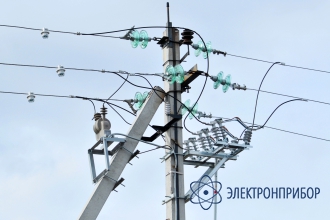

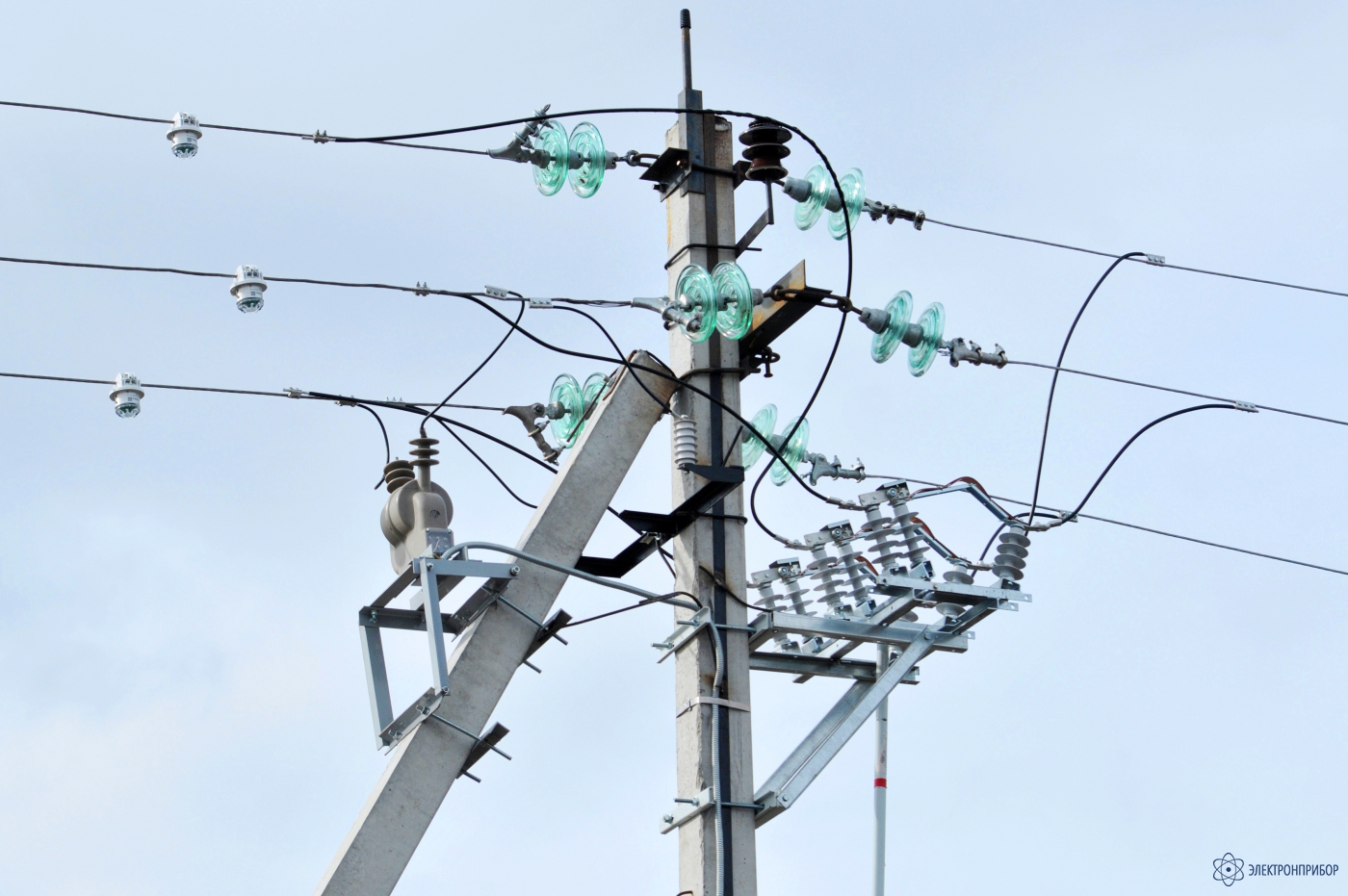

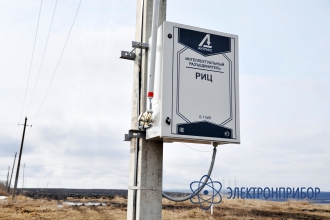

    Разъединитель, его привод, блок управления размещаются на опоре линии электропередач 6-10 кВ.

    Конструкция разъединителя с приводом:

    • обеспечивает фиксацию как в отключенном, так и включенном положениях;
    • исключает самопроизвольное включение и отключение под действием:
      • силы тяжести;
      • вибраций;
      • ударов умеренной силы или случайного прикосновения к соединительным тягам приводов;
      • электродинамических усилий тока короткого замыкания.
    • снабжена элементами для установки запирающих устройств.

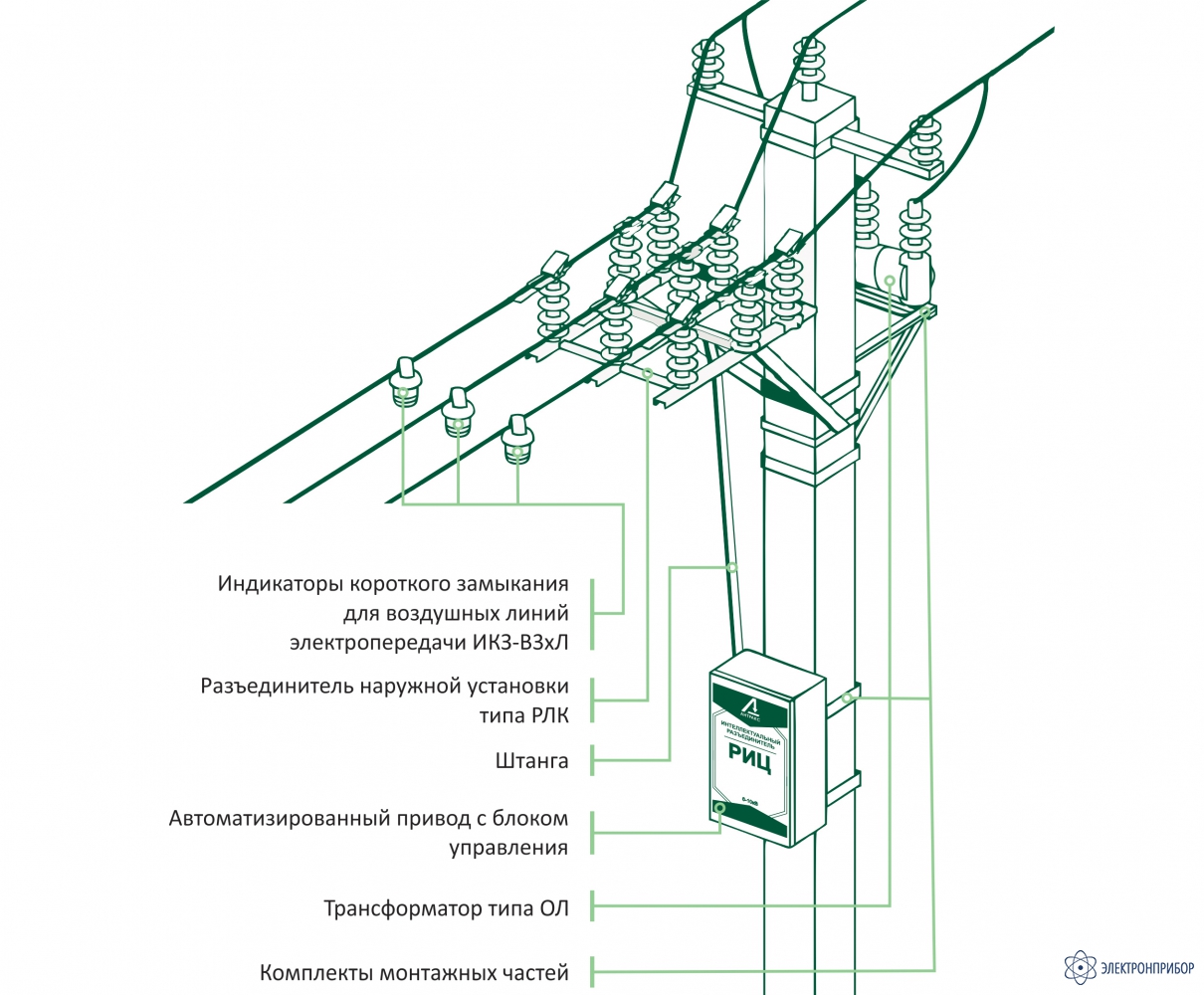

    Комплектация интеллектуального разъединителя РИЦ:

    • разъединитель наружной установки типа РЛК-10;
    • индикаторы короткого замыкания для воздушных линий электропередачи линейки ИКЗ-В3хЛ. Комплекты на основе модификаций ИКЗ-В3хЛ оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy (BLE) 2,4 ГГц, получение информации и настройка приборов может осуществляться с помощью переносного пульта: Android-смартфона, поддерживающего протокол Bluetooth, с установленным специальным ПО ППИ-3;

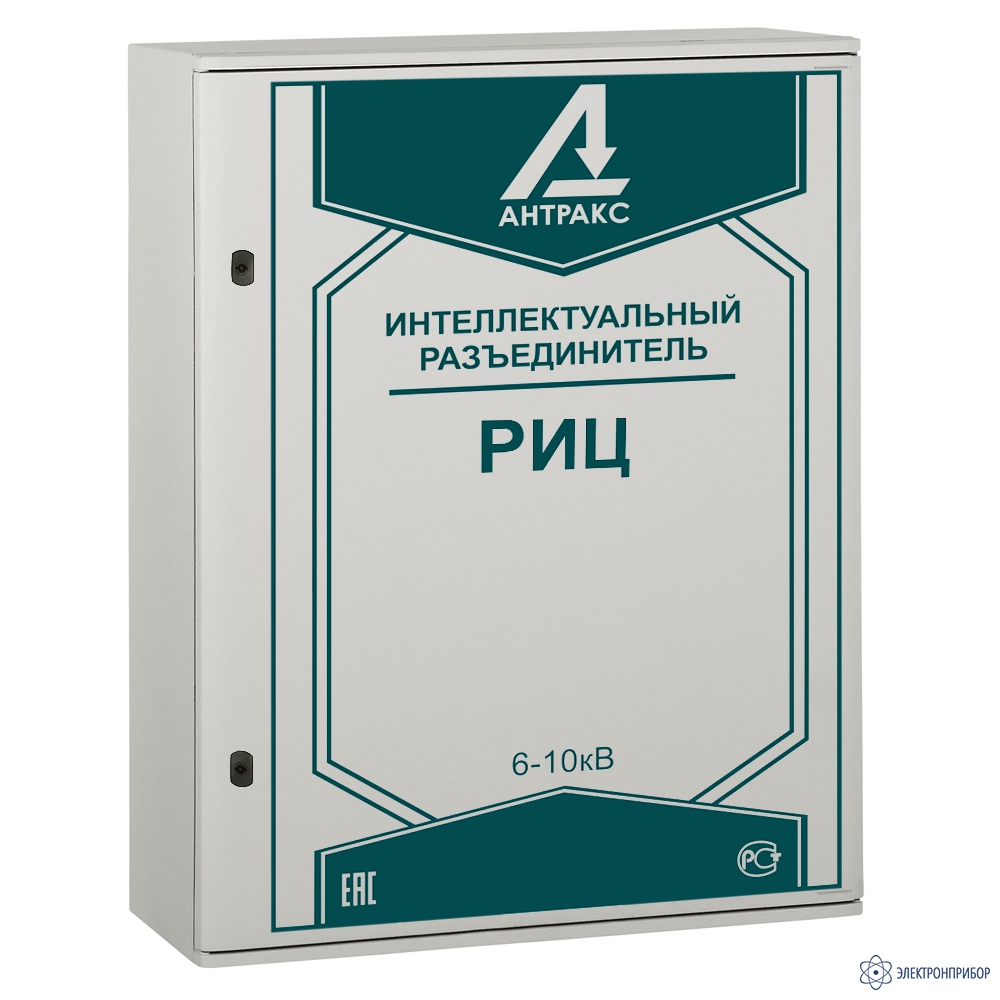

    • шкаф управления, включающий в себя привод, органы местного управления и средства информационного обмена с центром диспетчерского управления;
    • трансформатор собственных нужд типа ОЛ с ограничителями перенапряжений;
    • монтажные комплекты.

    Характеристики интеллектуального разъединителя могут меняться индивидуально.

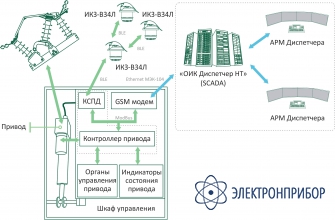

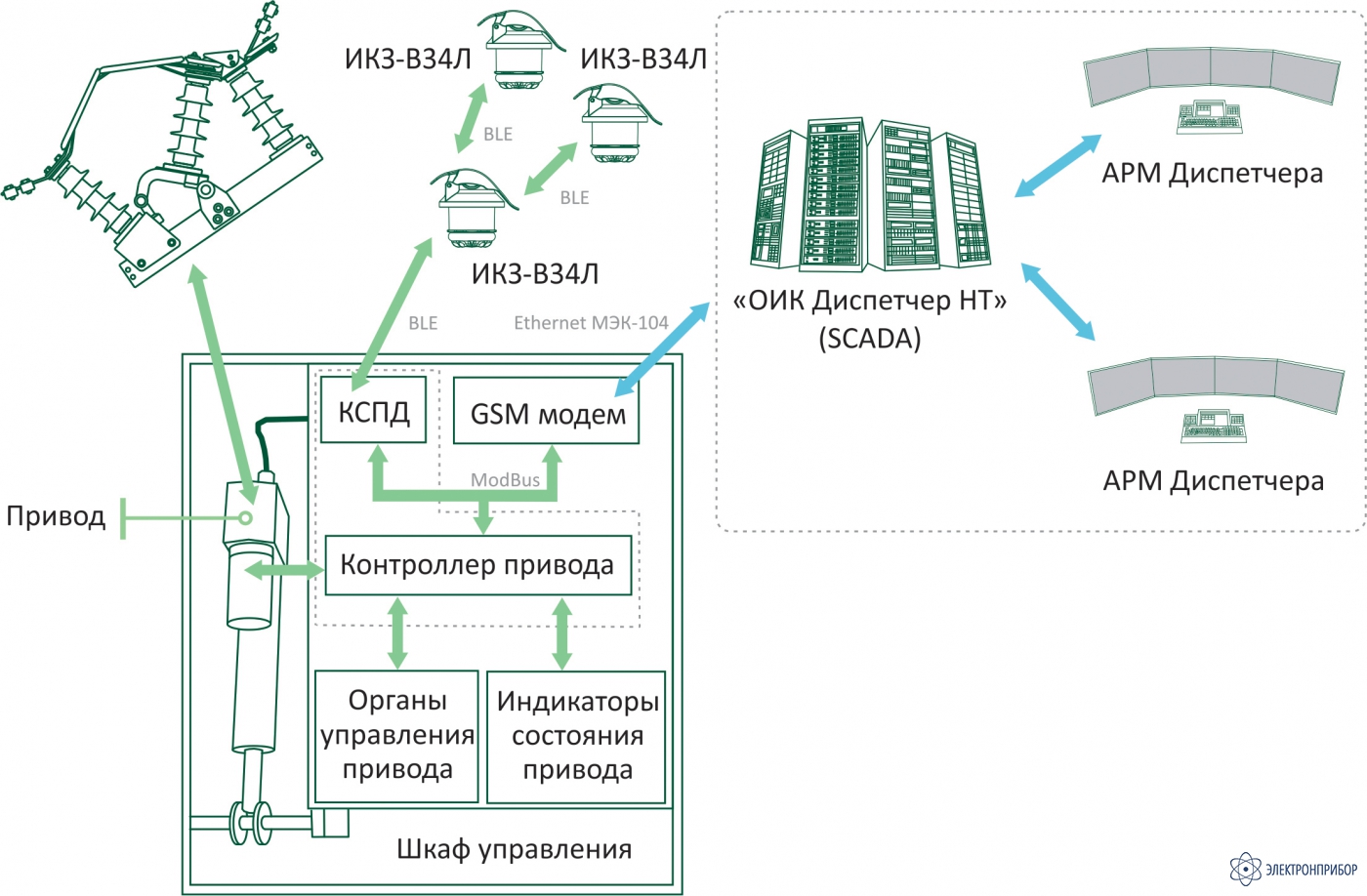

    Функциональная структура РИЦ:

    • КСПД – контроллер сбора и передачи информации в штатном режиме функционирования поддерживает непрерывный обмен информацией по протоколу BLE с ИКЗ для получения текущих значений замеренных характеристик в линии электропередачи;

    • GSM-модем – оператор сотовой связи выдаёт модему фиксированный IP-адрес, привязанный к номеру SIM-карты.
    Модем открывает по этому адресу порт для приёма соединения по протоколу МЭК-60870-5-104;

    • SCADA-система активирует соединение по протоколу и опрашивает устройства. В случае возникновения аварии на линии, индикаторы фиксируют его, и передают информацию на КСПД, а КСПД передает через GSM-модем в SCADA-систему спорадический сигнал об изменении состояния индикации ИКЗ.

    Контроллер привода:

    - получает управляющие сигналы от диспетчера, приходящие в GSM-модем по протоколу МЭК-60870-5-104, откуда сигналы передаются по протоколу Modbus в Контроллер привода;
    - передает информацию о состоянии привода и собственное состояние по Modbus в GSM-модем.

    Индикаторы ИКЗ-В34Л:

    Индикаторы ИКЗ-В34Л закрепляются непосредственно на проводах линии электропередачи. Для монтажа/демонтажа индикатора предусмотрен специальный инструмент, устанавливающийся на монтажную штангу и позволяющий производить работы без отключения линии.

    • Комплект ИКЗ-В34Л состоит из трёх индикаторов ИКЗ-В34Л, обеспечивает совместную обработку данных, каждый индикатор измеряет токи и напряжения в конкретном проводе:
    - фиксируют межфазные замыкания и однофазные замыкания на землю (ОЗЗ) от 0,5 А;
    - определяют направление аварии (ОЗЗ)

    • Индикатор ИКЗ-В34Л передаёт информацию об аварийных ситуациях по радиоканалу ближней связи;

    • Блок КСПД проводит в свою очередь анализ параметров, полученных от всех индикаторов ИКЗ-В34Л, в случае превышения уставок определяет тип аварии на основе полученных данных и передает информацию об аварии через GSM-модем в SCADA-систему пользователя по протоколу МЭК-60870-5-104;

    • Состояние комплектов возможно определить:

    - при обходе линии:
    - визуально. В случае фиксации аварии в нижней части корпуса ИКЗ-В34Л начинают вспыхивать свeрхъяркие светодиоды;
    - по радиоканалу ближней связи с помощью переносного пульта;
    - дистанционно состояние комплекта определяется с помощью GSM-модуля, позволяющего передавать данные напрямую в SCADA-систему.

  • Технические характеристики интеллектуального цифрового управляемого разъединителя РИЦ:

    Технические характеристики привода разъединителя ПРА
    Параметр Значение
    Типы разъединителей управляемые ПРА линейные качающегося типа наружной установки
    Комплектация индикаторами ИКЗ-В3хЛ +
    Управление разъединителем - Дистанционное управление с пульта диспетчера;
    - Автоматизированное местное управление;
    - Ручное управления
    Основное питание через трансформатор собственных нужд типа ОЛ 230 В
    Автономное питание Аккумулятор (24 часа)
    Напряжение и ёмкость аккумулятора 12 В/28 А*ч
    Количество циклов включения/отключения разъединителя от АКБ не менее 5
    Максимальное усилие перемещения, создаваемое приводом 4500 Н
    Габариты 800х711х350 мм
    Масса не более 60 кг
    Время открытия/закрытия разъединителя около 3 сек
    Датчик открытия двери наружного шкафа управления +
    Общее описание прибора
    Класс напряжения воздушных линий 6-10 кВ
    Частота сети 50 Гц
    Интеграция со SCADA системами: поддержка протокола передачи данных по ГОСТ Р МЭК 60870-5-104
    Локальная связь (пульт) Bluetooth
    Дальняя связь GSM/GPRS модем
    Исполнение
    Место установки На опору ВЛ с помощью монтажного комплекта
    Температурный диапазон Стандартный от – 40°С до +60°С
    Степень защиты устройств Наружный шкаф управления: IP 54 по ГОСТ 14254-96;
    Внутренний шкаф модуля управления: IP 66 по ГОСТ 14254-96
    Воздействие климатических факторов внешней среды Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69
    Технические параметры разъединителей типа РЛК-10
    Номинальное напряжение (Uном), кВ 10
    Наибольшее рабочее напряжение (U н.р.), кВ 12
    Номинальный ток (Iном), А 400
    Номинальный кратковременный выдерживаемый ток (термическая стойкость) (Iт,), кА 10 при времени действия для главных ножей в течение 3 сек.
    Наибольший пик номинального кратковременного тока (электродинамическая стойкость) (Iд,), кА 25
    Время протекания номинального кратковременного выдерживаемого тока, с 3
    Напряжение питания привода (Uп. ном), В Для переменного тока частоты 50 Гц – 230.
    Примечание – номинальные напряжения вспомогательных цепей могут отличаться от номинального напряжения цепей управления и электродвигателей приводов зависимого действия
    Допустимые механические нагрузки на выводы с учетом влияния ветра и гололеда, Н, не менее 200
    Номинальная частота, Гц 50

  • Комплект поставки РИЦ

    № Наименование Количество
    1 Привод разъединителя автоматизированный ПРА (шкаф управления) 1
    2 Разъединитель воздушной линии типа РЛК-10 (покупное изделие) РЛК-IV-10/400-УХЛ1-КЭАЗ 1
    3 Индикаторы короткого замыкания для воздушных линий электропередачи типа ИКЗ-В34Л 1
