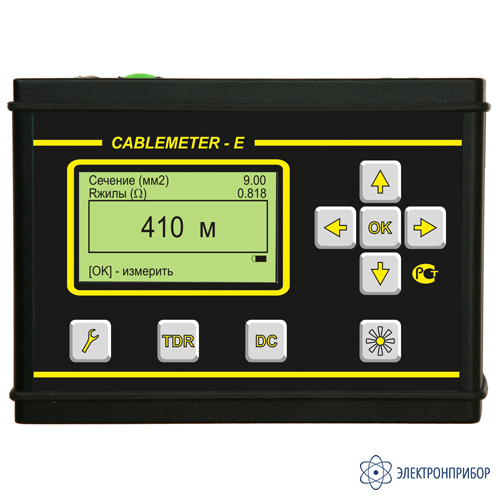

CableMeter E — рефлектометр + мост для измерения длины и входного контроля силового кабеля
Код товара: 32750-
в наличии
-
Гарантия
1.5 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
70197-18 до 24.01.2028
-
Производитель
Назначение рефлектометра + мост для измерения длины и входного контроля силового кабеля CableMeter E:
CableMeter E предназначен для измерения длины проложенного кабеля и кабеля в бухте. Новая мощная версия Turbo с разрешением 1 мкОм (микроомметр). Разрешение 1 мкОм позволяет на отрезке неизвестного кабеля измерить его параметры и определить длину всего кабеля.
- Измерение длины подземного кабеля и кабеля в бухте.
- Приемка кабеля (маленький КИС).
- Сравнение с ГОСТ (приемка).
2 прибора в одном:
- мостовой измеритель длины: датчик температуры, компенсация температуры возможность измерения кабелей сечением 0,05 – 500 мм2 задание любых диаметров и сечения жилы измерение сечения жилы;
- рефлектометр для всех типов кабелей.
Измеритель длины кабеля CableMeter предназначен для измерения:
- длины кабеля в бухте;
- погонного сопротивления жилы кабеля;
- площади сечения токопроводящей жилы;
- скорости распространения электромагнитных волн вдоль кабеля;
- расстояния до локального изменения волнового сопротивления кабеля;
- электрического сопротивления постоянному току, как активного так и содержащего индуктивную составляющую (обмотки электрических машин и трансформаторов).
Реализованы два метода:
- DC метод – по сопротивлению жилы на постоянном токе;
- TDR метод – на основе рефлектометра.
В приборе реализованы возможности контроля КПП на соответствие требованиям ГОСТ 22483-2012:
- определение минимально допустимых сечений токопроводящих жил (методика ВНИИКП)
- определение отклонения погонного сопротивления ТПЖ кабеля от требований ГОСТ.
В энергонезависимой памяти прибора можно разместить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому их них.
Особенности применения рефлектометра + мост для измерения длины и входного контроля силового кабеля CableMeter E:

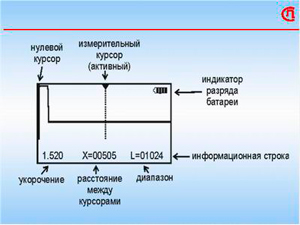

Рефлектометр для всех типов силовых кабелей
- Диапазоны измеряемых расстояний: 32 м – 32 км;
- Перекрываемое затухание: не менее 80 дБ;
- Амплитуда зондирующего импульса: не менее 10 В;
- Диапазон установки коэффициента укорочения: 1 – 7.
Проложенный кабель. Мостовые измерения длины проложенного кабеля
Измерения проводят в случаях:
- когда нужно уточнить длину проложенного кабеля;
- когда требуется точное значение коэффициента укорочения по измеренной длине кабеля (для рефлектометра).
Чтобы измерить длину проложенного кабеля по сопротивлению жилы без опции проложенного кабеля, в принципе можно замкнуть 2 жилы на дальнем конце и измерить Rшл – сопротивление шлейфа (2-х замкнутых жил). Затем полученную длину поделить на 2.
Однако, если жилы кабеля большого сечения (более 20 кв.мм), в данном случае возникает ошибка, связанная с сопротивлением перемычки и качеством контактов замыкания на дальнем конце.
Чтобы избежать данной ошибки, следует применять 3-жильную измерительную схему, когда на дальнем конце замыкают 3 жилы проложенного кабеля. Это может быть нож, замыкающий все 3 жилы на землю. Или специальное соединение.
Благодаря применению такой схемы с 3 жилами кабеля прибор снимает напряжение именно с измеряемой жилы кабеля, избегая влияния соединительной перемычки. Для этого в приборе предусмотрена специальная опция, которая входит в состав комплектации CableMeter E.
Кабель в бухте. Входной контроль кабельно-проводниковой продукции
Прибор проводит сравнение измеренных параметров при приемке кабеля со значениями по ГОСТ.
- алюминиевые жилы;
- круглые или фасонные;
- без металлич. покрытия;
- или с метал. покрытием;
- + 0.0654 Ом/км +39.9%.
В процентах показан запас по сравнению с ГОСТ: если < 0, то сечение чрезмерно занижено или металл "левый".
Кабель в бухте. Длина мерного отрезка
Прибор всегда измеряет сопротивление кабеля с высокой паспортной точностью. Чтобы корректно перевести сопротивление кабеля в длину, необходимо ввести точное значение погонного сопротивления кабеля. Когда точное значение неизвестно, прибор производит пересчет по сечению или диаметру жилы. Ошибка может появиться из-за заниженного сечения или несоответствия марки меди.
Цитата из "Быстрого старта":
Случай 1 – при изготовлении ТПЖ была использована менее качественная катанка, вместо «медь А» (с удельным сопротивлением 0,01707) была использована «медь С» (с удельным 0,01724) - ошибка определения длины кабеля составит не более 1 %
Случай 2 - при изготовлении кабеля была использована ТПЖ с заниженным сечением - ошибка (%) равна проценту занижения сечения.
Чтобы избежать ошибки, измерители отрубают мерный отрезок кабеля, по которому определяют погонное сопротивление. В новой версии прибора разрешение настолько велико (1 мкОм - прибор "видит" 1 мм кабеля), что можно пользоваться мерным отрезком длиной 1 м. Однако на точность результата влияет позиционирование зажимов. Как правило, смещение контакта 5-10 мм, что приводит к погрешности 0,5-1%. В принципе это погрешность перемоточных устройств. Но если есть желание увеличить точность, рекомендуемая длина мерного отрезка 10 м.
-
-
Технические характеристики рефлектометра + мост для измерения длины и входного контроля силового кабеля CableMeter E:
Параметр Значение DC метод Диапазон измерения сопротивления 0,000001 Ом – 1999 Ом Погрешность измерения сопротивления
0,000001 – 0,9999 Ом
1,000 – 1999 Ом
±(0,003R Ом + 1 ед.мл.р. + 0,000005 Ом)
±(0,001R Ом + 1 ед. младшего разряда)Разрешение по сопротивлению 1 мкОм Максимальный измерительный ток не менее До 5 А Диапазон измерения длины 0 – 10000 м Сечение жилы 0,001 – 490 мм2 Погонное сопротивление 0,0200 – 999,0 Ом/км Компенсация термо-ЭДС Автоматическое изменение направление тока в соответствии с ГОСТ 7229-76 TDR метод Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м Пределы допускаемой погрешности определения расстояния ± 0,25 м Амплитуда зондирующего импульса Не менее 10 В Диапазон установки коэффициента укорочения 1,000 – 6,999 шаг 0,001 Общие параметры Питание прибора от встроенного аккумулятора Li-Ion 7,2В 4,4 А/ч Потребляемая мощность не более 5 Вт Габариты 170х140х85 Вес 1,6 кг Условия эксплуатации Температура окружающей среды от -10 до +50º С Относительная влажность воздуха до 90% при 30º С Атмосферное давление от 70 до 106,7 кПа -
Комплект поставки CableMeter E
№ Наименование Количество 1 Рефлектометр + мост для измерения длины и входного контроля силового кабеля CableMeter E 1 2 Сумка для переноски 1 3 Набор проводов 1 4 Датчик температуры 1 5 Опциональный разветвитель для проложенного кабеля 1 6 Сетевой адаптер 1 7 Аккумулятор (в приборе) 1 8 Руководство по эксплуатации 1 -
