МР3021-Н — догрузочный резистор для трансформаторов напряжения
Код товара: 45878-
-
Гарантия
2 года
Назначение догрузочного резистора для трансформаторов напряжения MP3021-H:
Догрузочные резисторы типа МР3021 (другие названия - дозагрузочные, балластные резисторы, сопротивления), выпускаются по ТУ 6199-022-16851585-2005, сертификат соответствия РОСС RU.АЯ24.Н32346, примеры расчета и рекомендации изложены Госстандартом в МИ 3022-2006 и МИ 3023-2006. Предназначены для догрузки вторичных цепей измерительных трансформаторов напряжения и тока до уровня от 25 до 100 % от номинальной мощности, указанной в паспорте трансформатора (в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, а также МИ 2022-2006 и МИ 2023-2006).
Описание догрузочного резистора для трансформаторов напряжения MP3021-H:

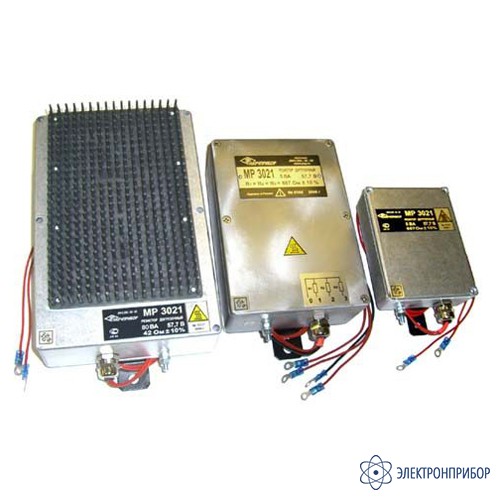

Догрузочный трехфазный резистор для трансформаторов напряжения MP3021-Н применяется для догрузки измерительных трансформаторов напряжения с номинальным выходным напряжением - 100; 100/√3; 110; 110/√3 В (Вольт). Изготавливаются в 1 и 3-х фазном исполнении. Предусмотрена защита от несанкционированного доступа. Герметизированы, могут применяться на открытом воздухе, защищены от попадания влаги.
Выводы догрузочных резисторов изготовлены из термостойкого подводящего кабеля длиной 1м с наконечником под болт М4. В случае необходимости применения резисторов с большей мощностью соединяются два или более догрузочных резисторов параллельно.
Пример обозначения догрузочного резистора для трансформатора напряжения MP3021-H с напряжением 100/√3В и номинальной мощностью 30ВА:
для однофазного - МР3021-Н-100/√3В-30ВА,
для трехфазного - МР3021-Н-100/√3В-(3х30)ВА.
-
-
Технические характеристики догрузочного резистора для трансформаторов напряжения MP3021-H:

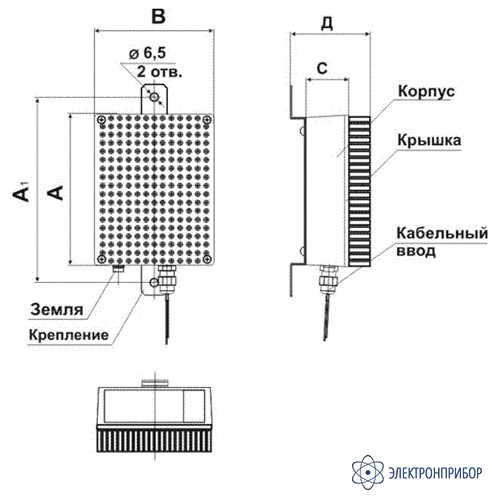

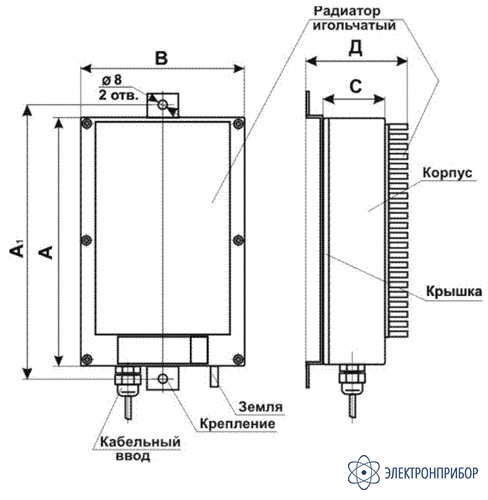

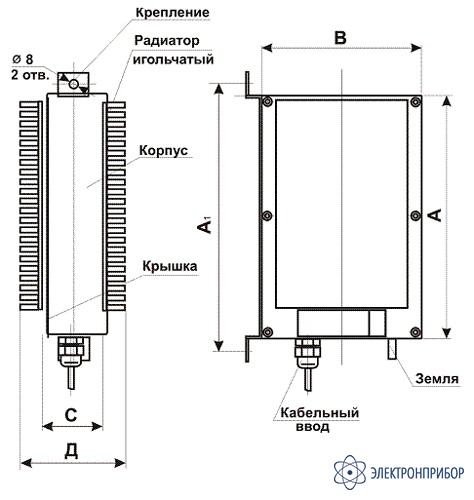

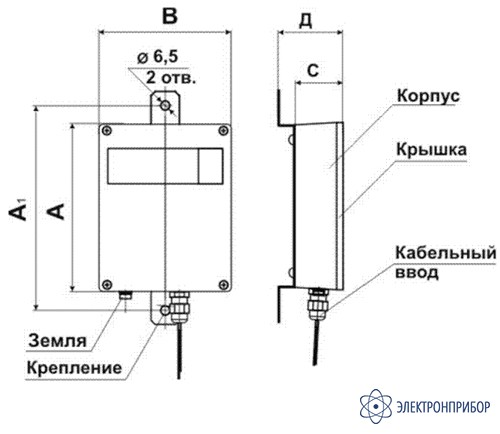

Параметр Значение Рабочий диапазон напряжений 0,8 - 1,2Uн Рабочий диапазон температур от – 40 до +50°С Допускаемая погрешность сопротивления ± 10% за 10 лет эксплуатации Относительная влажность до 90% при температуре 25°С Номинальные мощности и габаритные размеры Исполнение Номинальная мощность, ВА Номинальное выходное напряжение, В Размеры, мм Масса, кг, не более А А1 В С D МР3021-Н-100В-5ВА
МР3021-Н-100В-10ВАОднофазные 5, 10 100 119 145 94 34 46 0,36 МР3021-Н-100В-20ВА
МР3021-Н-100В-30ВАОднофазные 20*; 30*
61 0,45 МР3021-Н-100В-40ВА
МР3021-Н-100В-50ВАОднофазные 40*; 50* 187 199 118 38 65 0,9 МР3021-Н-100В-60ВА
МР3021-Н-100В-70ВА
МР3021-Н-100В-80ВАОднофазные 60*; 70*; 80*
222 250 146 55 89 1,6 МР3021-Н-100В-90ВА
МР3021-Н-100В-100ВАОднофазные 90**; 100** 97 2,0 МР3021-Н-100В-(3х3)ВА Трехфазные 3х3 119 145 94 34 46 0,36 МР3021-Н-100В-(3х5)ВА
МР3021-Н-100В-(3х10)ВАТрехфазные 3х5; 3х10
187 199 118 38 65 0,9 МР3021-Н-100В-(3х20)ВА Трехфазные 3х20*
222 250 146 55 89 1,6 МР3021-Н-100В-(3х30)ВА Трехфазные 3х30** 97 2,0 МР3021-Н-100/√3В-5ВА
МР3021-Н-100/√3В-10ВАОднофазные 5, 10 100/√3 119 145 94 34 46 0,36 МР3021-Н-100/√3В-20ВА
МР3021-Н-100/√3В-30ВАОднофазные 20*; 30*
61 0,45 МР3021-Н-100/√3В-40ВА
МР3021-Н-100/√3В-50ВАОднофазные 40*; 50* 187 199 118 38 65 0,9 МР3021-Н-100/√3В-60ВА
МР3021-Н-100/√3В-70ВА
МР3021-Н-100/√3В-80ВАОднофазные 60*; 70*; 80*
222 250 146 55 89 1,6 МР3021-Н-100/√3В-90ВА
МР3021-Н-100/√3В-100ВАОднофазные 90**; 100** 97 2,0 МР3021-Н-100/√3В-(3х3)ВА Трехфазные 3х3 119 145 94 34 46 0,36 МР3021-Н-100/√3В-(3х5)ВА
МР3021-Н-100/√3В-(3х10)ВАТрехфазные 3х5; 3х10
187 199 118 38 65 0,9 МР3021-Н-100/√3В-(3х20)ВА Трехфазные 3х20*
222 250 146 55 89 1,6 МР3021-Н-100/√3В-(3х30)ВА Трехфазные 3х30** 97 2,0 МР3021-Н-110В-5ВА
МР3021-Н-110В-10ВАОднофазные 5, 10 110 119 145 94 34 46 0,36 МР3021-Н-110В-20ВА
МР3021-Н-110В-30ВАОднофазные 20*; 30*
61 0,45 МР3021-Н-110В-40ВА
МР3021-Н-110В-50ВАОднофазные 40*; 50* 187 199 118 38 65 0,9 МР3021-Н-110В-60ВА
МР3021-Н-110В-70ВА
МР3021-Н-110В-80ВАОднофазные 60*; 70*; 80*
222 250 146 55 89 1,6 МР3021-Н-110В-90ВА
МР3021-Н-110В-100ВАОднофазные 90**; 100** 97 2,0 МР3021-Н-110В-(3х3)ВА Трехфазные 3х3 119 145 94 34 46 0,36 МР3021-Н-110В-(3х5)ВА
МР3021-Н-110В-(3х10)ВАТрехфазные 3х5; 3х10
187 199 118 38 65 0,9 МР3021-Н-110В-(3х20)ВА Трехфазные 3х20*
222 250 146 55 89 1,6 МР3021-Н-110В-(3х30)ВА Трехфазные 3х30** 97 2,0 МР3021-Н-110/√3В-5ВА
МР3021-Н-110/√3В-10ВАОднофазные 5, 10 110/√3 119 145 94 34 46 0,36 МР3021-Н-110/√3В-20ВА
МР3021-Н-110/√3В-30ВАОднофазные 20*; 30*
61 0,45 МР3021-Н-110/√3В-40ВА
МР3021-Н-110/√3В-50ВАОднофазные 40*; 50* 187 199 118 38 65 0,9 МР3021-Н-110/√3В-60ВА
МР3021-Н-110/√3В-70ВА
МР3021-Н-110/√3В-80ВАОднофазные 60*; 70*; 80*
222 250 146 55 89 1,6 МР3021-Н-110/√3В-90ВА
МР3021-Н-110/√3В-100ВАОднофазные 90**; 100** 97 2,0 МР3021-Н-110/√3В-(3х3)ВА Трехфазные 3х3 119 145 94 34 46 0,36 МР3021-Н-110/√3В-(3х5)ВА
МР3021-Н-110/√3В-(3х10)ВАТрехфазные 3х5; 3х10
187 199 118 38 65 0,9 МР3021-Н-110/√3В-(3х20)ВА Трехфазные 3х20*
222 250 146 55 89 1,6 МР3021-Н-110/√3В-(3х30)ВА Трехфазные 3х30** 97 2,0 * - корпус с радиатором;
** - корпус c 2-мя радиаторами. -
Комплект поставки МР3021-Н
№ Наименование Количество 1 Догрузочный резистор для трансформаторов напряжения MP3021-H в выбранном исполнении 1 -
