НОГ(Э), НОГ (Э), НОГ Э, НОГ(Э)-27,5/35/110/150
Трансформаторы эталонные, измерительные

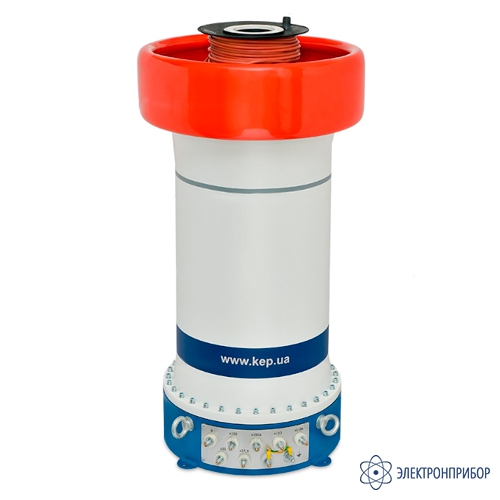

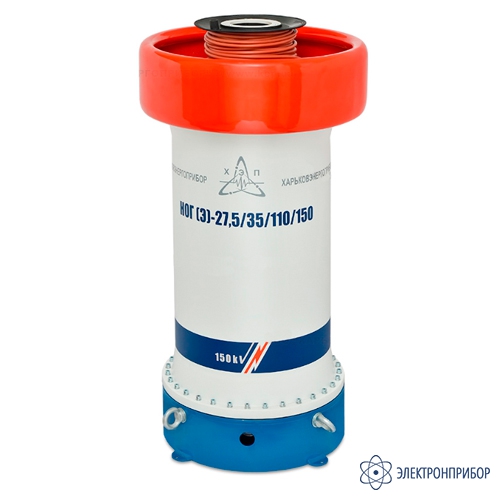

НОГ-Э — трансформатор напряжения однофазный газонаполненный
Код товара: 49253-
-
Гарантия
1 год
-
Производитель
Назначение трансформатора напряжения однофазного газонаполненного НОГ-Э:
Трансформатор напряжения однофазный газонаполненный НОГ-Э предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальным напряжением 27,5 кВ, 35 кВ, 35/√3 кВ, 110/√3 кВ и 150/√3 кВ.
Изготовлен в соответствии с требованиями ДСТУ ГОСТ23625 - 2003.
-
-
Технические характеристики трансформатора напряжения однофазного газонаполненного НОГ-Э:
Параметр Значение Класс точности при нагрузке трансформатора прибором «СА507» 0,1 Номинальное первичное напряжение на выводах А – Х, В 150000 √3 110000 √3 35000 35000 √3 27500 Номинальное вторичное напряжение, В 100 100 √3 100 100 √3 100 100 √3 100 Наименование выводов а – х150д а – х150 a – х110д a – х110 a – х35 a – х27,5 Диапазоны рабочих напряжений, в процентах от их номинальных значений, % от 80 до 120 Частота цепи питания, Гц от 49,5 до 50,5 Коэффициент мощности нагрузки 1 Коэффициент несинусоидальности напряжения, %, не более 5 Номинальная вторичная нагрузка, кОм не менее 100 Избыточное давление элегаза при температуре 20°С (1,6 ± 0,1) атм Масса, кг, не более 70 Габаритные размеры, мм, не более Ø 475 x 885 Условия эксплуатации Температура окружающей среды, °С от +10 до +35 Относительная влажность, %, не более 80 при температуре +25 °С Атмосферное давление, кПа (мм. рт. ст.) 86,0 – 106,7 (630 – 800) Примечание:
А, X – обозначения зажимов выводов первичных обмоток;
а, х150д, х150, х110д, х110, х35, х27,5 – обозначения зажимов выводов вторичной обмотки. -
Комплект поставки НОГ-Э
№ Наименование Количество 1 Трансформатор напряжения однофазный газонаполненный НОГ-Э 1 2 Паспорт 1
