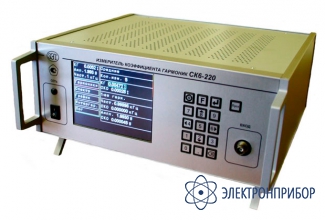

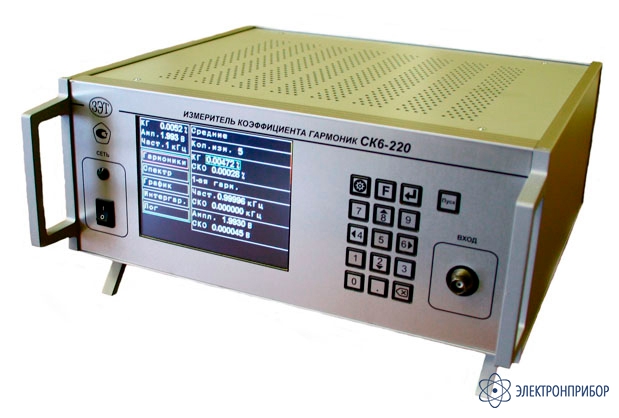

СК6-220 — измеритель коэффициента гармоник
Код товара: 49350-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
65885-16 до 07.12.2026
Назначение измерителя коэффициента гармоник СК6-220:
Измеритель СК6-220 предназначен для измерений коэффицента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники. Измеритель позволяет также определять уровни и частоты интергармоник и субгармоник сигнала.
Измеритель может использоваться в качестве рабочих эталонов 2-го разряда и рабочих средств измерений коэффициента гармоник (измерителя нелинейных искажений) по ГОСТ 8.762-2011, а также при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.
Измеритель СК6-220 допускает замену калибраторов-измерителей нелинейных искажений СК6-20.
СК6-220 может работать под управлением внешней ПЭВМ на базе интерфейса USB.
По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.
Измеритель коэффициента гармоник СК6-220 по принципу действия и основным характеристикам аналогичен калибратору-измерителю СК6-20.
Преимущества измерителя по сравнению с СК6-20:
- измеритель СК6-220 управляется встроенным процессором и не нуждается во внешнем компьютере;
- динамический диапазон расширен до 50 В;
- прибор измеряет уровни интергармоник и субгармоник сигнала;
- по измеренным значениям коэффициента гармоник прибор вычисляет и индицирует коэффициент нелинейных искажений.
Особенности измерителя коэффициента гармоник СК6-220:
- Измерение значения Кг, амплитуды и частоты основной гармоники:

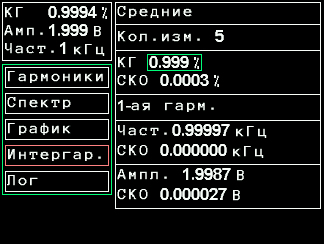

Основные результаты измерений СК6-220. В окне выводятся коэффициент гармоник, частота основной гармоники, амплитуда основной гармоники.
- Вывод средних значений параметров высших гармоник:

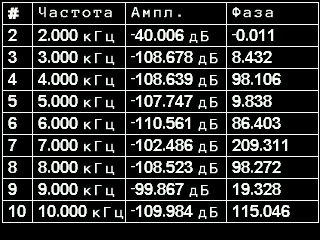

Таблица со средними параметрами высших гармоник. В таблице выводятся номер гармоники, частота высшей гармоники, амплитуда в децибелах относительно основной гармоники, начальная фаза гармоники относительно основной гармоники.
- Вывод спектра измеряемого сигнала:

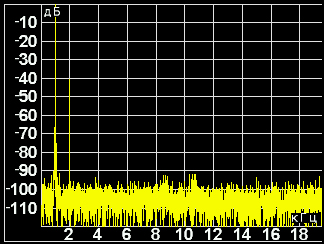

Спектр измеряемого сигнала.
- Вывод графика измеряемого сигнала во временной области:

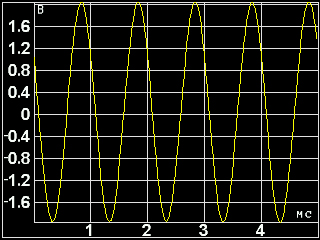

График измеряемого сигнала во временной области.
- Определение интергармонических составляющих:

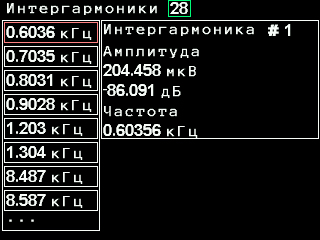

Результат поиска интергармонических составляющих - определяются частота и абсолютная и относительная амплитуда каждой обнаруженной интергармоники
-
-
Технические характеристики измерителя коэффициента гармоник СК6-220:
Параметр Значение Диапазон измерений коэффициента гармоник при частоте первой гармоники от 10 Гц до 200 кГц:
- при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5 В
- при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,5 до 50 В
0,01 ... 100%
0,001 ... 100%Диапазон измерений частоты 10 Гц ... 1200 кГц Диапазон измерений амплитуды первой гармоники в диапазоне частот 10 Гц – 200 кГц 0,05 ... 50 В Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник ΔКг:
- при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5 В
- при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) выше 0,5 до 2 В
- при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) выше 2 до 50 В
± (0,02 * Кг + (1+ (0,5 - Аи)/Аи) * 0,01%)
± (0,01 * Кг + (1+ (2,0 - Аи)/Аи) * 0,0015%)
± (0,03 * Кг + 0,005%)Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники ΔF, Гц ± (2*10-4 * F + 0,01 Гц),
где F – измеренная частота, ГцПределы допускаемой относительной погрешности измерений амплитуды первой гармоники δА:
- в диапазоне частот от 10 Гц до 20 кГц
- в диапазоне частот от 20 до 200 кГц
± 1,0%
± 3,0%Характеристики измерителя при определении уровней амплитуды и фазовых сдвигов высших гармоник сигнала вплоть до десятой относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В:
- диапазон уровней амплитуды
- диапазон фазовых сдвигов
-100 ... 0 Дб
0 ... 360 °Диапазон определения уровней и частот интергармоник и субгармоник сигнала при частоте первой гармоники от 10 Гц до 200 кГц и амплитуде первой гармоники от 0,5 до 50 В относительно амплитуды и частоты первой гармоники в диапазоне уровней -100 ... 0 Дб Количество независимых наблюдений при измерениях от 1 до 10 Мощность, потребляемая от сети электропитания 220 В, 50 Гц, не более 40 В*А Электромагнитная совместимость По ТР ТС 020/2011 «Электромагнитная совместимость технических средств» Безопасность По ТР ТС 004/2011 «О безопасности низковольтного оборудования» Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность окружающего воздуха при температуре + 25 °C
- атмосферное давление
от + 10 до + 35 °C
до 80 %
от 70 до 106,7 кПаУсловия хранения и транспортирования (в футляре и упаковке для транспортирования):
- температура окружающего воздуха
- относительная влажность окружающего воздуха при температуре + 35 °C
- атмосферное давление
от минус 50 до + 50 °C
до 98 %
от 70 до 106,7 кПаМасса, не более 5,5 кг Габаритные размеры (Д х В х Ш) 345 х 150 х 340 мм Примечание:
Аи - значение амплитуды 1-ой гармоники. -
Комплект поставки СК6-220
№ Наименование Количество 1 Измеритель коэффициента гармоник СК6-220 1 2 Сетевой кабель электропитания, длина 1,8 м 1 3 Кабель измерительный 1 4 Кабель связи с ПЭВМ, интерфейс USB, длина 1,8 м 1 5 Компакт-диск с ПО «Клиринг-КИ» 1 6 Вставка плавкая ВП1-0,5А-250 В 3 7 Футляр (водонепроницаемый ударопрочный кейс) 1 8 Руководство по эксплуатации (с МП) 1 9 Формуляр 1 -
