ВК 16/160 — виброкалибратор многочастотный

Код товара: 53749
  • 76582-19
    Виброкалибратор многочастотный ВК 16/160 Виброкалибратор многочастотный ВК 16/160 Виброкалибратор многочастотный ВК 16/160 Виброкалибратор многочастотный ВК 16/160

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      76582-19 до 18.11.2024

    • Производитель

      НТМ-Защита, Россия

    Сертификаты

    Назначение виброкалибратора многочастотного ВК 16/160:

    Виброкалибратор многочастотный ВК 16/160 предназначен для воспроизведения величины виброускорения с заданными частотами и амплитудами для калибровки и поверки виброизмерительной аппаратуры и ее компонентов; проверки работоспособности виброизмерительной аппаратуры в лабораторных и полевых условиях.

    Калибратор ВК 16/160 имеет два режима воспроизведения колебаний:

    • Режим «16 Гц»: частота колебаний 15,92 Гц; СКЗ виброускорения 1м/с2;
    • Режим «160 Гц»: частота колебаний 159,2 Гц; СКЗ виброускорения 10 м/с2.

    Описание виброкалибратора многочастотного ВК 16/160:

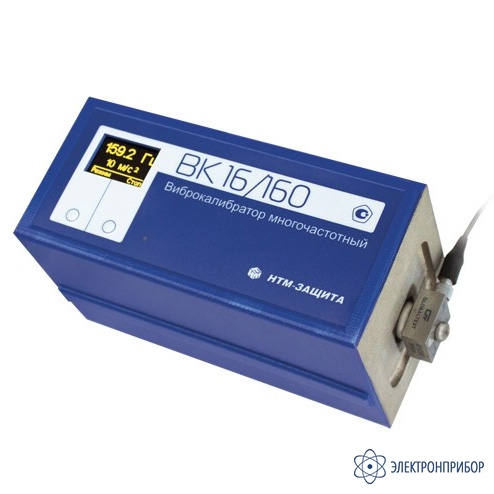

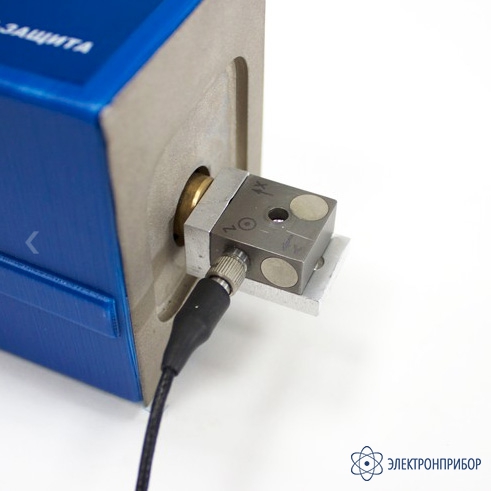

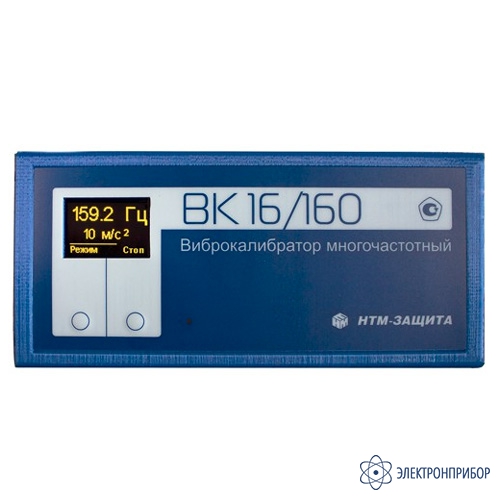

    Калибратор ВК 16/160 выполнен в виде портативного прибора в пластиковом корпусе. На шасси калибратора размещены возбудитель колебаний, плата управления и аккумуляторы питания. На передней стенке расположен выход вибростола для подсоединения вибропреобразователей. На верхней панели пластикового корпуса расположены кнопки управления, цифровой OLED индикатор для отображения информации о работе калибратора и светодиод контроля зарядки аккумуляторов. На задней стенке расположены разъемы для подключения сетевого адаптера и кабеля технологического контроля при производствекалибратора.

    Встроенное программное обеспечение обеспечивает следующие сервисные функции:

    • Индикацию установленного режима работы калибратора, назначения кнопок управления для текущего состояния калибратора;
    • Контроль напряжения на аккумуляторах и автоматическое выключение воспроизведения колебаний через заданное время для экономии их заряда.

    Требования проверки работоспособности измерительного тракта виброметра как до, так и после проведения измерений с целью оценки воздействия вибрации на человека с помощью вибрационного калибратора (эталонного источника вибрации) содержатся в стандартах ГОСТ 31192.2–2005, ГОСТ 31319–2006, МУК 4.3.3221-14, аттестованных МИ.

    Доводим до Вашего сведения, что «разъяснения» некоторых изготовителей о непригодности калибраторов ВК 16/160 для выпускаемых ими приборов - не соответствуют действительности. Единственным ограничением (как и для всех виброкалибраторов) является максимальная масса акселерометра или вибропреобразователя. По этому параметру ВК 16/160 имеет кратный запас для акселерометров, применяемых при измерений вибрации, воздействующей на человека.

    Выпуск ВК 16/160 вызван необходимостью создания устройства, полностью соответствующего требованиям стандарта ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений».

    Требования Приложения А (обязательное) ГОСТ ИСО 8041 к калибраторам и характеристики выпускаемых устройств по данным описаний типа СИ.

    Характеристика Значение
    ГОСТ ИСО 804 АТ01м КВ 160 ВК 16/160 SV 110
    Наименование Калибратор да нет да да
    СКЗ виброускорения
    воспроизводимых
    колебаний, м/с2    		 для локальной вибрации 10,0 10,0 10,0 10,0 10,0
    для общей вибрации 1,00 нет нет 1,00 1,00
    Предел допускаемой основной относительной погрешности СКЗ виброускорения, % 3 2 2 2 3
    Частота
    воспроизводимых
    колебаний    		 для локальной вибрации 159,2 или 79,58 159,2 159,2 159,2 159,2
    для общей вибрации 15,92 нет нет 15,92 нет
    Предел допускаемой относительной погрешности частоты, % 0,5 1 0,5 0,5 0,5
    Относительный коэффициент поперечного движения вибростола, % не более 10 5 не
    указан    		 5 10
    Коэффициент гармоник воспроизводимых колебаний %, не более 5 3 3 3 3

  • Технические характеристики виброкалибратора многочастотного ВК 16/160:

    Параметр Значение
    Режим «16 Гц» Калибратор воспроизводит колебания на частоте 15,92 Гц с заданным среднеквадратичным значением виброускорения 1 м/с2
    Режим «160 Гц» Калибратор воспроизводит колебания на частоте 159,2 Гц с заданным среднеквадратичным значением виброускорения 10 м/с2
    Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний, % ±0,5
    Пределы допускаемой основной относительной погрешности воспроизведения СКЗ виброускорения, %, ±2
    Коэффициент гармоник воспроизводимых колебаний, %, не более 3
    Относительный коэффициент поперечного движения вибростола, %, не более 5
    Время установления параметров вибрации калибратора после включения, с, не более:
    - для частоты 159,2 Гц
    - для частоты 15,92 Гц
    10 с
    20 с
    Масса поверяемого вибропреобразователя, г, не более
    - для частоты 15,92 Гц
    - для частоты 159,2 Гц
    180
    120
    Нормальные условия измерений температура окружающей среды от +15 до +25 °С,
    относительная влажность от 40 до 85 %
    Рабочие условия эксплуатации калибратора температура от -10 °С до +50 °С,
    относительная влажность от 10 % до 90 % (без конденсации)
    Питание 4 аккумулятора типоразмера АА
    Габаритные размеры калибратора (длина х ширина х высота), мм 140х64х85
    Масса калибратора, кг, не более 1,4

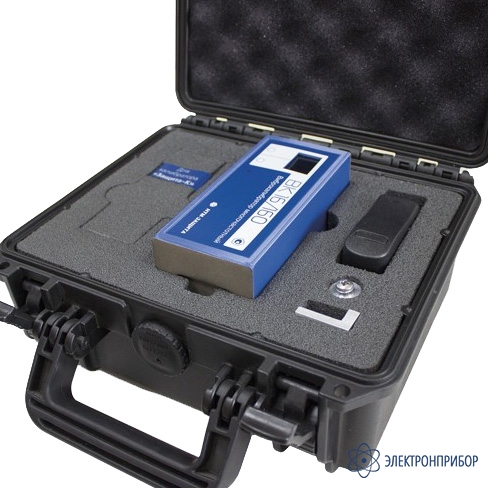

  • Комплект поставки ВК 16/160

    № Наименование Количество
    1 Виброкалибратор многочастотный ВК 16/160 1
    2 Переходник резьбовой 1
    3 Арретир 1
    4 Переходник угловой 1
    5 Сетевой адаптер 1
    6 Кейс 1
    7 Паспорт 1
    8 Руководство по эксплуатации 1
