TE5069 — изолированная калибровочная система тестеров (100КОм - 100ГОм)

Код товара: 32099
  • Назначение изолированной калибровочной системы тестеров ТЕ5069:

    Модель Time Electronics 5069 используется для калибровки и поверки универсальных тестеров изоляции с испытательным напряжением до 10 кВ

    Описание изолированной калибровочной системы тестеров ТЕ5069:

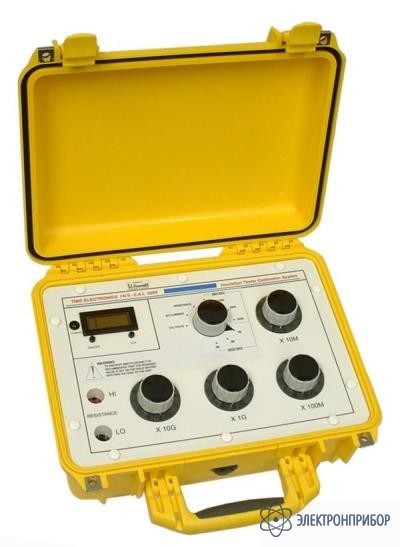

    Прибор ТЕ5069 встроен в высокопрочный пластмассовый корпус и заряжается от аккумуляторной батареи, что обеспечивает полную изоляцию от сети и предотвращает посторонние утечки. Напряжение холостого хода и ток короткого замыкания отображаются на цифровом счётчике, встроенном в лицевую панель прибора. Сопротивление изоляции эмулируется прецизионным четырёхдекадным блоком сопротивления, который может быть установлен на 100 ГОм (максимальное значение) с шагом 10 Мом. Имеются дополнительные значения сопротивления для быстрой установки – 100 кОм, 200 кОм, 500 кОм, 1 МОм, 2 МОм и 5 МОм.

    Калибратор TE5069 выполнен в стиле хорошо зарекомендовавшей себя калибровочной системы 5080 PATCAL компании Time Electronics, но его можно использовать для напряжения до 10 кВ.

    Особенности изолированной калибровочной системы тестеров ТЕ5069:

    • Шесть значений сопротивления изоляции от 100 кОм до 100 ГОм
    • Основная погрешность измерения – 1%
    • Максимальное напряжение – 10 кВ
    • Работает от аккумулятора
    • Постоянное соединение и отсутствие дуги
    • Полностью изолированные безопасные соединители
    • Отображение напряжения холостого хода (0–2 кВ или 0–10 кВ)
    • Отображение тока короткого замыкания (0–2 мА или 0–20 мА)
  • Технические характеристики изолированной калибровочной системы тестеров ТЕ5069:

    Параметр Значения
    Сопротивление (Ом) 9x10Г, 9x1Г, 9x100М, 9x10M плюс 5M, 2M,1M, 500K, 200K, 100K
    Погрешность сопротивления 100K - 5M, 1%, 10M - 10Г, 1%. 10Г -100Г, 5%
    Температурный коэффициент не более 250 ррт на °С
    Напряжение холостого хода диапазоны 0–2 кВ, погрешность ±1% для полной шкалы
    диапазоны 0–10 кВ, погрешность ±2% для полной шкалы
    Отображение напряжения 1,999 и 10,00 кВ, полная шкала
    Ток короткого замыкания 0–2 мА, 0–20 мА, ±1%
    Отображение тока 1,999 мА и 19,99 мА, полная шкала
    Электропитание Внутренний NiCad аккумулятор 6 В, срок работы >150 ч. между зарядом
    Габаритные размеры 380x254x132 мм
    Вес 4.4 кг
    Дополнительные компоненты соединительные провода с открытыми концами; зарядное устройство от сети 230 В 50 Гц
  • Комплект поставки TE5069

    Наименование Количество
    Изолированная калибровочная система тестеров ТЕ5069 1
