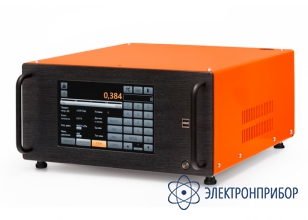

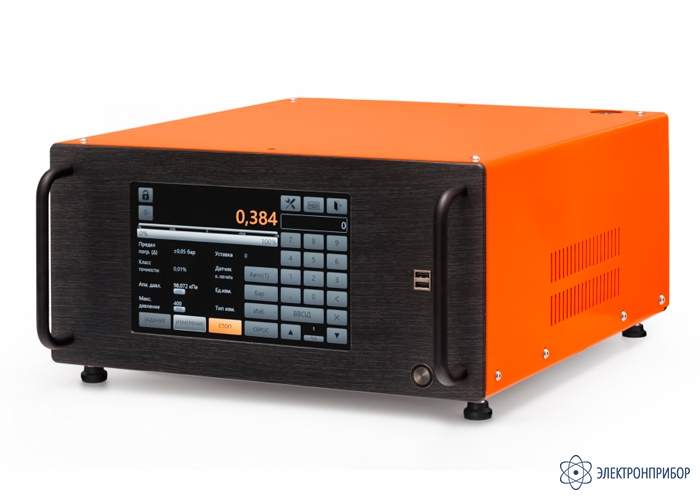

АПК — автоматический калибратор-контроллер давления

Код товара: 73198
  • 89172-23

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      89172-23 до 29.05.2028

    Назначение автоматического калибратора-контроллера давления АПК:

    Автоматический калибратор-контроллер давления АПК предназначен для автоматического создания и поддержания, высокоточного измерения давления для всех этапов процессов производства и испытаний измерительных преобразователей (датчиков) давления, манометров. Поверки и калибровки в автоматическом и полуавтоматическом режиме средств измерений избыточного и абсолютного давления: калибраторов давления, датчиков, эталонных и технических манометров классов точности 0,02 и грубее в диапазоне −0,1…42 МПа.

    Преимущества автоматического калибратора-контроллера давления АПК:

    Полнофункциональная замена импортных калибраторов-контроллеров давления типа СРС8000, СРС6050, СРС4000, РАСЕ 6000, РАСЕ 5000, РРС4 и прочих.

    Автоматическое создание и поддержание давления в диапазоне от -0,1 до 42 МПа.

    От одного до трех встроенных эталонных датчиков давления. Возможность легкой смены датчиков и комплектации датчиками различных диапазонов измерений и классов точности. Опционально встраиваемый барометрический датчик для возможности контроля и измерения избыточного и абсолютного давления.

    Классы точности от 0,01 до 0,1.

    Нестабильность автоматического поддержания давления ±0,005%.

    Управление с сенсорного многофункционального монитора или удаленно через ПК (интерфейс USB, Ethernet, RS-232).

    Открытый протокол и стандартный набор команд для возможности написания индивидуального управляющего ПО.

    Низкий уровень шума позволяет устанавливать прибор непосредственно на рабочем месте метролога.

    Компактная конструкция, исполнение настольное или для монтажа в стойку 19".

    Пневмопитание осуществляется от источника сжатого газа (рекомендуется чистый воздух или азот).

    Питание от однофазной сети 220В/50 Гц. Энергопотребление менее 2 кВт.

    Варианты исполнения автоматического калибратора-контроллера давления АПК:

    Калибратор АПК является модульной системой и состоит из встроенных преобразователей давления АПМ, встроенного электронного блока на базе микропроцессорной техники, системы клапанов.

    Калибратор может быть укомплектован преобразователями различных исполнений в необходимом количестве (по заказу от одного и более), отличающихся погрешностью измерений давления, типом давления и диапазоном измерений, а также преобразователем, предназначенным для измерений атмосферного давления. В калибраторы возможна единовременная установка до трех преобразователей давления, для барометрического модуля предусмотрен отдельный разъем. Преобразователи являются съёмными и доступными к самостоятельной замене пользователем.

    Виды исполнений преобразователей: стандартное исполнение, исполнение ДИ-50 (IS-50), исполнение ИВ-50 (MV-50).

    Пример обозначения преобразователей:

    AПМ - ИР - -0,1 - 10 - 0,01 - ДИ-50 (IS-50)
       1        2       3      4      5               6

    1 – обозначение наименования преобразователей давления (барометрического модуля);
    2 – код вида давления (A – абсолютное, И – избыточное, Р – разрежение, ИР – избыточноеразрежение, Б – атмосферное (барометрическое));
    3 – код нижнего предела измерений, МПа (для барометрического модуля не указывается);
    4 – код верхнего предела измерений, МПа (для барометрического модуля не указывается);
    5 – код класса точности;
    6 – код исполнения (для стандартного исполнения не указывается).

  • Технические характеристики автоматического калибратора-контроллера давления АПК:

    Вид давления Диапазон измерений, МПа Пределы допускаемой погрешности
    Исполнение стандартное Исполнение IS-50 Исполнение MV-50
    (0-100)% ДИ (0-50)% ДИ (свыше 50 до 100)% ДИ (0-100)% ДИ
    Положительное избыточное от 0 - 0,0025
    до 0 - 0,007    		 0,02% ДИ
    0,025% ДИ
    0,05% ДИ
    0,1% ДИ    		 - - -
    от 0 - 0,007
    до 0 - 42    		 0,01% ДИ
    0,015% ДИ
    0,02% ДИ
    0,025% ДИ
    0,05% ДИ
    0,1% ДИ    		 - - -
    от 0 - 0,1
    до 0 - 42    		 - 0,005% ДИ
    0,0075% ДИ
    0,01% ДИ
    0,0125% ДИ
    0,025% ДИ
    0,05% ДИ    		 0,01% ИВ
    0,015% ИВ
    0,02% ИВ
    0,025% ИВ
    0,05% ИВ
    0,1% ИВ    		 0,005% ДИ+0,005% ИВ
    0,0075% ДИ+0,0075% ИВ
    0,01% ДИ+0,01% ИВ 0,0125% ДИ+0,0125% ИВ
    0,025% ДИ+0,025% ИВ
    0,05% ДИ+0,05% ИВ
    Отрицательное избыточное от минус 0,0025 - 0
    до минус 0,007- 0    		 0,02% ДИ
    0,025% ДИ
    0,05% ДИ
    0,1% ДИ    		 - - -
    от минус 0,007- 0
    до минус 0,1 - 0    		 0,01% ДИ
    0,015% ДИ
    0,02% ДИ
    0,025% ДИ
    0,05% ДИ
    0,1% ДИ    		 - - -
    Отрицательное и положительное избыточное от минус 0,0025 - 0,0025
    до минус 0,0025 - 0,0045    		 0,02% ДИ
    0,025% ДИ
    0,05% ДИ
    0,1% ДИ    		 - - -
    от минус 0,0025 - 0,0045
    до минус 0,1 - 42    		 0,015% ДИ
    0,02% ДИ
    0,025% ДИ
    0,05% ДИ
    0,1% ДИ    		 - - -
    от минус 0,1 - 1
    до минус 0,1 - 42    		 - 0,005% ДИ
    0,0075% ДИ
    0,01% ДИ
    0,0125% ДИ
    0,025% ДИ
    0,05% ДИ    		 0,01% ИВ
    0,015% ИВ
    0,02% ИВ
    0,025% ИВ
    0,05% ИВ
    0,1% ИВ    		 0,005% ДИ+0,005% |ИВ|
    0,0075% ДИ+0,0075% |ИВ|
    0,01% ДИ+0,01% |ИВ|
    0,0125% ДИ+0,0125% |ИВ|
    0,025% ДИ+0,025% |ИВ|
    0,05% ДИ+0,05% |ИВ|
    Абсолютное от 0 - 0,04
    до 0 - 10    		 0,01% ДИ
    0,015% ДИ
    0,02% ДИ
    0,025% ДИ
    0,05% ДИ
    0,1% ДИ    		 - - -
    от 0 - 0,1
    до 0 - 10    		 - 0,005% ДИ
    0,0075% ДИ
    0,01% ДИ
    0,0125% ДИ
    0,025% ДИ
    0,05% ДИ    		 0,01% ИВ
    0,015% ИВ
    0,02% ИВ
    0,025% ИВ
    0,05% ИВ
    0,1% ИВ    		 0,005% ДИ+0,005% ИВ
    0,0075% ДИ+0,0075% ИВ
    0,01% ДИ+0,01% ИВ
    0,0125% ДИ+0,0125% ИВ
    0,025% ДИ+0,025%
    ИВ 0,05% ДИ+0,05% ИВ
    Атмосферное 0,08 - 0,12 0,01% ИВ
    0,02% ИВ
    0,05% ИВ    		 - - -
    Параметр Значение
    Общие характеристики
    Рабочая среда (подаваемый газ должен быть осушенным и очищенным) сухой воздух
    (рекомендуемый класс чистоты сжатого воздуха 1 по ГОСТ Р ИСО 8573-1-2016),
    азот
    (рекомендуемый азот газообразный особой чистоты 2-го сорта по ГОСТ 9293-74)
    Параметры электрического питания:
    - напряжение переменного тока, В
    - частота переменного тока, Гц
    от 198 до 240
    50±1
    Потребляемая мощность, В·А, не более 600
    Габаритные размеры (ДхШхВ), мм, не более 640х500х240
    Масса, кг, не более 30
    Условия эксплуатации:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа
    от +15 до +28
    от 20 до 80
    от 84 до 106,7
    Средняя наработка до отказа, ч, не менее 20 000
    Средний срок службы, лет, не менее 10

    Примечание:
    ДИ — диапазон измерений;
    ИВ — измеренная величина;
    НПИ — нижний предел измерений.

  • Комплект поставки АПК

    № Наименование Количество
    1 Автоматический калибратор-контроллер давления АПК с выбранным количеством и диапазонами встроенных эталонных датчиков 1

    Дополнительная комплектация АПК

    (Поставляется за отдельную плату)

    № Наименование
    1 Полностью организованное рабочее место (стенд) по техническому заданию
    2 Дополнительные эталонные датчики давления
    3 Исполнение для установки в стойку 19"
    4 Системы пневмопитания, блоки подготовки чистого воздуха
    5 Комплект коммутационных фитингов и шлангов
