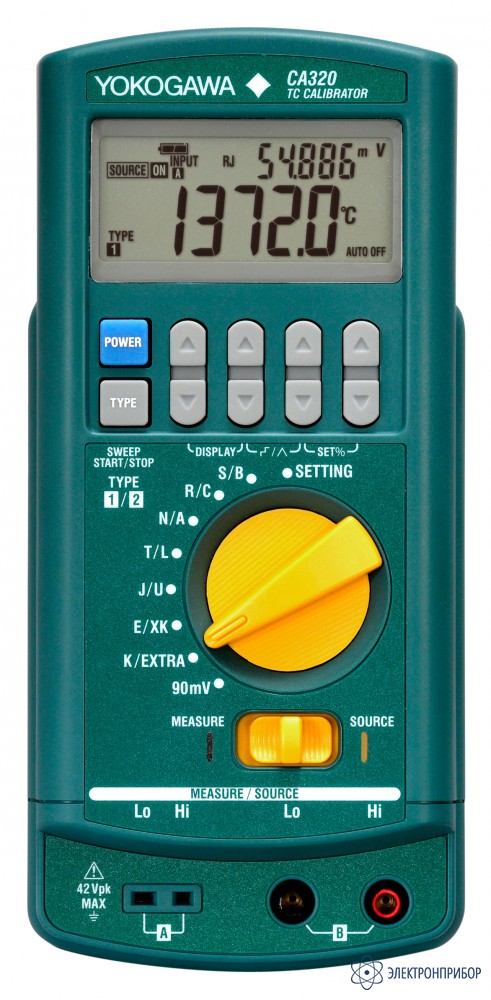

CA320 — калибратор сигналов термопар

Код товара: 45453
  • 66821-17

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      66821-17 до 27.02.2027

    • Производитель

      Yokogawa

    • Артикул

      CA320

    Сертификаты

    Описание калибратора сигналов термопар CA320:

    Калибратор предназначен для проверки и калибровки термопар в полевых и лабораторных условиях. Калибратор в качестве источника поддерживает 16 типов термопар и в качестве термометра может измерять выходные сигналы термопары.

    Особенности калибратора сигналов термопар CA320:

    • Базовая погрешность: 0,5°C (типичная для термопары типа К) *Включая внутреннюю компенсацию температуры холодного спая;
    • Поддерживает 16 типов стандартов термопар (JIS/IEC/DIN/ASTM/GOST R);
    • На поддисплее отображается значение источника напряжения и шкала в %;
    • Поддерживает различные типы сигналов источника (автоступенчатый/линейная развертка/ступенчатый/перепад);
    • Поддерживает другие типы термопар с помощью функции источника мВ;
    • Может использоваться в качестве термометра для измерения выходного сигнала термопары.

  • Технические характеристики калибратора токовой петли CA320:

    Термопара Погрешность (1 год) Характеристика
    Температурный диапазон Погрешность источника [°C] Погрешность измерений [°C]
    K -200.0°C ≤ t < 0.0°C 0.5+|t| x 0.3% 0.5+|t| x 0.3% IEC60584-1 JIS C1602
    0.0°C ≤ t < +500.0°C 0.5 0.5
    +500.0°C ≤ t ≤ +1372.0°C 0.5+(t-500) x 0.03% 0.5+(t-500) x 0.02%
    E -250.0°C ≤ t < -200.0°C 1.1+(|t|-200) x 2.0% 1.1+(|t|-200) x 2.0% IEC60584-1
    -200.0°C ≤ t <0.0°C 0.5+|t| x 0.3% 0.5+|t| x 0.3%
    0.0°C ≤ t < +500.0°C 0.5 0.5
    +500.0°C ≤ t ≤ +1000.0°C 0.5+(t-500) x 0.02% 0.5+(t-500) x 0.02%
    J -210.0°C ≤ t < 0.0°C 0.5+|t| x 0.3% 0.5+|t| x 0.3% IEC60584-1
    0.0°C ≤ t≤ +1200.0°C 0.5+t x 0.02% 0.5+t x 0.02%
    T -250.0°C ≤ t < -200.0°C 1.1+(|t|-200) x 2.5% 1.1+(|t|-200) x 2.5% IEC60584-1
    -200.0°C ≤ t < 0.0°C 0.5+|t| x 0.3% 0.5+|t| x 0.3%
    0.0°C ≤ t ≤ +400.0°C 0.5 0.5
    N -200.0°C ≤ t < 0.0°C 0.6+|t| x 0.4% 0.6+|t| x 0.3% IEC60584-1
    0.0°C ≤ t ≤ +1300.0°C 0.6 0.6
    L -200.0°C ≤ t < 0.0°C 0.5+|t| x 0.15% 0.5+|t| x 0.15% DIN 43710
    0.0°C ≤ t≤ +900.0°C 0.5 0.5
    U -200.0°C ≤ t < 0.0°C 0.5+|t| x 0.2% 0.5+|t| x 0.2% DIN 43710
    0.0°C ≤ t≤ +600.0°C 0.5 0.5
    R -20.0°C ≤ t < 0.0°C 2.0 2.0 IEC60584-1
    0.0°C ≤ t < +100.0°C 2.0 1.4
    +100.0°C ≤ t ≤ +1767.0°C 1.4 1.4
    Диапазон Диапазон измерений и источника Разрешение Погрешность (1 год)
    Установки показаний Сдвиг
    90 мВ От –11.000 до +99.999 мВ 1 мкВ 0.015% 10 мкВ
    Функция Диапазоны сигналов Разрешающая способность Пределы допускаемой основной погрешности, Dо
    Воспроизведение напряжения постоянного тока (0…500) мВ 10 мкВ ± (0,015 % Х + 50 мкВ)
    (0...5) В 0,1 мВ ± (0,015 % Х + 0,5 мВ)
    (0... 30) В 1 мВ ± (0,015 % Х + 5 мВ)
    Воспроизведение сигналов постоянного тока (0...20) мА 1 мкА ± (0,015 % Х + 3 мкА)
    (4... 20) мА ИМИТАТОР 1мкА ± (0,015 % Х + 3 мкА)
    Измерение напряжения постоянного тока (–500...+500) мВ 10 мкВ ± (0,015 % Х + 50 мкВ)
    (–5...+5) В 0,1 мВ ± (0,015 % Х + 0,5 мВ)
    (–30 …+30) В 1 мВ ± (0,015 % Х + 5 мВ)
    (–50...+50) мВ 1 мВ ± (0,015 % Х + 5 мВ)
    Измерение силы постоянного тока (–20...+20) мА 1 мкА ± (0,015 % Х + 3 мкА)
    (–50...+50) мА 1 мкА ± (0,015 % Х + 3 мкА)
    Тип ТП Диапазон °C Режим работы Пределы допускаемой основной абсолютной погрешности, ±°С, на клеммах
    «А» «В»
    К -200≤ t≤ 0 измерение и воспроизведение 0,5+3-10-3•|t| l,0+7,5-10•|t|
    0≤t≤+500 0.5 1,0
    +500≤t≤+1372 измерение 0,5+3•10-4(|t|-500) l,0+10-4•(|t|-500)
    воспроизведение 0,5+3 10-4(|t|-500)
    E -250≤t≤-200 измерение и воспроизведение 1,1+2-1-2•(|t|-200) 2,0+7 • 1-2•(|t|-200)
    -200≤ t≤0 0,5+3-10-3•|t| 1.0+5-10-3•|t|
    0≤t≤+500 0.5 1,0
    +500≤t≤+1000 0,5+3•10-4(|t|-500) 1,5
    J -210≤t≤0 0,5+3-10-3•|t| 1,0+5-10-3•|t|
    0≤t≤+1200 0,5+2-10-2•|t| 1,0+2-10-4•t
    T -250≤t≤-200 1,1 +2,5-1• (|t|-200) 2,5+7-1-2•(|t|-200)
    -200≤ t≤0 0,5+3-10|t| 1.0+7,5-10-3•|t|
    0≤ t≤ +400 0,5 1,0
    N -200≤ t≤0 измерение 0,6+3-10-3•|t| 1,0+7,5 10-3•|t|
    воспроизведение 0,6+-410-3•|t|
    0≤t≤+1300 измерение и воспроизведение 0,6 1.0
    L -200≤ t≤0 0,5+1,5 -10•-3|t| 1.0+2-10-3•|t|
    0≤ t≤ +900 0,5 1.0
    U -200≤ t≤0 0,5+2- 10•-2|t| 1,0+ 3-10-2•|t|
    0≤t≤+600 0.5 1.0
    R, S -20≤ t≤0 2.0 1,6+5-10-3•(|t|-100)
    0≤t≤+100 измерение 1.4 1,6+ 5-10-3•(|t|-100)
    воспроизведение 2,0
    +100≤t≤+1767 (+1768 для S) измерение и воспроизведение 1,4 1,6
    В +600≤t≤+800 измерение 1,5
    воспроизведение 1,2
    +800≤t≤+1000 измерение 1,2
    воспроизведение 1,0
    +1000≤t≤+1820 измерение 1,1
    воспроизведение 1,0
    A
    (A-l)    		 0≤t≤+1000 измерение и воспроизведение 1.0 1,5
    +1000≤t≤+2500 1.0+6-10-4•-(|t|1000) 1.5+8-l0-4•(|t|-l000)
    Параметр Значение
    Габаритные размеры, мм 90 х 192x42
    Масса, кг 0.44
    Нормальные условия эксплуатации: температура окружающей среды. °С относительная влажность. % (без конденсации влаги) питание от щелочных батарей от +18 до +28 от 20 до 80 LR6 х 4
    Рабочие условия эксплуатации: температура окружающей среды. °С относительная влажность. % (без конденсации влаги) от -10 до +55 от 20 до 80
    Срок службы, лет. не менее 10

  • Комплект поставки CA320

    № Наименование Количество
    1 Калибратор сигналов термопар CA320 1
    2 Комплект проводов и зажимов (Согласно спецификации калибратора) 1
    3 Батареи , LR6 4
    4 Портативный корпус 1
    5 Противоскользящая резина для нижней панели 1
    6 Руководство по эксплуатации 1
    7 Методика поверки 1
