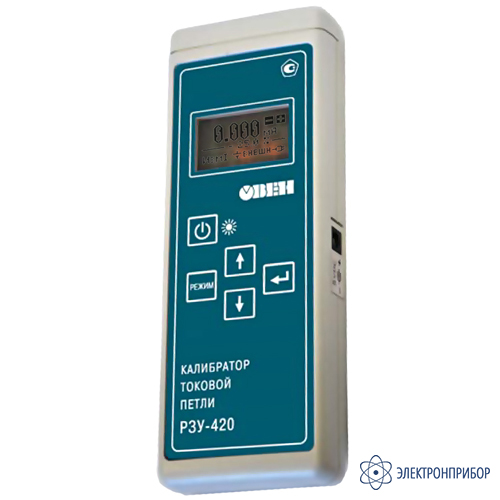

РЗУ-420 — переносной задатчик сигнала 4…20 мА
Код товара: 75228-
Назначение переносного задатчика сигнала 4…20 мА РЗУ-420:
Калибратор токовой петли РЗУ-420 предназначен для задания унифицированных сигналов тока 4…20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения. Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.
Описание переносного задатчика сигнала 4…20 мА РЗУ-420:
Исполнение прибора – переносное, с автономным питанием от батарей. Возможно также питание прибора от сети 220 В с применением внешнего сетевого адаптера.
Прибор имеет интуитивно понятный интерфейс и прост в использовании. Широкая функциональность РЗУ-420, эргономичность и невысокая стоимость делают его незаменимым для наладчика АСУ ТП при проведении пуско-наладочных работ. Использование РЗУ-420 позволяет существенно сократить время пуско-наладки.
Калибратор токовой петли РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.
Возможности переносного задатчика сигнала 4…20 мА РЗУ-420:
- одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента;
- диапазон задания тока: 0…25 мА (по шкале с линейной зависимостью);
- РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U;
- прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее;
- прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее;
- прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
- прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей;
- дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью;
- максимальная основная погрешность задания/измерения составляет всего ±0,1 %;
- корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20;

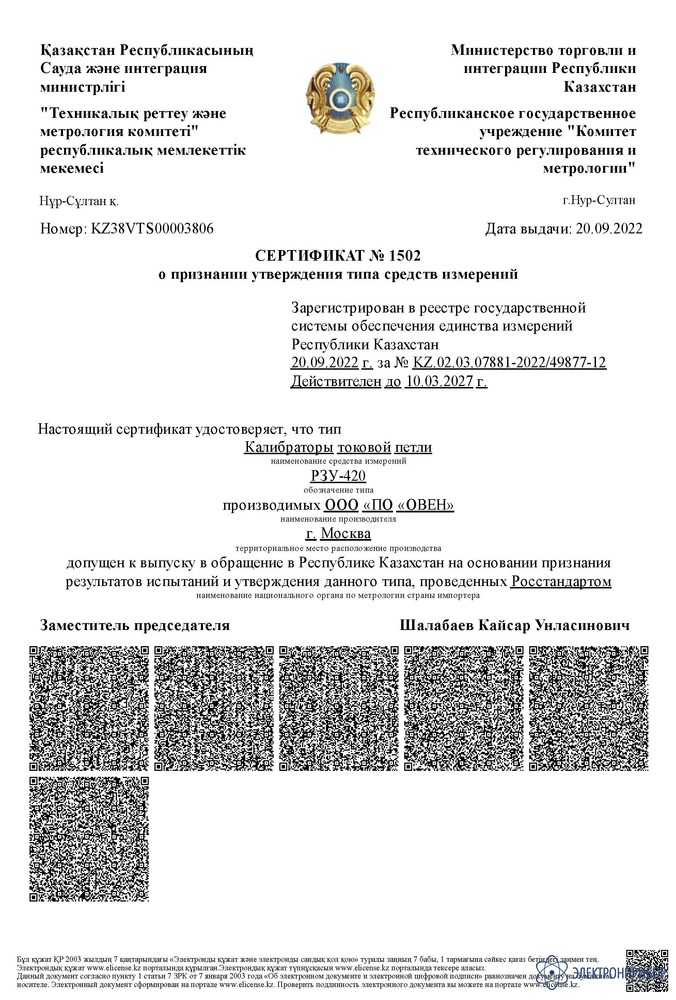

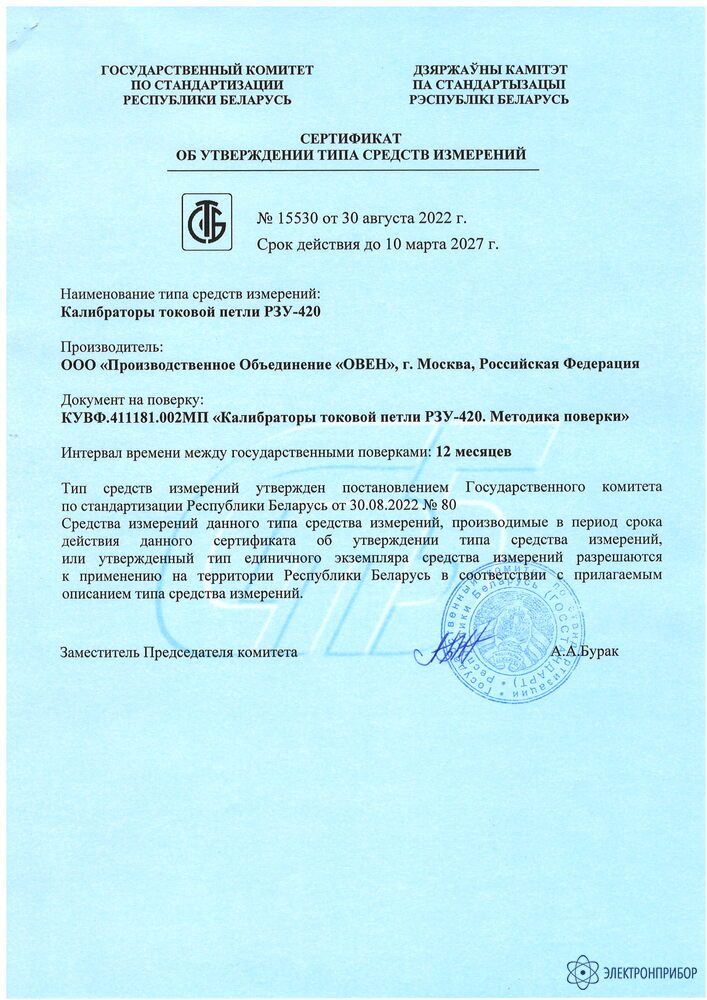

- имеется сертификат средства измерения.
Элементы управления переносного задатчика сигнала 4…20 мА РЗУ-420:

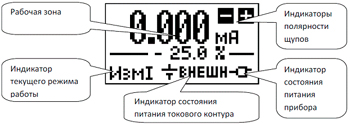

Общий вид экрана прибора после включения калибратора токовой петли РЗУ-420
На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:
- индикатор текущего режима работы;
- индикатор состояния питания токового контура;
- индикатор состояния питания прибора;
- индикаторы полярности щупов.
Индикатор текущего режима работы показывает один из режимов:
- режим измерения тока;
- режим измерения напряжения;
- режим генерации тока со ступенчатым изменением задания;
- режим генерации тока с плавным изменением задания;
- режим генерации тока с функциональным изменением.Задания калибратора токовой петли РЗУ-420

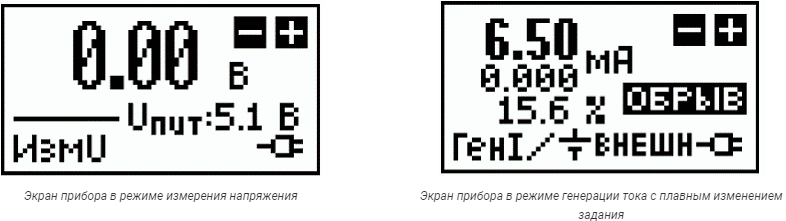

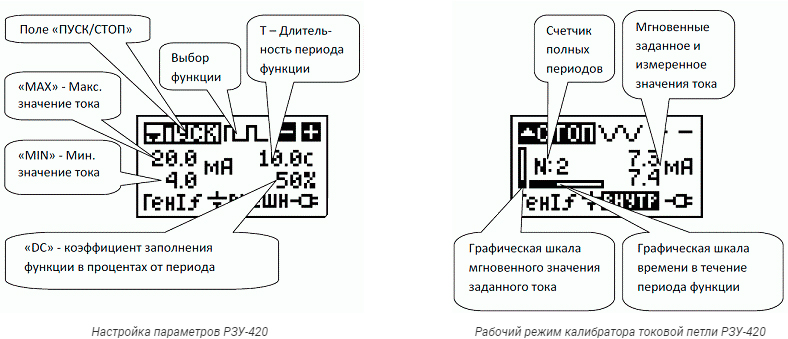

Экран прибора в режиме генерации тока с функциональным изменением задания
В рабочей области экрана отображаются:
- заданное значение тока в мА;
- реальное измеренное значение тока в контуре в мА;
- проценты заданного значения тока от стандартной шкалы 4…20 мА (4,0 мА – 0%, 20,0 мА – 100%);
- индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
- индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.
-
-
Технические характеристики переносного задатчика сигнала 4…20 мА РЗУ-420:
Параметр Значение Диапазон формируемых токов контура Полный 0,2…25 мА Стандартный 4…20 мА Диапазон допустимых внешних напряжений питания контура 12…30 В Диапазон напряжений питания контура, формируемый прибором 22…24 В Максимальная основная погрешность ±0,1 % Форма токового сигнала в режиме функционального задания меандр, пила, треугольник, синусоида Диапазон измеряемых напряжений 0,5…30 В Входное сопротивление в режиме измерения напряжения не менее 50 кОм Диапазон напряжений питания от 3-х элементов питания размера АА 3,3…4,8 В Допустимый диапазон температур окружающей среды Рабочий 0…+50 °С Хранения -40…+85 °С Уровень пылевлагозащиты изделия IP20 -
Комплект поставки РЗУ-420
№ Наименование Количество 1 Переносной задатчик сигнала 4…20 мА РЗУ-420 1 2 Сетевой адаптер питания с выходным напряжением 5 В 1 3 Комплект приборных проводов со щупами 1 4 Инструкция по эксплуатации 1 5 Паспорт 1 -
