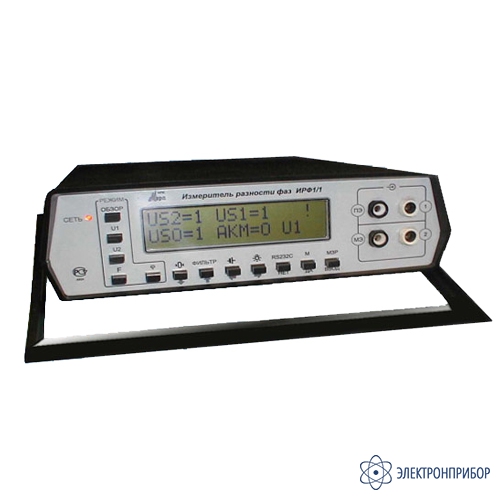

ИРФ-1/1 — измеритель разности фаз
Код товара: 51104-
Описание измерителя разности фаз ИРФ-1/1:
Измеритель разности фаз ИРФ-1/1 предназначен для измерения разности фаз синусоидальных напряжений, действующих в двух изолированных цепях (сетях), а также для измерения среднеквадратических значений этих напряжений, их отношения и частоты.
Прибор измеряет разность между начальной фазой напряжения, действующего на входе "2", и начальной фазой напряжения, действующего на входе "1", а также приращения этой разности относительно того её значения, которое было измерено до нажатия кнопки ">0<".
-
-
Технические характеристики измерителя разности фаз ИРФ-1/1:
Параметр Значение Прибор обеспечивает измерение разности фаз при отношении помеха/сигнал до 20дБ на частотах 25, 50, 75 Гц Диапазон рабочих частот от 20 Гц до 5,6 Гц Диапазон входных напряжений при измерении разности фаз от 0,1 до 250 В Пределы измерения разности фаз от 0 до ±180° или от 0 до 360° Разрешающая способность 0,1° или 1° Предел допускаемой погрешности измерения разности фаз ±1° Диапазон измеряемых среднеквадратических значений напряжений от 0,2 до 250 В Предел допускаемой основной погрешности измерения напряжения ±2% (20 – 200 Гц) и ±2,5% (200 Гц – 10 кГц). Предел допускаемой дополнительной погрешности измерения напряжения при изменении температуры в рабочем температурном диапазоне равен пределу основной погрешности на каждые 10 °С Предел допускаемой дополнительной погрешности измерения напряжения в условиях повышенной влажности равен пределу основной погрешности Разрешающая способность (погрешность) измерения частоты в диапазоне от 20 до 999,9 Гц составляет 0,1Гц (±0,2Гц), а от 1 до 10 кГц – 1Гц (±2Гц) Диапазон измеряемых отношений напряжений от 1 до 300 Предел допускаемой погрешности измерения отношения напряжений ±5% Входное активное сопротивление прибора не менее 300 Ом Время измерения не более 2 с Время готовности прибора к работе после включения 1 мин Прибор измеряет отношение напряжения, действующего на входе "1", к напряжению, действующему на входе "2". Параметр Значение Общие характеристики Время непрерывной работы не менее 8 ч Температура окружающего воздуха от минус 10 до 40°С Относительная влажность до 95% при температуре 40°С Питание прибора от сети напряжением (220±22) В, частотой (50±1) Гц или от автономного источника напряжением от 4 до 6 В Прибор выдерживает перегрузку в течение 1 мин напряжением 300 В на обоих входах Сила тока, потребляемого от автономного источника питания не более 220 мА Габаритные размеры прибора не более 220х65х260 мм Масса прибора не более 1,9 кг -
Комплект поставки ИРФ-1/1
№ Наименование Количество 1 Измеритель разности фаз ИРФ-1/1 1
