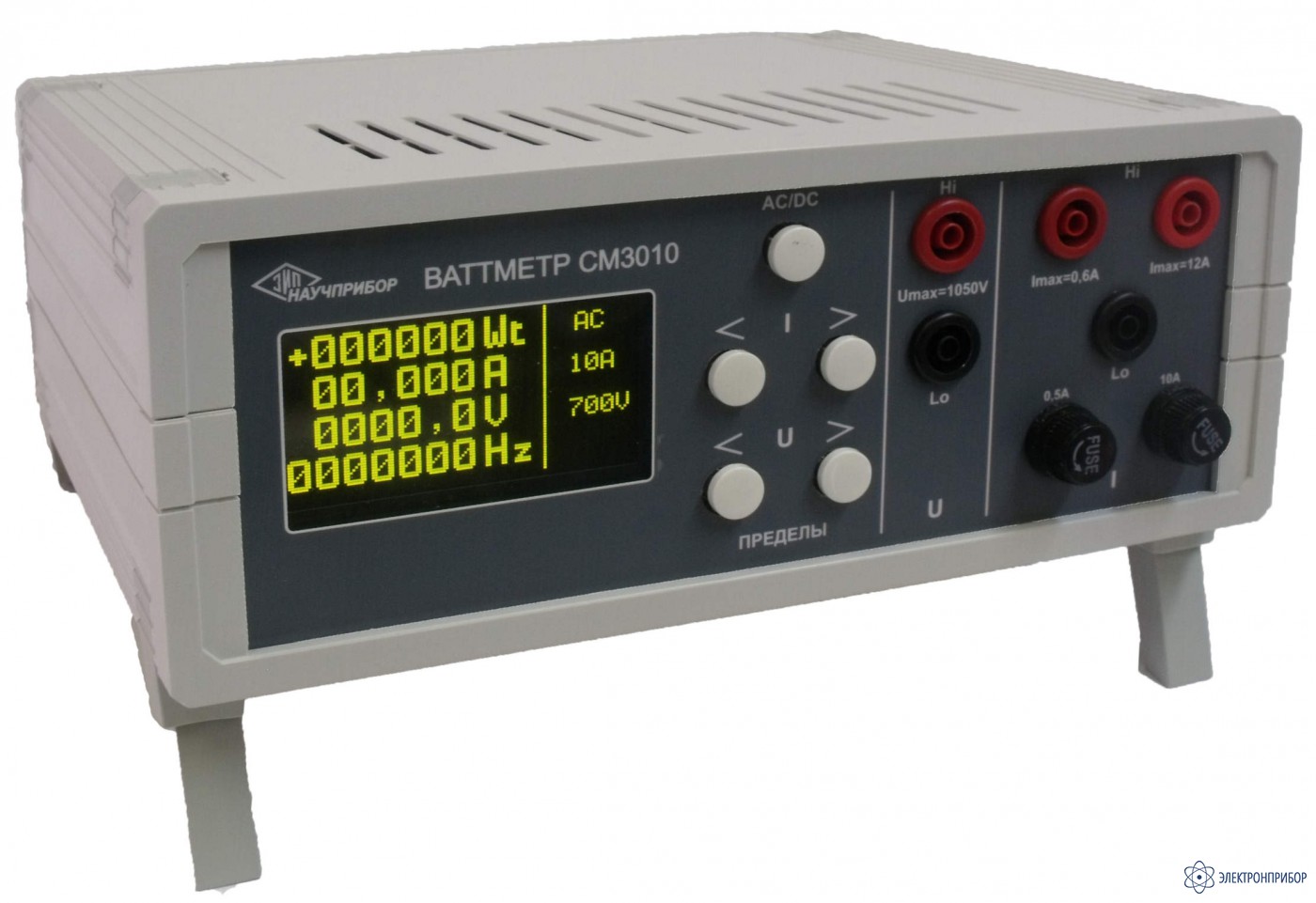

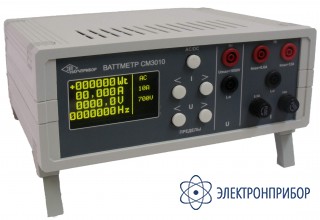

СМ3010 — многофункциональный цифровой ваттметр

Код товара: 43428
  • 59844-15
    3 варианта исполнения

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      59844-15 до 06.11.2029

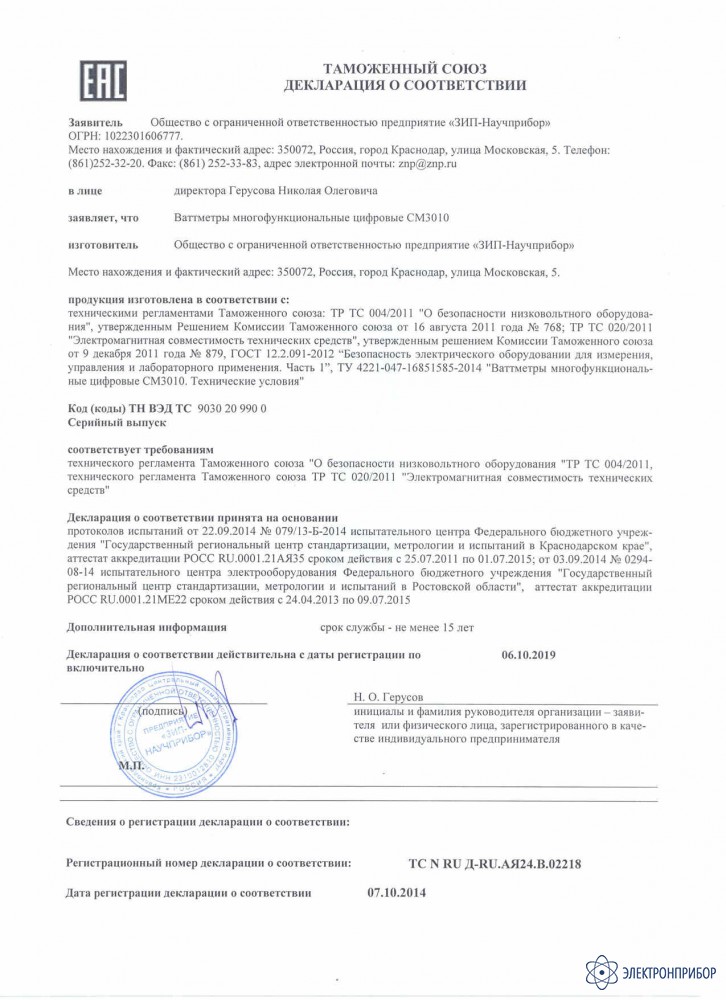

    Сертификаты

    Назначение многофункционального цифрового ваттметра СМ3010:

    Предназначен для измерения активной мощности, тока, напряжения и частоты в цепях постоянного тока и в однофазных цепях переменного тока; для поверки ваттметров, амперметров, вольтметров класса 0,3 и ниже, частотомеров класса 0,01 и ниже. Объединяет и расширяет характеристики СА3010, СВ3010, СР3010.

    Ваттметр многофункциональный СМ3010 выпускается по ТУ 4221-047-16851585-2014, соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011.

    Исполнения многофункционального цифрового ваттметра СМ3010:

  • Технические характеристики многофункционального цифрового ваттметра СМ3010:

    Параметр Значение
    Значения пределов измерений напряжения, Uп, В постоянный ток: 1-3-7,5-15-30-75-150-300-450-700-1000
    переменный ток: 1-3-7,5-15-30-75-150-300-450-700
    Значения пределов измерений силы тока, Iп, А 0,002-0,005-0,01-0,02-0,05-0,1-0,2-0,5-1-2-5-10
    Конечные значения диапазонов измерения мощности, Вт равны произведению значения предела измерения напряжения Uп на значение предела измерения силы тока Iп
    Диапазоны измерения напряжений, В от 0,1 Uп до 1,05 Uп
    Диапазоны измерения токов, А от 0,1 Iп до 1,05 Iп
    Диапазон измерения частоты, Гц от 40 до 5000
    Величина входного напряжения при измерении частоты, В от 0,1 Uп до Uп
    Пределы допускаемой основной приведенной погрешности измерений силы тока и напряжения постоянного и пере­менного токов в диапазоне частот от 40 до 1500 Гц, % ±0,1 (от конечного значения диапазонов измерения силы тока и напряжения)
    Пределы допускаемой основной приведенной погрешности измерений мощности постоянного тока, % ±0,1 (от конечного значения диапазона измерения мощности)
    Пределы допускаемой основной приведенной погрешности измерений мощности переменного тока при номинальном коэффициенте мощности в диапазоне от 40 до 1000 Гц, % ±0,1 (от конечного значения диапазона измерения мощности)
    Номинальный коэффициент мощности cos(φ) 1
    Пределы допускаемой основной относительной погрешности измерений частоты, % ± 0,003
    Пределы допускаемой дополнительной погрешности изме-рений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10 °С изменения тем-пературы:
    - при измерении силы тока, напряжения и мощности
    - при измерении частоты
    ±0,1
    ± 0,003
    Максимальное падение напряжения на токовом входе, В, не более 1
    Входное сопротивление при измерении напряжения, МОм, не менее:
    - на пределах от 1 до 15 В
    - на пределах от 30 до 1000 В
    0,1
    1
    Питание:
    - постоянное напряжение, В
    - через адаптер сетевого питания
    от 9 до 18;
    сеть переменного тока в соот-ветствии с техническими требованиями на адаптер
    Потребляемая мощность, Вт, не более 5
    Условия эксплуатации:
    - температура окружающего воздуха, °С
    - влажность воздуха, %
    от + 5 до + 40;
    90 (при температуре 25 °С)
    Габаритные размеры, (ШхВхГ), мм, не более 225x100x205
    Масса, кг, не более 1
    Средний срок службы, лет 15
    Наработка на отказ, ч 40 000

  • Комплект поставки СМ3010

    № Наименование Количество
    1 Ваттметр СМ3010 выбранной модификации 1
    2 Формуляр 1
    3 Руководство по эксплуатации 1
    4 Ведомость принадлежностей 1
    5 Комплект принадлежностей    1
    6 Диск с программой «SER3010.EXE»        1
