UNI-T UT25CL — кабелеискатель
Код товара: 85539-
-
Гарантия
1 год
-
Производитель
-
Артикул
UT25CL
Назначение кабелеискателя UNI-T UT25CL:

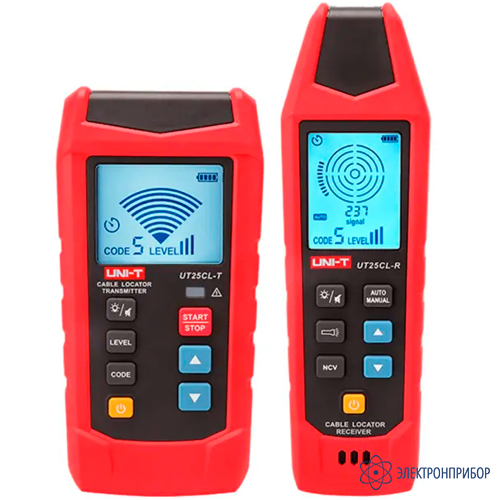

Кабелеискатель UNI-T UT25CL служит для выявления и трассировки коммуникаций и компонентов инженерных систем, скрытых в грунте или конструкционных элементах зданий и сооружений. В комплект изделия, которое соответствует классу пыле-влагозащиты IP54 и категории электробезопасности CAT III 480V, включен источник модулированных сигналов UNI-T UT25CL-T с рабочей частотой 33 кГц и приемник-локатор UNI-T UT25CL-R с ручным и автоматическим режимами сканирования. Наличие генератора дает возможность отыскивать обесточенные кабельные трассы и металлические трубопроводы, а также позволяет идентифицировать коммутационное оборудование и предохранительные устройства, подключенные к конкретной линии, и отслеживать отдельные выбранные проводники в кабелях, жгутах и так далее, упрощая поиск мест обрывов и замыканий.
Особенности кабелеискателя UNI-T UT25CL:
- батарейное питание обеспечивает полную автономность кабелеискателя;
- вольтметр с рабочим диапазоном от 8 до 480 В, встроенный в генератор сигналов, дает возможность определять вольтаж и полярность в необесточенных линиях, подключенных к сети или источникам переменного или постоянного тока;
- интегрированный детектор NCV в приемном устройстве автоматически регистрирует наличие напряжения переменного тока номиналом более 80 В в отслеживаемой линии, что повышает безопасность работ;
- регулируемая мощность генератора позволяет устанавливать оптимальный уровень сигнала для устойчивого отслеживания трасс на требуемых расстояниях, не допуская при этом перегрузки приемника;
- встроенный фонарик и подсветка дисплея упрощают выполнение поисковых операций в неосвещенных местах.
Описание кабелеискателя UNI-T UT25CL:

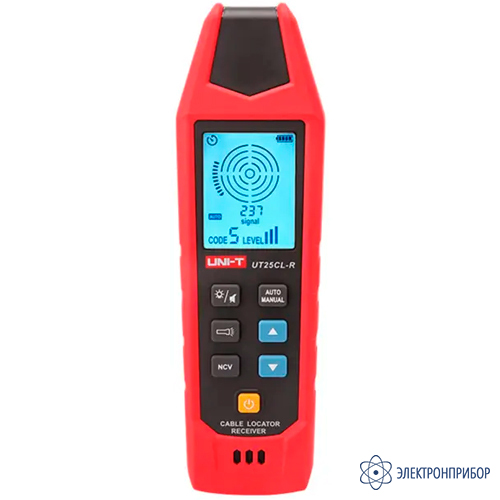

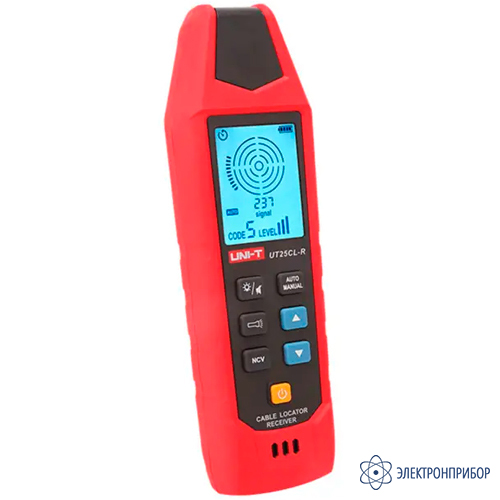

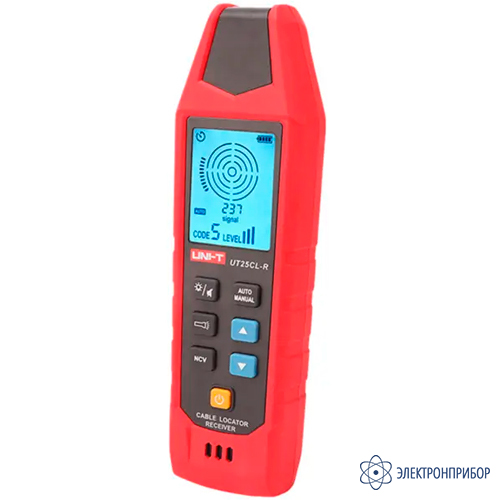

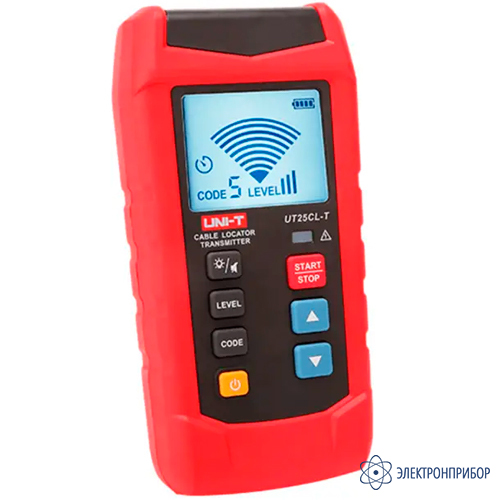

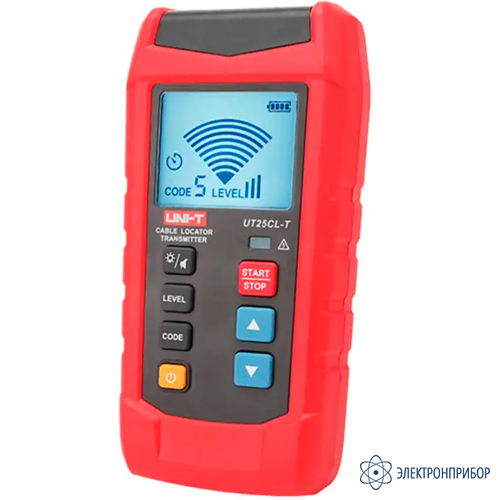

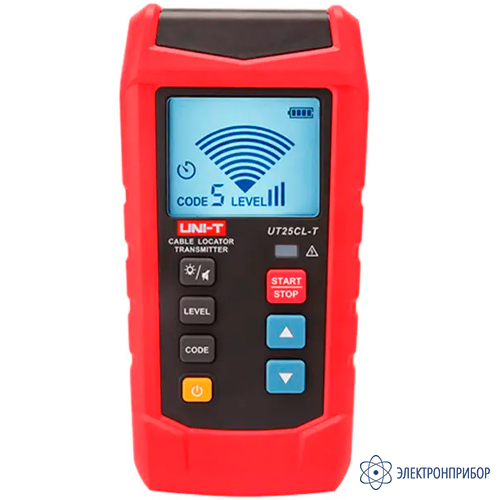

Для визуального поиска или обнаружения трасс "на слух" локатор кабелеискателя UNI-T UT25CL снабжен ЖК дисплеем с круговой сегментной гистограммой и акустическим сигнализатором, который, при необходимости соблюдения режима тишины, может быть отключен. Генератор UNI-T UT25CL-T поддерживает возможность работы как с обесточенными линиями, так и с кабелями под напряжением. Чувствительность приемника может устанавливаться на 9 разных уровнях – для обеспечения возможности эффективного поиска трасс на разной глубине, с минимизацией помех от внешних наводок. Безошибочное распознавание модулированных сигналов позволяет использовать с одним приемником одновременно до 8 генераторов с разными кодовыми настройками при отслеживании отдельных линий, поиске обрывов и замыканий, идентификации оконечного оборудования и тому подобного.
-
-
Технические характеристики кабелеискателя UNI-T UT25CL:
Параметр Значение Характеристики передатчика UT25CL-T Рабочая частота 33 кГц Диапазон идентификации внешнего напряжения от 8 до 480 В Частота идентификации внешнего напряжения DC/AC: 50-60 Гц Точность измерения внешнего напряжения 2,5% ± 3° Прочность внешнего перенапряжения 480 В DC/AC Класс перенапряжения CAT III 480 В Степень загрязнения 2 Дисплей сегментный ЖК-дисплей (TN прозрачный) Батарейки 6 x 1,5 В AA (LR06) Потребляемая мощность 165 мА (включая подсветку, короткое замыкание, III, CODE5) Предохранитель F0,6A 600В Рабочая температура от 0 до 40 °C;
максимум 80% RH (не конденсирующий)Температура хранения от -20 до 60 °C;
максимум 80% RH (не конденсирующий)Рабочая высота ≤ 2000 м Размер прибора 189 × 96 × 48 мм Устойчивость к падению 1 м Срок службы кнопок 10 000 раз Вес (без батареек) около 389 г Вес (с батарейками) около 528 г Подсветка поддерживается (белая) КОД (значение кода) 0, 1, 2, 3, 4, 5, 6 и 7;
по умолчанию: 5Уровень сигнала 1, 2 и 3;
по умолчанию: 3Тестирование одного полюса поддерживается (тестирование в энергозависимом состоянии; максимум 480 В) Тестирование двух полюсов поддерживается (тестирование в энергозависимом состоянии; максимум 480 В) Индикатор ELV 1. Без батарей: если приложено внешнее напряжение более 25 В, индикатор ELV излучает слабый свет, и его яркость увеличивается по мере повышения напряжения (светится постоянно), в противном случае индикатор ELV излучает слабый свет или не светится.
2. Когда UT25CL-T находится во включенном состоянии с установленными батареями, индикатор ELV не горит.
3. Когда UT25CL-T находится в выключенном состоянии с установленными батареями, если внешнее напряжение превышает 25 В, индикатор ELV излучает слабый свет, и его яркость увеличивается по мере повышения напряжения (светится постоянно), в противном случае индикатор ELV излучает слабый свет или не светится.Сертификация Сертифицировано CE
EMC: EN IEC 61326-1
LVD: EN 61010-1
EN IEC 61010-2-033
RoHSХарактеристики приемника UT25CL-R Рабочая частота 33 кГц Глубина локализации зависит от среды и используемого метода Режим отслеживания для одного полюса ~ от 0 до 2,5 м (используйте отдельный провод для 2,5 м) Режим отслеживания для двух полюсов ~ от 0 до 0,5 м Идентификация напряжения сети ~ от 0 до 0,4 м NCV диапазон идентификации напряжения: 80~1000 В, 50 Гц/60 Гц (приближение к измеряемому кабелю) Дисплей сегментный ЖК-дисплей (TN прозрачный) Батарейки 6 × 1,5 В AAA (LR03) Потребляемая мощность ~ 30 мА (без подсветки и фонарика) Потребление мощности ~ 65 мА (без подсветки) Максимальное потребление 95 мА (включая подсветку) Рабочая температура от 0 до 40°C;
максимум 80% RH (не конденсирующий)Температура хранения от -20 до 60°C;
максимум 80% RH (не конденсирующий)Рабочая высота ≤ 2000 м Размер прибора 226 × 68 × 38 мм Срок службы кнопок 10 000 раз Вес (без батареек) около 287 г Вес (с батарейками) около 354 г Индикатор разряда батареи (для передатчика) поддерживается Подсветка поддерживается Фонарик поддерживается КОД (значение кода) 0, 1, 2, 3, 4, 5, 6 и 7 Уровни сигнала уровень 1, уровень 2, уровень 3 Чувствительность приёма (ручная настройка) включает 9 уровней Диапазон индекса сигнала от 0 до 999 Диапазон аналогового бара сигнала от 0 до 43 Приём нескольких передающих сигналов поддерживается (приёмник может принимать сигналы, генерируемые максимум 8 передатчиками одновременно) Сертификация Сертифицировано CE
EMC: EN IEC 61326-1
LVD: EN 61010-1
EN IEC 61010-2-033
RoHSИспользование в помещении ✔ -

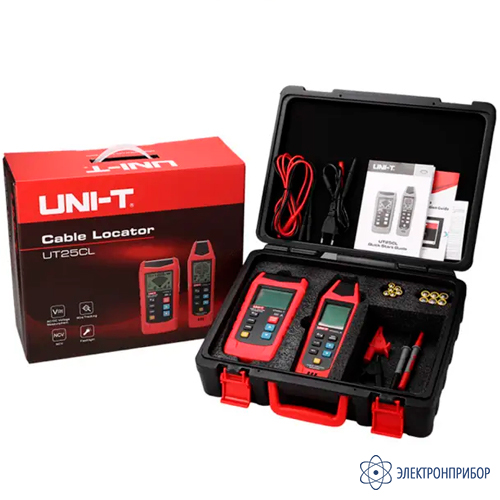

Комплект поставки UNI-T UT25CL
№ Наименование Количество 1 Передатчик UT25CL-T 1 2 Приемник UT25CL-R 1 3 Комплект двойных тестовых проводов (красный + черный) 1 4 Комплект зажимов типа «крокодил» (красный + черный) 1 5 Комплект щупов с наконечником в виде фонаря (красный + черный) 1 6 Переменный поляризованный штекер 1 7 Щелочная батарея 1,5 В типа AA 6 8 Щелочная батарея 1,5 В типа AAA 6 -
