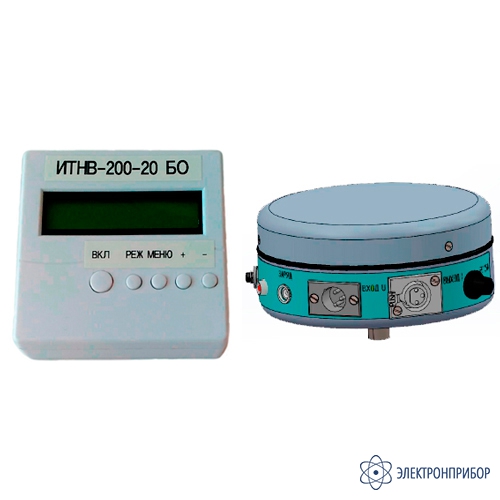

ИТНВ-200-20 — измеритель тока и напряжения высокопотенциальный
Код товара: 71836-
-
Гарантия
12 месяцев
Назначение измерителя тока и напряжения высокопотенциального ИТНВ-200-20:
Измеритель ИТНВ-200-20– это измерительно-вычислительный комплекс, предназначенный для измерения постоянного или переменного синусоидального напряжения и тока в электрических цепях, находящихся под потенциалом до 200 кВ с диапазоном измерений постоянного тока от 0,01 до 20,00 мА и переменного тока от 0,01 до 15,00 мА.

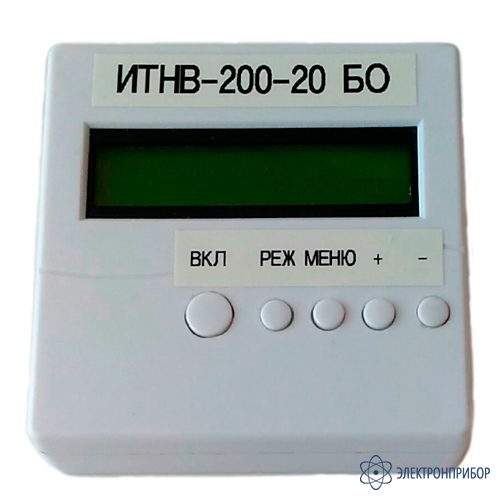

Особенностью измерителя является гальваническая изоляция блока измерительного, соединяемого с высокопотенциальными электрическими цепями, от блока отображения и других низкопотенциальных цепей, что обеспечивает безопасность проведения измерений. Гальваническая изоляция осуществляется применением радиосвязи для обмена информацией между блоком измерительным и блоком отображения. Максимальная дальность действия радиосвязи не менее 10 м.
Измеритель предназначен для эксплуатации в составе испытательных установок внутри помещений в диапазоне температур от 5 до 40 C°, относительной влажности окружающего воздуха до 90 % при 25 C° и давлении от 630 до 800 мм ртутного столба.
Исполнение измерителя соответствует группе 3 приборов по ГОСТ 22261-94.
-
-
Технические характеристики измерителя тока и напряжения высокопотенциального ИТНВ-200-20:
Параметр Значение Входное сопротивление входа измерения напряжения, кОм 1000±1 Диапазон измерения напряжения постоянного тока, В* От -0,1 до -200;
от +0,1 до +200Диапазон измерения напряжения переменного тока, среднеквадратичное значение, В* От 0,1 до 140 Сопротивление датчика измерения тока, Ом 50±0,5 Диапазон измерения постоянного тока, мА* От 0,01 до 20 Диапазон измерения переменного тока, с.к.з., мА* От 0,01 до 15 Диапазон частот измеряемого напряжения и тока, Гц От 10 до 1000 Длительность цикла измерения, с 0,5 Рабочая частота радиоканала, МГц 868,900 Габаритные размеры блока измерительного, мм Ø150х67 Габаритные размеры блока отображения, мм 85х85х25 Масса блока измерительного, не более, кг 0,55 Масса блока отображения, не более, кг 0,15 * - расширение диапазона измерения напряжения и тока обеспечивается внешним делителем напряжения и внешним шунтом -
Комплект поставки ИТНВ-200-20
№ Наименование Количество 1 Блок измерительный ИТНВ-200-20 БИ 1 2 Блок отображения ИТНВ-200-20 БО 1 3 Делитель напряжения высоковольтный 1 4 Стойка диэлектрическая 1 5 Комплект монтажных частей и ЗИП 1 6 Программное обеспечение 1 7 Руководство по экссплуатации 1 -
