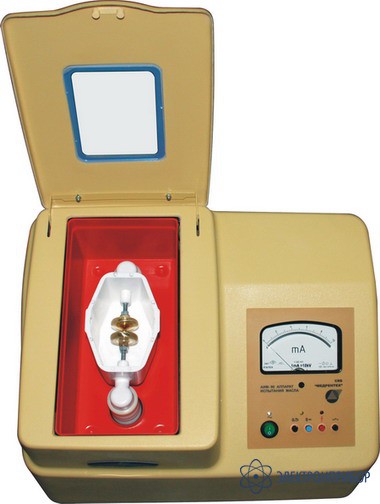

АИМ-90 — аппарата испытания масла

Код товара: 20291

    • Гарантия

      1 год

    Назначение аппарата АИМ-90:

    Аппарат АИМ-90 предназначен для определения величины пробивного напряжения трансформаторного масла и других жидких диэлектриков, работающих в качестве изолятора в высоковольтных устройcтвах.

    АИМ-90 рассчитан для эксплуатации в лабораторных условиях, в капитальных жилых и других подобного типа помещениях при рабочих значениях температуры воздуха от +10 до +35 ºС. Относительная влажность – не более 80 % при +25 ºС и при более низких температурах без конденсации влаги и атмосферном давлении в пределах от 630 до 800 мм рт. ст.

    Согласно ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний" аппаратура для испытания жидких диэлектриков должна соответствовать следующим требованиям:

    • Объем измерительной ячейки - 400 куб. см.
    • Расстояние между электродами в измерительной ячейке - 2,5 мм.
    • Максимальное рабочее напряжение аппарата должно быть не менее 90 кВ.
    • Синусоидальная форма испытательного напряжения.

    Аппарат АИМ-90 полностью соответствует указанным требованиям.

    Интенсивность электромагнитного поля, создаваемого аппаратом АИМ-90 на рабочем месте оператора, не превышает предельно допустимого уровня, приведенного в СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".

    Миллиамперметр, установленный в аппарате, имеет калибровочное клеймо.

  • Технические характеристики аппарата АИМ-90:

    Параметр Значения
    Наибольшее пробивное напряжение (действующее значение) 90 кВ
    Наибольшая потребляемая мощность 0,5 кВА
    Объем измерительной ячейки 400 куб. см.
    Напряжение питания (220 ± 11) В, 50 Гц
    Габариты аппарата (ДхШхВ), мм 490х364х345
    Масса НЕТТО, кг 35

  • Комплект поставки АИМ-90

    № Наименование Количество
    1. Аппарат АИМ-90 1
    2. 6ДЕ.539.000 - ячейка измерительная для УИМ-90/АИМ-90 2
    3. Кабель сетевой 1
    4. Провод заземления 1
    5. Шаблон калибр 1
    6. Ключ гаечный с открытым зевом двусторонний 10x12 ГОСТ 2839-71 2
    7. Вставка плавкая ВП-2Б- 5А 2
    8. Паспорт 1
