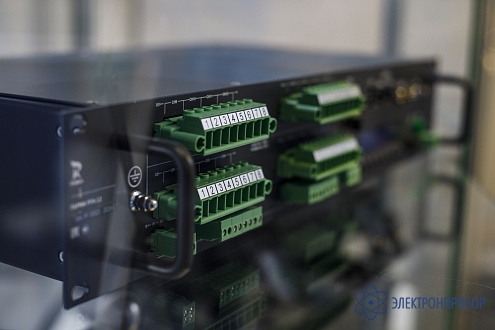

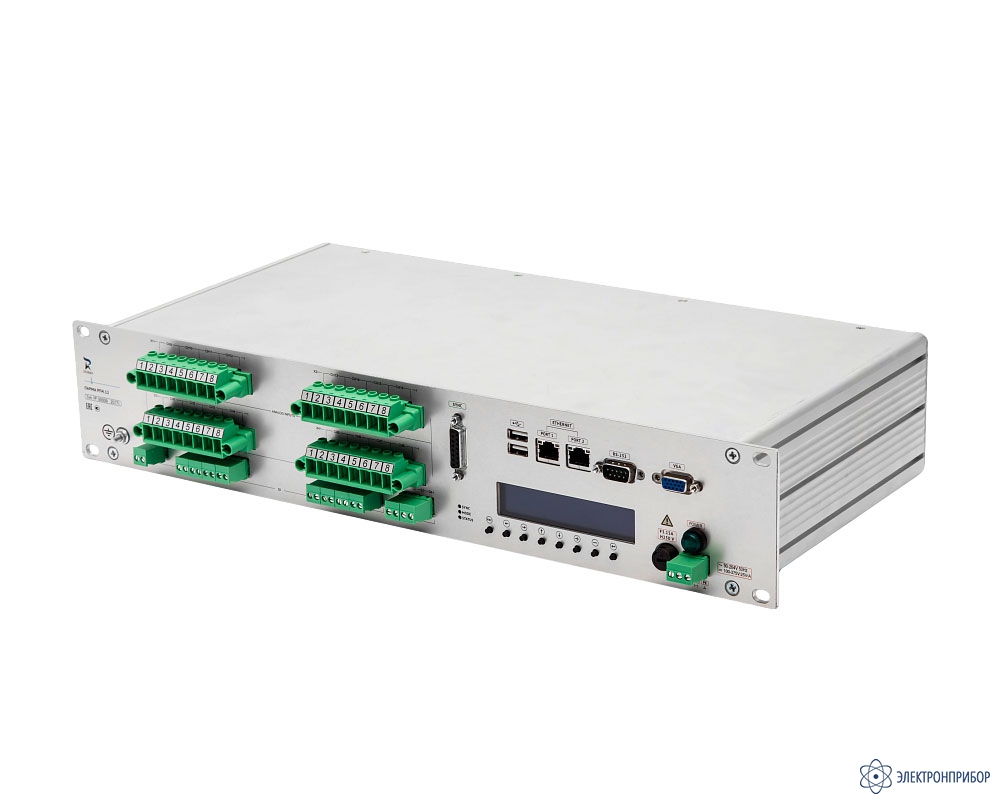

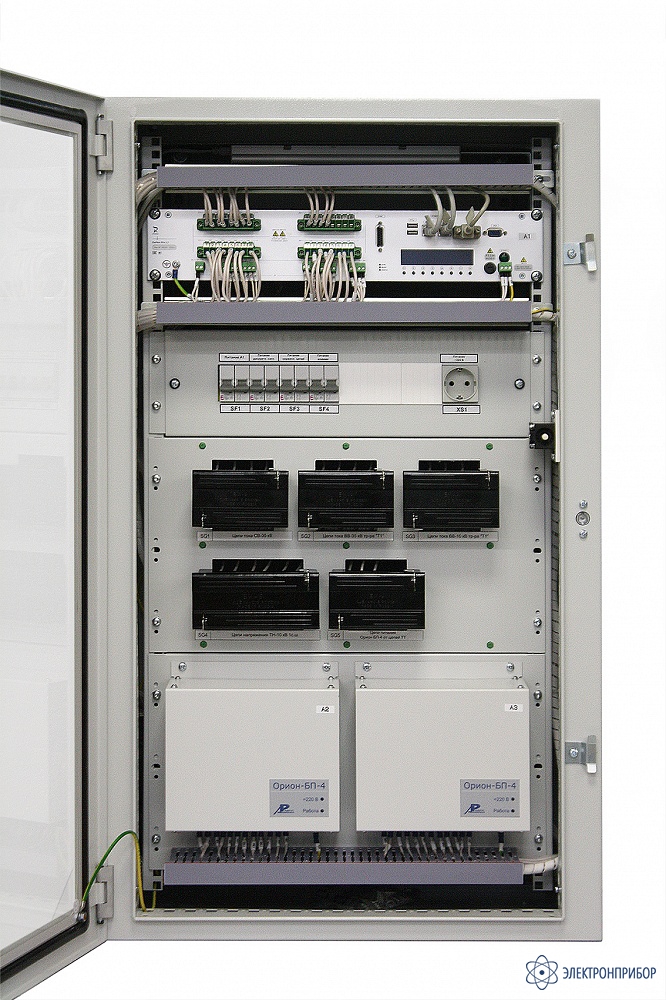

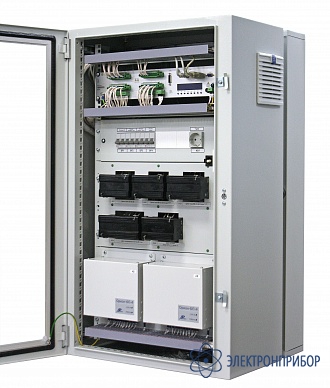

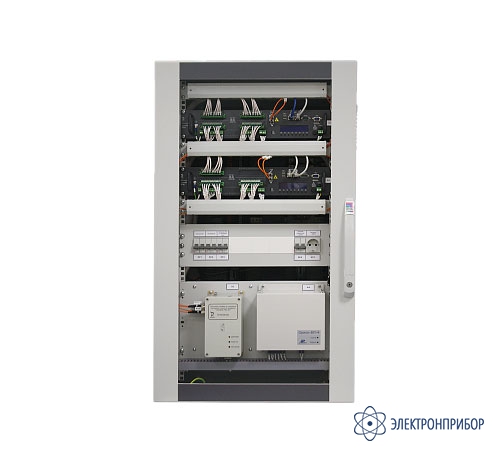

Парма РП 4.12 — регистратор аварийных событий и переходных процессов (PAC/PMU)

Код товара: 57298
    • Межповерочный интервал

      96 месяцев

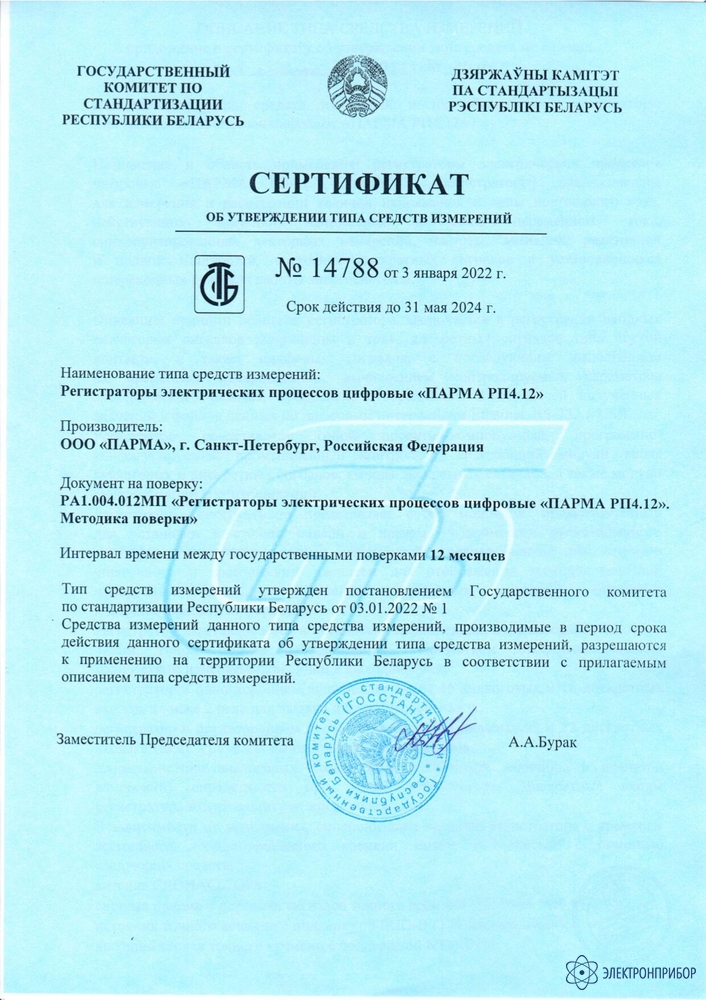

    • Госреестр СИ РФ

      75141-19 до 31.05.2029

    • Производитель

      ПAРМА, Россия

    Особенности регистратора аварийных событий и переходных процессов (PAC/PMU) Парма РП 4.12:

    Особенности конструкции и исполнения:

    • Компактный 16-канальный прибор с полным функционалом ПАРМА РП4.11 для использования в качестве УВИ(PMU), РАС, ОМП и МИП;

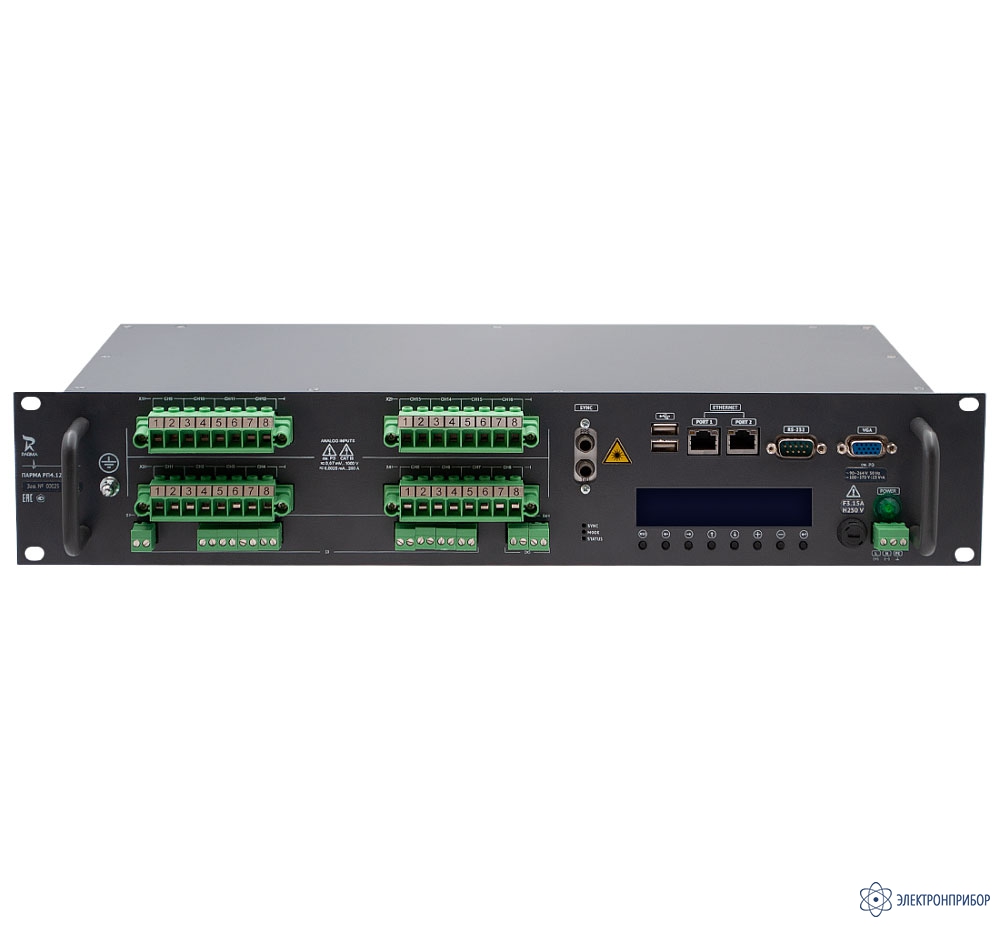

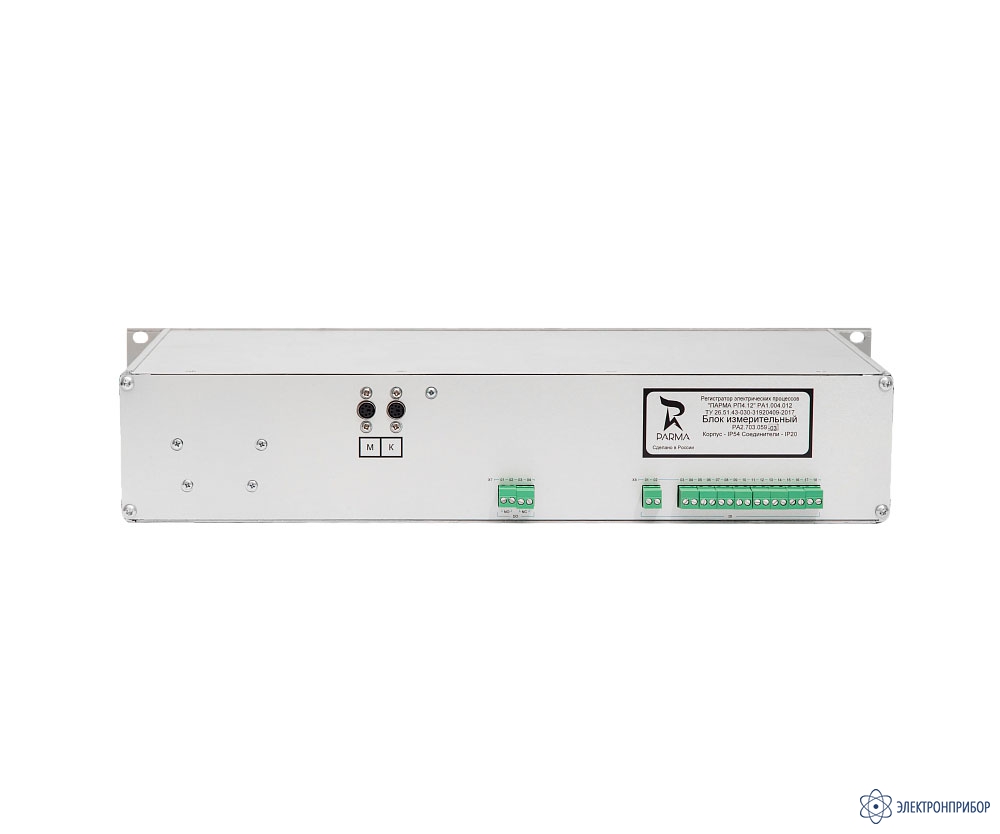

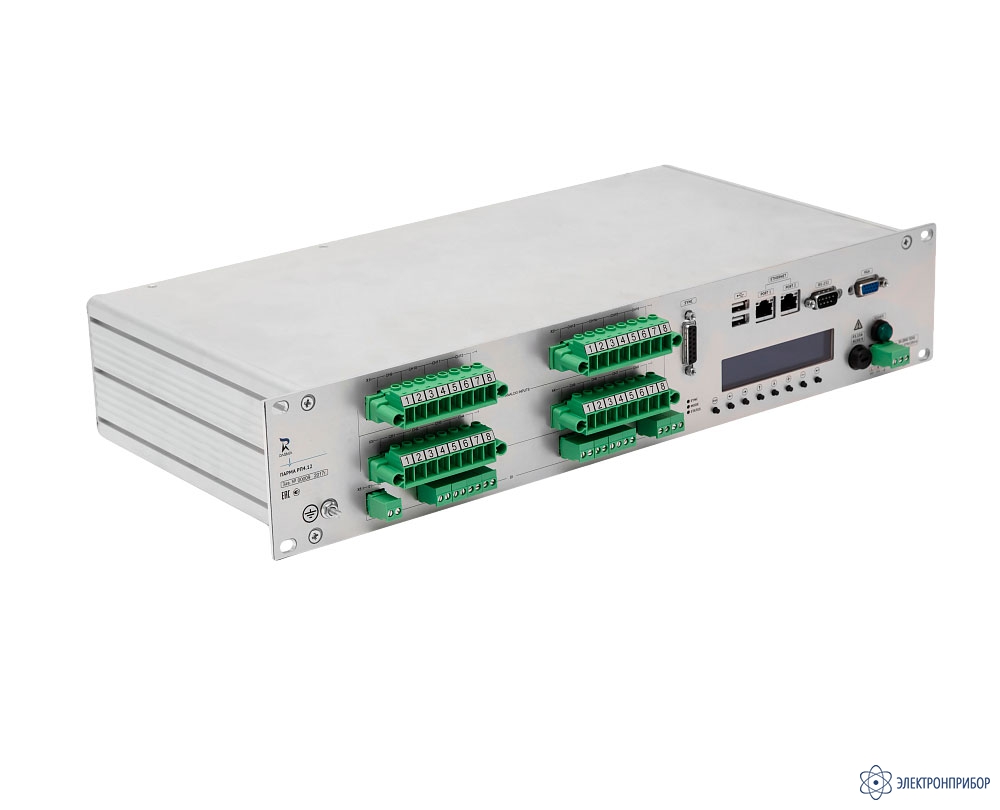

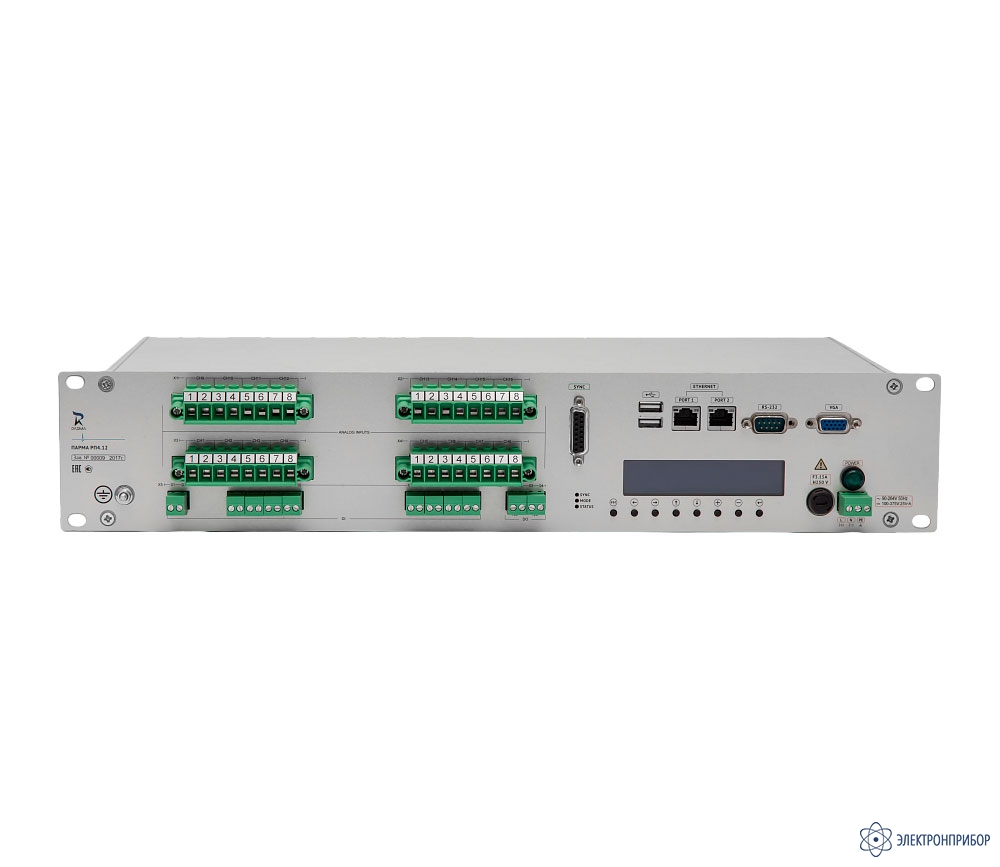

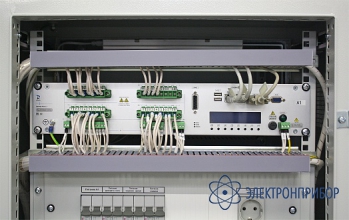

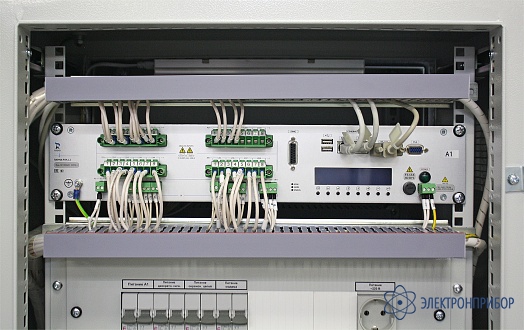

    • Регистратор выполнен в виде моноблока в 19-ти дюймовом корпусе 2U с односторонним обслуживанием;
    • Регистрация 16 аналоговых каналов для регистрации аварийных событий (РАС);
    • Функционал УВИ(PMU) с возможностью подключения до двух присоединений;
    • Одновременное совмещение функционала УВИ(PMU) и РАС;
    • 32 дискретных канала;
    • 2 выходных дискретных сигнала для цепей сигнализации;
    • Регистрация «цифровых» сообщений по протоколам МЭК61850-9.2 SV и МЭК61850-8.1GOOSE.

    Отличительные особенности:

    • Регистрация аварий, в том числе длительных, каскадных, с привязкой измерений к астрономическому времени с погрешностью 1 мкс;
    • Функции: РАС, УВИ/PMU, ОМП, МИП;
    • Широкий диапазон аналоговых входов: AC 0–200A, 0–460B,DC 0–25A, 0–650B;
    • Метрологически аттестованные высокие точности измерений с категорией качества А по ЭМС;
    • Годограф сопротивлений;
    • Частота дискретизации до 19200 Гц;
    • Применение для аварийной регистрации токов датчиков Vacuum Schmelse, передающих сигнал в широком частотном диапазоне, с малой угловой погрешностью, без потери постоянной составляющей;
    • Возможность удаленного и местного управления;
    • Гибкая логика уставок записи аварийных процессов;
    • Групповой пуск по сети;
    • Возможность одновременной регистрации аналоговых сигналов и «цифровых» сообщений в одном приборе.

    Функционал УВИ / PMU:

    • Поддерживают вычисление и передачу данных в режиме on-line по протоколу С37.118-2011;
    • Имеют два встроенных интерфейса Ethernet для подключения к ЛВС объекта установки;
    • Сохраняют данные для последующего доступа по FTP – режим off-line.

    Функциональные возможности:

    • Автоматическое определение в реальном времени поврежденной линии, вида короткого замыкания и расстояния; учет взаимоиндукций линий и отпаек с выводом на индикатор всех возможных решений;
    • Регистрация параметров электрических сетей в режиме «самописец»;
    • Автоматизированная поверка;
    • Режим «вольтметр» позволяет просматривать текущие значения аналоговых и дискретных сигналов на индикаторе;
    • Регистрация длительных каскадных аварийных процессов с предысторией;
    • Регистрация напряжений и сил токов любой формы в нормальных и аварийных режимах;
    • Регистрация аварийного процесса без «мертвой зоны»;
    • Пуск регистратора по симметричным составляющим нескольких присоединений, по действующему значению аналогового сигнала, по частоте, по гармоникам, по изменению любых дискретных сигналов;
    • Автоматическая передача аварийного файла и экспресс-отчета по каналу Ethernet;
    • Дистанционное управление, контроль и диагностика регистратора по локальным и телефонным сетям;
    • Дистанционное управление, контроль и диагностика регистратора по локальным и телефонным сетям;
    • Программное обеспечение доступа, анализа и сервиса, функционирующее в среде Win 95 и выше, протокол TCP/IP;
    • Мощная программная поддержка для анализа и печати аварийных процессов – Transcop;
    • Представление аварийного файла в форматах Comtrade и CSV для совместимости с другими устройствами и воспроизведения аварий;
    • Доступ по GSM модему, GPRS роутеру.
  • Характеристики измерительного блока в зависимости от исполнения:

    Децимальный номер КД Вид синхронизации Колличество дискретных входов/выходов, шт. Исполнение корпуса регистратора
    РА2.703.059 NMEA PPS (RS-485) с комплектом антенны и кабелем* 16 / 2 Одностороннее исполнение
    РА2.703.059-01 IRIG-B (TTL) 16 / 2
    РА2.703.059-02 IRIG-B и NMEA PPS (Optical) 16 / 2
    РА2.703.059-03 NMEA PPS (RS-485) с комплектом антенны и кабелем* 32 / 4 Двустороннее исполнение
    РА2.703.059-04 IRIG-B (TTL) 32 / 4
    РА2.703.059-05 IRIG-B и NMEA PPS (Optical) 32 / 4
    * Длина кабеля уточняется при заказе, максимальная длина - 150 м

    Технические характеристики регистратора аварийных событий и переходных процессов (PAC/PMU) Парма РП 4.12:

    Наименование измеряемой величины Единица измерения Диапазон измерений Верхние пределы измерений Пределы допускаемой погрешности измерения приведенной1), (γ) % относительной, (δ) % абсолютной (∆)
    Режим «Измеритель», « Регистратор» и «Самописец»
    Напряжение постоянного тока В от 1,0·10-3 до 1000,0 0,2; 1,0; 20,0; 100,0; 200; 260,0; 420,0; 530,0; 650,0; 1400,0 γ=±0,05; при U≤0,1Uк δ=±0,5; при U≥0,1Uк
    Действующее значение напряжения переменного тока В от 0,7·10-3 до 1000,0 0,14;0,7;14,0; 70,0;140,0;180,0; 300,0; 350,0; 460,0; 1000,0 γ=±0,05; при U≤0,1Uк δ=±0,5; при U≥0,1Uк
    Сила постоянного тока мА от 3,5×10-2 до 3,0 8,0; 30,0 γ=±0,05; при I≤0,1Iк δ=±0,5; при I≥0,1Iк
    А от 30,0×10-2 до 25,0 0,5; 1; 2,5; 5,0; 10,0; 16,0; 20,0;50,0;55,0; 170,0; 282,0 γ=±0,05; при I≤0,1Iк δ=±0,5; при I≥0,1Iк
    Действующее значение силы переменного тока мА от 2,5×10-2 до 20,0 5,0; 20,0 γ=±0,05; при I ≤0,1Iк δ=±0,5; при I≥0,1Iк
    А от 2,0×10-2 до 200,02) 0,35; 0,7;2,0; 3,5;7,0; 11,0;14,0; 36,0; 60,0; 120,0; 200,0 γ=±0,05; при I≤0,1Iк δ=±0,5; при I≥0,1Iк
    Режим « Регистратор» и «Самописец»
    Частота переменного тока Гц от 40,0 до 65,0 ∆=±0,05 при U≥0,1Uк, I≥0,1Iк
    Угол сдвига фаз между напряжением и током одной фазы основной частоты градус   от 0 до 360 ∆=±0,5 при U≥0,1Uк, I≥0,1Iк
    Режим «Самописец»
    Активная мощность по фазе (по трем фазам) Вт от 0 до Uк·Iк от 0 до 3x(Uк·Iк) Определяется выбранными пределами токов и напряжений δ=±[0,5+0,05(Рк/Ри-1)] при ƖcosϕƖ≥0,2
    Реактивная мощность по фазе (по трем фазам) вар от 0 до Uк·Iк от 0 до 3x(Uк·Iк) δ=±[0,5+0,05(Qк/Qи-1)] при ƖsinϕƖ≥0,2
    Полная мощность по фазе (по трем фазам) ВА от 0 до Uк·Iк от 0 до 3x(Uк·Iк) δ=±[0,5+0,02(Sк/Sи-1)]
    Примечание:
    Uк (Iк) – конечное значение (верхний предел) диапазона измерения напряжения (силы тока).
    Uи (Iи) – измеренное значение напряжения (силы тока).
    Pк(Qк) (Sк)– конечное значение диапазона измеряемой активной/реактивной/полной мощности.
    Pи (Qи) (Sи)– измеренное значение активной/ реактивной/полной мощности.
    1) – за нормирующее значение принимается конечное значение (верхний предел) диапазона измерения.
    2) – измерение силы тока свыше 30 А, на каналах 40, 60, 80, 100, 150 и 200 А по условиям термической стойкости осуществляется в течение 1 с.
    Чувствительность пуска по уровню измеряемых напряжений, сил токов, должна быть ± 0,5 % от предела измеряемой величины.
    Чувствительность пуска по уровню измеряемой частоты (отклонения частоты) должна быть не более ±0,005 Гц
    Чувствительность пуска по уровню измеряемых симметричных составляющих действующего значения фазного напряжения прямой последовательности должна быть не более ±0,5 % от установленного значения уставки; обратной и нулевой последовательности не более ±1 % от установленного значения уставки.
    Для пуска регистратора по уровню действующих значений симметричных составляющих напряжения и силы переменного тока (прямой, обратной и нулевой последовательности) могут быть использованы только каналы с одинаковыми пределами измерения действующего значения напряжения и силы переменного тока.
    Чувствительность пуска по уровню измеряемых симметричных составляющих действующего значения силы фазного тока прямой последовательности должна быть не более ± 0,5 % от установленного значения уставки; обратной и нулевой последовательности не более ± 1 % от установленного значения уставки.
    Регистратор должен обеспечивать измерение и пуск по n-ым гармоническим составляющим напряжения и тока при n = от 2 до 20 с коэффициентом искажения синусоидальности до 30 %, значение которого должен задавать пользователь при формировании условий пуска.
    В режиме «Самописец» регистратор должен обеспечивать время усреднения от 0,1 до 5 с с шагом 0,1 с.
    Функция «Синхронизированные векторные измерения»
    Наименование измеряемой величины Единица измерения Диапазон измерений Пределы допускаемой погрешности измерения приведенной1), (γ) % относительной, (δ) % абсолютной (∆) Примечание
    Действующее значение напряжения переменного тока  В  от 0,017 до 140,0  γ=±0,015%  при U≤0,15Uк
    от 0,055 до 460,0  δ=±0,1%  при U≥0,15Uк
    Действующее значение напряжения прямой последовательности  В  от 0 до 140,0 γ=±0,02%  при U≤0,15Uн
    от 0 до 460,0 δ=±0,2%  при U≥0,15Uк
    Действующее значение напряжения нулевой последовательности  В  от 0 до 140,0 γ=±0,02%  при U≤0,15Uк
    от 0 до 460,0 δ=±0,2%  при U≥0,15Uк
    Действующее значение напряжения обратной последовательности  В  от 0 до 140,0 γ=±0,02%  при U≤0,15Uк
    от 0 до 460,0 δ=±0,2%  при U≥0,15Uк
    Частота переменного тока  Гц  от 45,0 до 55,0  ∆=±0,001  U≥0,1Uк
    Действующее значение силы переменного тока  А  от 0,0004 до 2  γ=±0,02 %  при I≤0,1·Iк
    от 0,0022 до 11  δ=±0,2%  при I≥0,1Iк
    Действующее значение силы переменного тока прямой последовательности  А  от 0,0004 до 2  γ=±0,03 %  при I≤0,1·Iк
    от 0,0033 до 11  δ=±0,3%  при I≥0,1Iк
    Действующее значение силы переменного тока обратной последовательности  А  от 0,0004 до 2  γ=±0,03 %  при I≤0,1·Iк
    от 0,0033 до 11  δ=±0,3%  при I≥0,1Iк
    Действующее значение силы переменного тока нулевой последовательности  А  от 0,0004 до 2  γ =±0,03 %  при I≤0,1·Iк
    от 0,0033 до 11  δ=±0,3%  при I≥0,1Iк
    Угол сдвига фаз между напряжениями  °C  от 0 до 360  ∆=±0,1  при U≥0,1Uк, I≥0,1Iк
    Угол сдвига фаз между токами  °C  от 0 до 360  ∆=±0,1  при U≥0,1Uк, I≥0,1Iк
    Угол сдвига фаз между напряжением и током одной фазы основной частоты  °C  от 0 до 360  ∆=±0,1  при U≥0,1Uк, I≥0,1Iк
    Фазовый угол2),  °C  от 0 до 360  ∆=±0,05  при U≥0,1Uк, I≥0,1Iк
    Активная мощность по фазе
    (по трем фазам)
    Вт  от Uн·Iн до Uк·Iк
    (от Uн·Iн до 3×(Uк·Iк))
    δ=±[0,25+0,02(Рк/Ри-1)]
    при ƖcosϕƖ≥0,2
    Активная мощность прямой, обратной и нулевой последовательности  Вт  от Uн·Iн до Uк·Iк
    (от Uн·Iн до 3×(Uк·Iк))
    δ=±[0,3+0,03(Рк/Ри-1)]
    при ƖcosϕƖ≥0,2
    Реактивная мощность по фазе (по трем фазам)  вар  от Uн·Iн до Uк·Iк
    (от Uн·Iн до 3×(Uк·Iк))
    δ=±[0,25+0,02(Qк/Qи-1)]
    при ƖsinϕƖ≥0,2
    Реактивная мощность прямой, обратной и нулевой последовательности  вар  от Uн·Iн до Uк·Iк
    (от Uн·Iн до 3×(Uк·Iк))
    δ=±[0,3+0,03(Рк/Ри-1)]
    при ƖsinϕƖ≥0,2
    Полная мощность по фазе
    (по трем фазам)
    В·А  от Uн·Iн до Uк·Iк
    (от Uн·Iн до 3×(Uк·Iк))
    δ=±[0,2+0,02(Sк/Sи-1)]
    Полная мощность прямой обратной и нулевой последовательностей  В·А  от Uн·Iн до Uк·Iк
    (от Uн·Iн до 3×(Uк·Iк))
    δ=±[0,25+0,025(Sк/Sи-1)]
    Примечание:  ·  Uн – номинальное действующее значение напряжения, определяется выбранным диапазоном измерений 140 В ( для Uф/Uмф =57,74/100 B) или 460 ( для Uф/Uмф =220/380 B)
    Iн – номинальное действующее значение силы тока, определяется выбранным диапазоном измерений 1,4 (для Iф = 1 А); или 6,5 А (для Iф = 5 А) ·  Pк(Qк) (Sк)– конечное значение диапазона измеряемой активной/реактивной/полной мощности;
    Pи (Qи) (Sи)– измеренное значение активной/ реактивной/полной мощности;
    1) за нормирующее значение принимается конечное значение диапазона измерения
    2) фазовый угол нуля градусов определяется как максимальное, положительное значение косинуса, совпадающего с 1 pps –UTC
    Наименование параметра Обозначение
    Синхрофазоры
    Синхрофазор напряжения фазы A  V_A
    Синхрофазор напряжения фазы В  V_B
    Синхрофазор напряжения фазы С  V_C
    Синхрофазор тока фазы А  I_A
    Синхрофазор тока фазы В  I_B
    Синхрофазор тока фазы С  I_C
    Синхрофазор напряжения прямой последовательности  V_1
    Синхрофазор напряжения обратной последовательности  V_2
    Синхрофазор напряжения нулевой последовательности  V_0
    Синхрофазортока прямой последовательности  I_1
    Синхрофазортока обратной последовательности  I_2
    Синхрофазортока нулевой последовательности  I_0
    Аналоговые сигналы
    Частота напряжения фазы A  F_V_A
    Частота напряжения фазы B
  • Комплект поставки Парма РП 4.12

    Наименование Количество
    1 Блок измерительный 1
    2 Комплект крепежа 1
    3 Вставка плавкая F3.15AH250V 1
    4 Внешний накопитель USB с ПО (дистрибутивный) 1
    5 Внешний накопитель USB с ПО (сервисный) 1
    6 «Программное обеспечение. Регистратор электрических процессов «ПАРМА РП4.12»(в т.ч. руководство пользователя, формуляр) (Комплект) 1
    7 «TRANSCOP». Универсальная программа просмотра, анализа и печати данных» (в т.ч. руководство пользователя – на бумажном носителе, СD-диск с программой TRANSCOP и эл. версией руководства пользователя, лицензионное соглашение и регистрационный купон и формуляр) (Комплект) 1
    8 РА1.004.012 РЭ «Регистратор электрических процессов «ПАРМА РП4.12». Руководство по эксплуатации 1
    9 РА1.004.012 ФО «Регистратор электрических процессов «ПАРМА РП4.12». Формуляр 1
    10 «Регистратор электрических процессов «ПАРМА РП4.12». Методика поверки (на flash-накопителе) 1
