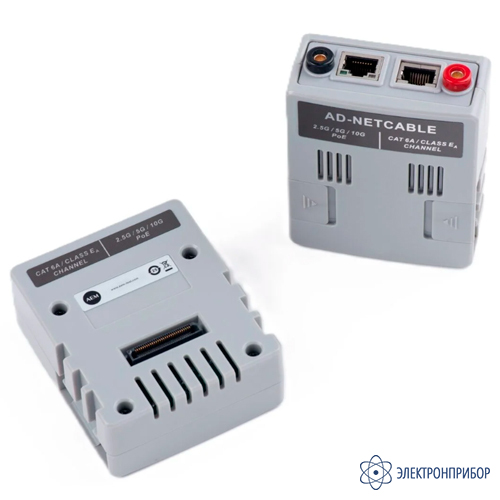

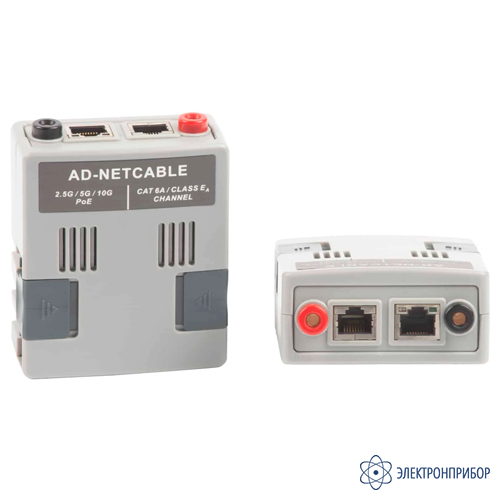

AD-NETCABLE — комплект адаптеров для тестирования PoE и мультигигабитных каналов

Назначение комплекта адаптеров для тестирования PoE и мультигигабитных каналов AD-NETCABLE:

Адаптеры AD-NETCABLE используются для оценки производительности высокоскоростных Ethernet каналов, включая 1 / 2.5 / 5 / 10GBASE-T, и для нагрузочного тестирования PoE портов коммутаторов.

Тестер TestPro CV100 проверяет кабельную линию на соответствие стандартам Ethernet высокой производительности, включая 1 / 2.5 / 5 / 10GBASE-T. Измерение сквозного отношения сигнал/шум (SNR) обеспечивает быструю и объективную оценку производительности линии в условиях сетевой нагрузки. Беспроводные точки доступа (AP) являются одними из самых широко распространенных сегодня устройств IoT, а беспроводным AP 802.11ac Wave 2 требуются скорости магистральной линии 2.5 и 5 GigE для работы с максимальной производительностью. Кроме того, эти устройства могут питаться по PoE и, в силу характера скорости линии, требуют, чтобы все четыре пары были терминированы. TestPro CV100 может сертифицировать кабельную инфраструктуру в соответствии со стандартами TIA, проверять скорость соединения в соответствии со стандартом IEEE 8023.bz, относящуюся к 1 / 2.5 / 5 / 10GigE, и проверять загруженный PoE++ в соответствии со стандартом IEEE 802.3bt до 90 Вт, а также более низкие уровни мощности для IEEE 802.3at/af и UPoE.

Описание комплекта адаптеров для тестирования PoE и мультигигабитных каналов AD-NETCABLE:

Тестирование PoE

Представим, что Вам необходимо узнать - подключена ли линия к источнику PoE? Каков его тип и хватит ли его мощности, чтобы запитать новую точку доступа?

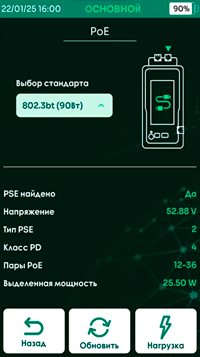

Адаптер AD-NETCABLE подключается вместо устройства-потребителя (PD - Powered Device). При подключении и выборе стандарта тестирования, прибор автоматически определяет такие параметры:

• Подключен ли тестируемый канал к источнику PoE? (PSE - Power Supply Equipment).
• Напряжение тестируемой цепи (0-57В).
• Тип PSE (1-4).
• Наивысший класс PD, доступный в этой линии (0-8).
• Задействованные для PoE пары.
• Выделенная мощность (Мощность выделенная для PD).

Нагрузочный тест PoE

Предположим, Вы хотите узнать - как поведёт себя линия при подключении нового устройства-потребителя PoE и значения основных параметров.

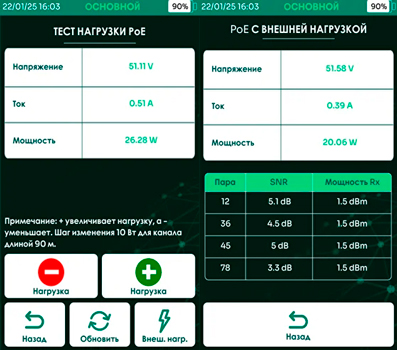

Адаптер AD-NETCABLE может выступать в качестве внутренней нагрузки, изменяя потребляемую мощность с шагом 10 Вт. Данная функция позволяет определить - выдержит ли тестируемая линия подключение устройства потребителя PoE. Однако, такой тест даёт представление о работе устройства в линии только в короткий промежуток времени, при переключении значений внутренней нагрузки.

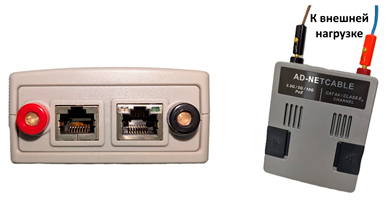

Для получения более подробной информации, адаптер AD-NETCABLE позволяет тестировать линию с подключённой внешней нагрузкой в реальном времени и определять такие параметры как:

• реальную мощность, доступную на разъёме PD;
• SNR каждой пары;
• мощность Rx каждой пары.

Тестирование с внешней нагрузкой в реальном времени может быть полезно при диагностике нестабильной работы высокоскоростных каналов с PoE (2,5 / 5 / 10 Гбит/с). Например, когда характеристики линии "плывут" с течением времени из-за перегрева кабеля, возникающего в следствии больших токов PoE.

Тестирование Multi-Gig линий

AD-NETCABLE является многоцелевым адаптером и помимо тестирования PoE, позволяет выполнять квалификацию Multi-Gig линий.

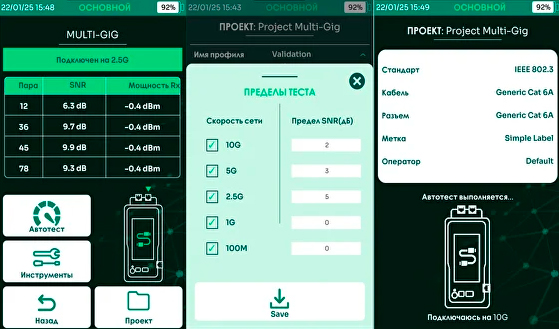

При включении режима Multi-Gig, тестер автоматически подключается на скорости 2,5 / 5 / 10 Гбит/с (если это возможно) и выводит на экран данные об SNR и Мощности Rx каждой пары. До проведения основного тестирования, появляется возможность настроить Ваш проект - указать тестируемый стандарт, параметры кабеля и разъёма. А также внести пределы SNR для каждой скорости соединения.

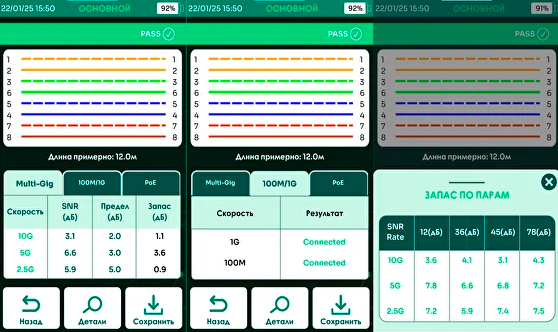

После проведения основного теста (Автотест), прибор предоставит такие данные как:

• Отношение сигнал/шум (SNR) для 2,5 / 5 / 10 Гбит/с (худший показатель по всем парам)
• Установленный предел и оставшийся запас по SNR
• Установлено ли соединение на скорости 1 Гбит/с и 100 Мбит/с
• SNR каждой пары

При наличии в тестируемой линии источника PoE (PSE), прибор также покажет результаты тестирования PoE:

• Тип PSE (1-4)
• Наивысший класс PD, доступный в этой линии (0-8)
• Напряжение и силу тока
• Выделенная мощность (Мощность выделенная для PD)

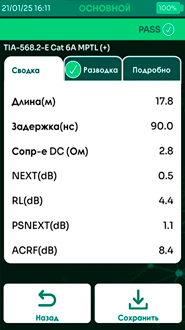

Сертификация 6А категории

И конечно же, адаптер AD-NETCABLE позволяет сертифицировать кабель категории 6А/EA на канал. Простое переключите прибор в режим сертификации, подсоедините тестируемый кабель и запустите Автотест.
