Ультразвуковые детекторы утечек газа

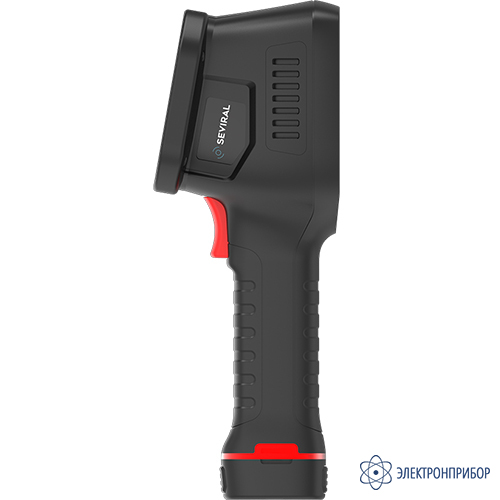

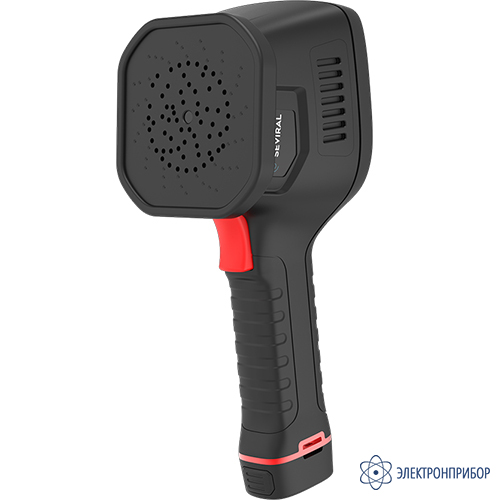

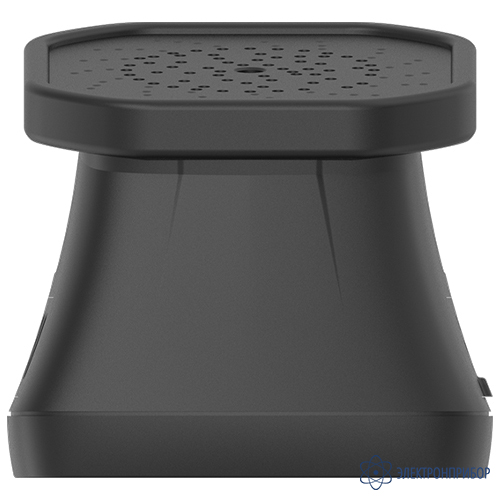

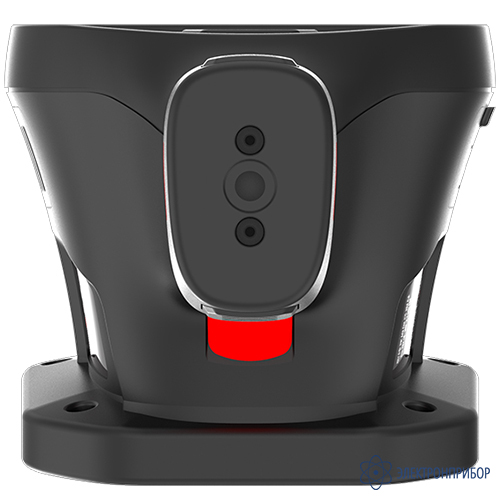

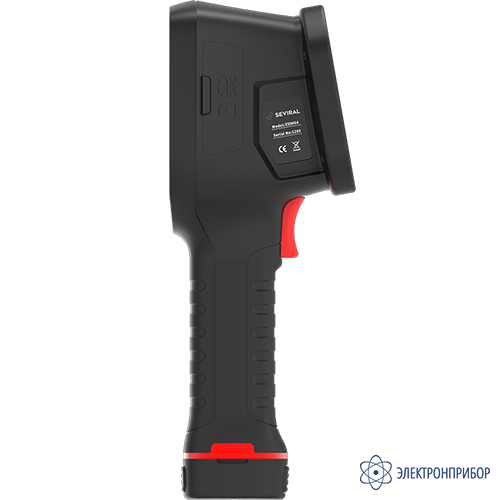

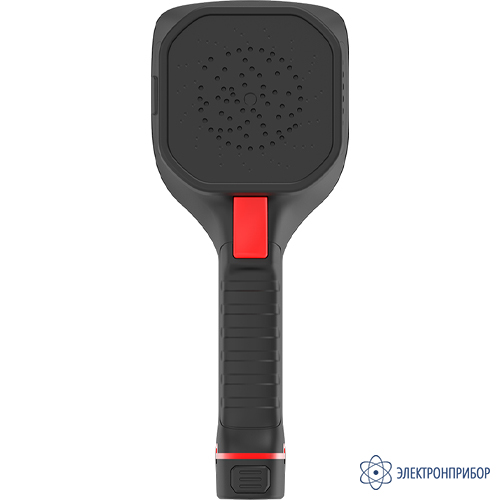

Seviral ВАД-64 — визуально-акустическая камера
Код товара: 85322-
-
Производитель
Назначение визуально-акустической камеры Seviral ВАД-64:
Камера Seviral ВАД‑64 предназначена для оперативного поиска утечек сжатых газов (включая метан, пропан, хладагенты) и выявления частичных разрядов в электрооборудовании — трансформаторах, изоляторах, распределительных устройствах. Преобразует ультразвуковые сигналы в наглядное изображение с акустической картой поверх видеопотока.
Основные функции визуально-акустической камеры Seviral ВАД-64:
- обнаружение и количественная оценка утечек газа (мл/мин, уровень потерь);
- выявление и классификация частичных разрядов: точечные, плавающие, поверхностные, коронные;
- фото- и видеосъёмка дефектов с наложением акустической карты;
- отображение PRPD-диаграммы для анализа частичных разрядов;
- автоматическая индикация точки с максимальным уровнем звука;
- беспроводная передача данных: Wi‑Fi, 4G, Bluetooth, USB;
- геопривязка снимков (встроенный GPS).
Особенности визуально-акустической камеры Seviral ВАД-64:
- широкий частотный диапазон: 2 кГц - 100 кГц (ультразвук и слышимые звуки);
- дальность обнаружения от 0,3 до 130 метров;
- высокая точность позиционирования источника звука — погрешность менее 5 см на 1 метре;
- фиксация очень тихих источников (от < 20 дБ SPL);
- работоспособность при низких температурах до -20 °C;
- лёгкий переносной корпус (650 г), защита IP54 от пыли и брызг;

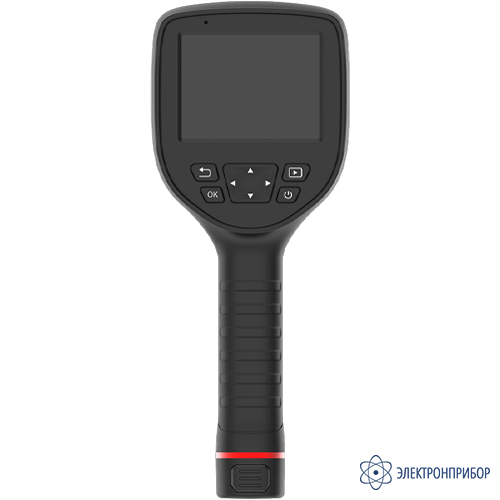

- яркий 3,5‑дюймовый экран, читаемый при солнечном свете.
Области применения визуально-акустической камеры Seviral ВАД-64:
- энергетика: подстанции, ЛЭП, распределительные устройства;
- нефтегазовая отрасль: трубопроводы, фланцы, арматура — поиск утечек метана, пропана;
- промышленность: утечки сжатого воздуха, азота, хладагентов;
- железнодорожный транспорт: диагностика тормозных систем и пневмооборудования;
- компрессорные и насосные станции: оперативный контроль герметичности;
- электротехнические лаборатории: выявление частичных разрядов в изоляции, трансформаторах, вводах.
-
-
Технические характеристики визуально-акустической камеры Seviral ВАД-64:
Параметр Значение Акустические параметры Тип микрофона 64 цифровых кремниевых MEMS-микрофона Чувствительность микрофона -26 дБFS при 1 кГц Частотный диапазон 2 кГц - 100 кГц Расстояние обнаружения 0,3 - 130 м (зависит от сигнала) Частота кадров акустического изображения 25 Гц Максимальный уровень звукового давления 120 дБ Минимальный отображаемый уровень звука < 20 дБ SPL (зависит от частоты) Частота дискретизации акустического сигнала 200 кГц Погрешность позиционирования < 0,05 м на 1 м (при 40 кГц) Режимы обнаружения утечка газа, частичные разряды PRPD-диаграмма поддерживается Минимальная обнаруживаемая утечка газа 30 мл/мин (3 м, 0,12 МПа) Типизация частичных разрядов точечный, плавающий, поверхностный, коронный Видеокамера (видимый свет) Фокусное расстояние 2,7 мм Поле зрения (FOV) 66° Максимальное разрешение фото 2592 × 1944 Разрешение экрана 800 × 480 (видео 800 × 480) Фокусировка фиксированная Дисплей Экран 3,5", 640×480, читаемый при солнце Цветовые палитры 8 (железо-красная, серая, инверсная и другие) Связь и передача данных Wi-Fi, 4G, Bluetooth, USB GPS встроенный, геотегинг Хранение SD-карта 32 ГБ (в комплекте), фото JPG, видео MP4 Питание Тип батареи сменный Li-Ion Напряжение 12 В DC Время работы > 2 часа (25°C, обычное использование) Зарядное устройство двухместный стакан Физические параметры Вес 650 г Размеры 102 × 95 × 257 мм Условия эксплуатации Рабочая температура от -20°C до +55°C Температура хранения от -40°C до +70°C Влажность ≤ 95% (без конденсации) Степень защиты IP54 -
Комплект поставки Seviral ВАД-64
№ Наименование Количество 1 Визуально-акустическая камера Seviral ВАД‑64 1 2 Сменный литий-ионный аккумулятор 1 3 Двухместное зарядное устройство (зарядный стакан) 1 4 Высокоскоростная SD‑карта 32 ГБ 1 5 Кабель USB для передачи данных на ПК 1 6 Руководство пользователя и документация 1 -
Файлы для Seviral ВАД-64
