WDM/TI — приемный блок сигналов с датчиков BDM/T (с экраном)

Назначение приемного блока сигналов WDM/TI с датчиков BDM/T (с экраном):

Датчик BDM/T монтируется непосредственно на токоведущих частях высоковольтного оборудования и измеряет температуру в месте установки при помощи встроенного интегрального датчика температуры.

Результаты измерений температуры по стандартному беспроводному интерфейсу Bluetooth BLE передаются в приемники беспроводной информации WDM, WDM/T или WDM/TI производства фирмы ДИМРУС на расстояние до 100 метров. Допускается использование приемников интерфейса Bluetooth производства других фирм, но в этом случае будет передаваться нешифрованная информация.

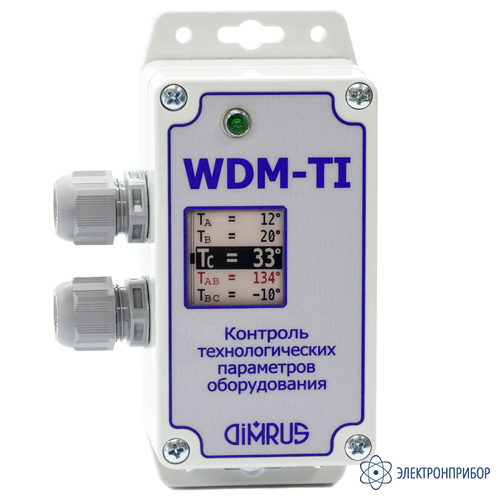

Приемник марки WDM/TI отличается от WDM/T тем, что имеет на лицевой стороне графический экран, при помощи которого текущие значения температур контролируемых точек можно контролировать визуально.

Беспроводные приемники BDM/T, принимающие информацию от датчиков температуры, монтируются в релейном отсеке ячейки КРУ на боковую стенку или на общую DIN рейку. Наличие металлической стенки между высоковольтным и релейным отсеками практически не сказывается на качестве беспроводной передачи информации.

Информация от приемников беспроводной информации передается в систему АСУ-ТП подстанции по стандартному проводному интерфейсу RS-485.

Для обеспечения селективности и защиты передаваемой технической информации каждый датчик имеет свой уникальный MAC номер и универсальный код шифрования информации.

При установке датчика внутри ячейки осуществляется привязка MAC адреса к выбранной точке контроля температуры внутри ячейки для обеспечения идентификации и уникальности передаваемой датчиком информации.

При необходимости универсальный код шифрования информации беспроводного датчика BDM/T может быть изменен пользователем на уникальный, привязанный к каждому конкретному датчику.
