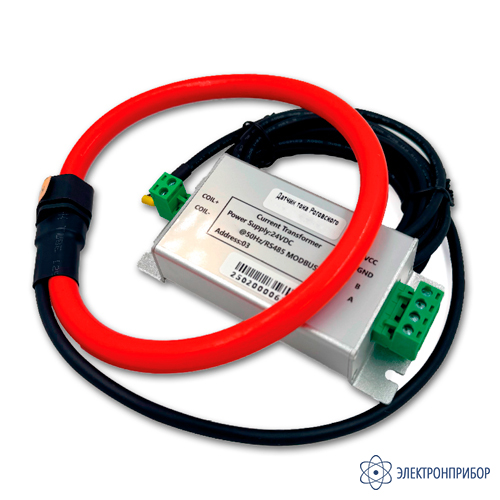

КСР-7 — датчик тока Роговского (номинальное вторичное значение RS-485)

Код товара: 82406
  • 4 варианта исполнения

    Сертификаты

    Назначение датчика тока Роговского (номинальное вторичное значение RS-485) КСР-7:

    Датчики тока Роговского КСР предназначены для измерения силы переменного тока и передачи полученных значений приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и напряжения до 10 кВ.

    Принцип действия датчиков основан на преобразовании магнитного потока, создаваемого измеряемым током, в низковольтное напряжение переменного тока.

    По конструкции датчик выполнен из гибкого измерительного кольца и интегратора напряжения. На выходе интегратора формируется различные выходные сигналы, пропорциональные измеренной силе переменного тока.

    Преимущества датчика тока Роговского (номинальное вторичное значение RS-485) КСР-7:

    • Разъемная конструкция дает возможность размещения прибора на существующие шины и кабели без их демонтажа, что значительно упрощает установку.
    • Габаритные размеры и вес гораздо меньше в сравнении с обычными трансформаторами тока.
    • Возможность работы в условиях повышенной влажности воздуха (до 100 %) и тумана, что позволяет устанавливать их на улице без специальной защиты.
    • Высокая линейность преобразования в диапазоне от 100 А до 200 кА.
    • Возможность использования для проводов больших размеров (с диаметром до 600 мм) или неправильной формы.

    Применение датчика тока Роговского (номинальное вторичное значение RS-485) КСР-7:

    • в схемах измерения низковольтных устройств зданий и сооружений;
    • в схемах передачи и распределения электроэнергии, в том числе внутри других изделий;
    • для коммерческого учета электроэнергии.

    Структура условного обозначения датчиков тока Роговского серии КСР:

    (1) По таблице "Метрологические характеристики"

  • Технические характеристики датчика тока Роговского (номинальное вторичное значение RS-485) КСР-7:

    Метрологические характеристики
    Параметр Значение
    КСР-1 КСР-2 КСР-3 КСР-4 КСР-5 КСР-6 КСР-7
    Номинальный первичный ток Iн в диапазоне, Iн А 100-200000
    Диапазон измерений, % от номинального первичного тока 5-100
    Номинальное вторичное значение ~ 5 А ~ 1 А ~ 0,333 В ~ 100 мВ ~ 100 мА ⎓ 4-20 мА RS485
    Класс точности, % 1
    Технические характеристики
    Параметр Значение
    Номинальное напряжение трансформатора, кВ 10
    Напряжение питания, кВ ⎓ 24 В
    Номинальная частота напряжения сети, Гц 50
    Количество каналов 1, 3, 12
    Электрическая прочность изоляции, не менее кВ 10
    Степень защиты корпуса кольца по ГОСТ 14254-2015 IP67
    Климатическое исполнение и категория по ГОСТ 15150-69 У1
    Рабочие условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    от -25 до +70
    95 при +35 °C

  • Комплект поставки КСР-7

    № Наименование Количество
    1 Датчик тока Роговского (номинальное вторичное значение RS-485) КСР-7 в выбранном исполнении 1
