Концевые и соединительные кабельные муфты холодной усадки

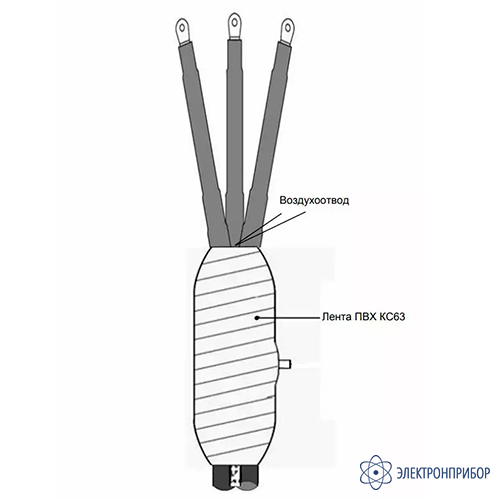

ИМАГ-РК-БПИ — ремонтный комплект для муфт и оболочки кабеля с БПИ-изоляцией на 10 кВ

Код товара: 85001
  • 4-6 дней

    • Гарантия

      1 год

    • Артикул

      ИМАГ-РК-БПИ

    Назначение ремонтного комплекта для муфт и оболочки кабеля с БПИ-изоляцией на 10 кВ ИМАГ-РК-БПИ:

    ИМАГ-РК-БПИ – это комплект для ремонта текущих концевых муфт и оболочек на кабеле с бумажной пропитанной изоляцией. Применяется для кабеля любого сечения.

    Комплект разработан специально для применения на предприятиях горнодобывающей и металлургической промышленности, в том числе в подземных горных выработках. Метод нагнетания компаунда позволяет эффективно противодействовать появлению течей масла из-под восстановленной оболочки.

    Главным преимуществом применения комплектов типа ИМАГ-РК-БПИ является возможность производить ремонт кабеля в местах течей масла без вырезания поврежденного элемента – муфты или участка кабеля.

    Особенности ремонтного комплекта для муфт и оболочки кабеля с БПИ-изоляцией на 10 кВ ИМАГ-РК-БПИ:

    • метод идеально подходит для вертикального монтажа;
    • кабель ремонтируется в местах течи масла без вырезания поврежденного участка кабеля или муфты и ремонт занимает меньше времени;
    • применяется для кабеля любого сечения;
    • универсальность применения;
    • закрытое смешивание и заливка компаунда обеспечивает отсутствие прямого контакта с компаундом при работе;
    • не требуется применение огня/нагрева.

    Сравнительная таблица ремонтных комплектов ИМАГ:

    Наименование комплекта Виды ремонтов Марки силового кабеля
    ИМАГ-РК-1-КИТ до 1 кВ
    для соединения, оконцевания и ремонта кабеля
    (комплекта хватает на 5-10 ремонтов)    		 для неэкранированного кабеля с СПЭ изоляцией типа КГ или аналогов
    ИМАГ-РК-5-КИТ до 6 кВ
    для соединения и ремонта кабеля от устранения задира до сращивания жил
    (комплекта хватает на 3-5 ремонтов)    		 для гибкого экранированного кабеля с резиновой изоляцией типа КГЭ, КГЭШ или аналогов
    ИМАГ-РК-35-КИТ до 35 кВ
    для ремонта оболочки кабеля, небольших вырывов и задиров
    (комплекта хватает на 3-5 ремонтов)    		 для гибкого экранированного кабеля с СПЭ изоляцией типа КГЭ, КГЭШ или аналогов
    ИМАГ-РК-БПИ до 10 кВ
    для ремонта концевых муфт и оболочек на кабеле с бумажной пропитанной изоляцией
    (комплекта хватает на 1-2 ремонта)    		 для кабелей с БПИ-изоляцией СБ, ЦСБ, СБГ, АСБ и их аналогов

  • Комплект поставки ИМАГ-РК-БПИ

    № Наименование Количество
    1 Очиститель контактов LAVR, 335 мл / Ln1728 1
    2 Перчатки нейлоновые с нитриловым 1/2 облива 1
    3 Объемная сетка в виде ленты для создания объемного сростка Scotch P3F, 50 мм х 7 м 2
    4 2183 виниловая лента E-Z, 101 мм х 30 м 2
    5 Пружинное кольцо CFS P, 64 31 - 50 мм 4
    6 Изоляционная лента ПВХ высшего класса KC63, 38 мм х 0,18 мм х 20 м 1
    7 Чулок из луженой медной сетки для экранирования /заземления,  3M™ SS 25 мм 2 х 1 м 1
    8 Самослипающаяся силиконовая резиновая изоляционная лента KC73, 19 мм х 0,76 мм х 9,15 м 1
    9 Силиконовая герметизирующая мастика 3М для заделки корешка кабеля с бумажной изоляцией, 75г 2
    10 Электротехнический компаунд 2131, 600 г 2
    11 Шлифовальный материал, Р120 2
    12 Клапан для закачки компаунда, P1B 2
    13 Насадка P5B для подключения к пакету с компаундом 2
    14 Салфетка безворсовая, спиртовая 10
