ДИХРОН-ЧК — первичные часы (минутные)
Код товара: 73419-
Является модификацией ДИХРОН
-
Гарантия
1.5 года

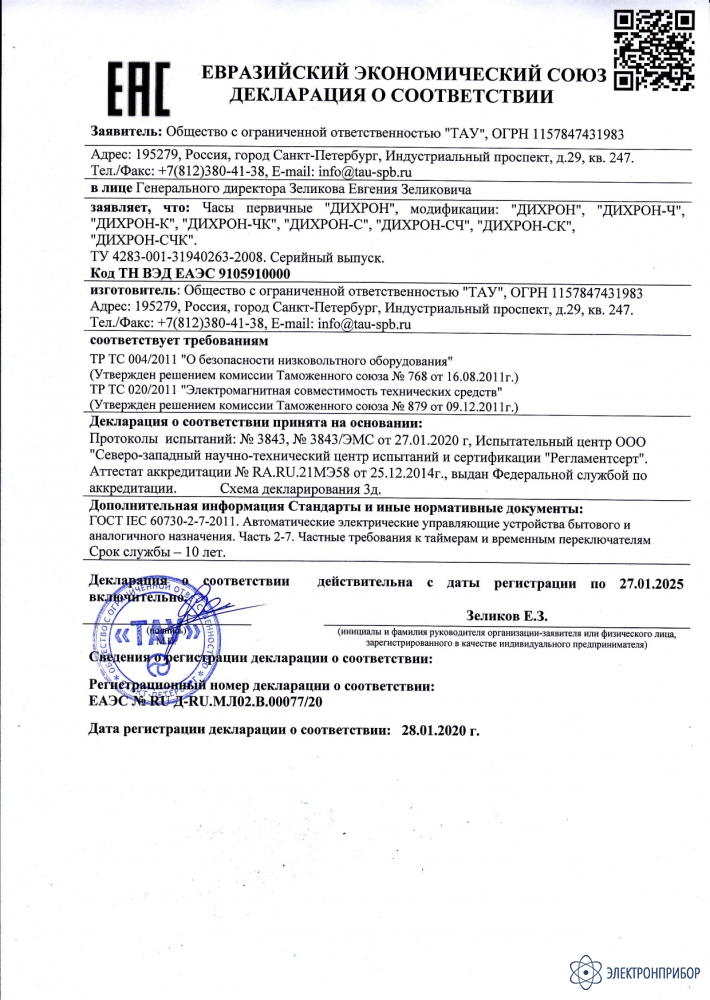

Сертификаты
Назначение первичных часов (минутных) ДИХРОН:
Первичные часы (ПЧ) серии ДИХРОН предназначены для управления вторичными стрелочными часами (ВЧ) с минутным отсчетом, объединенными в систему единого времени.
Описание первичных часов (минутных) ДИХРОН:
ПЧ ДИХРОН выдают в линию ВЧ знакопеременные импульсы с периодом 1 минута, напряжением (26±5) В и длительностью 1,6 секунды. Питание — сеть 220 В, 50 Гц.
ПЧ позволяют осуществлять подгон и останов линии ВЧ, а также полуавтоматический перевод ВЧ на летнее и зимнее время (по нажатию соответствующей кнопки).
В ПЧ предусмотрена защита от короткого замыкания в линии ВЧ.
Диапазон рабочих температур: -10...+45 °С.
Суточный ход при температуре (20±5) °С — не более 1,5 секунды.
Габаритные размеры корпуса ПЧ — не более 160х140х70 мм, масса — не более 1 кг.
Сопротивление нагрузки ПЧ — не менее 27 Ом.
ПЧ имеют встроенный аккумулятор для резервирования линии ВЧ при пропадании сетевого напряжения. При восстановлении сетевого питания аккумулятор автоматически подзаряжается.
При пропадании напряжения в сети на время до 3-х недель ПЧ запоминают время отсутствия сетевого питания, а при его возобновлении автоматически подгоняют линию ВЧ до текущего времени.
ПЧ имеют разъемы "ВХ.КОРР.", позволяющий производить коррекцию ПЧ от внешнего блока коррекции (например, БК-2 или БК-3) и "ВЫХ.КОРР.", позволяющий производить временную привязку подключенных к ПЧ устройств (других ПЧ или реле времени). Наличие этих разъемов позволяет объединять несколько ПЧ в систему единого времени.
Варианты исполнения первичных часов (минутных) ДИХРОН:
Выпускается 5 модификаций первичных часов ДИХРОН:
ПЧ ДИХРОН-К по сравнению с ПЧ ДИХРОН дополнительно имеют встроенный блок радиокоррекции по сигналу "6 точек", работающий при подключении ПЧ к городской проводной радиотрансляционной сети. Этот блок обеспечивает постоянную привязку ПЧ и ВЧ к точному времени, а также возможность автоматического перехода ВЧ на летнее и зимнее время.
ПЧ ДИХРОН-Ч по сравнению с ПЧ ДИХРОН дополнительно содержат встроенные годовые часы с вечным календарем и цифровой индикацией. Это обеспечивает возможность автоматического перехода ВЧ на летнее и зимнее время. Счет времени на цифровых встроенных часах осуществляется от выходных минутных импульсов ПЧ.
ПЧ ДИХРОН-Ч могут синхронизировать электронные цифровые часы Импульс и Электроника модификации "ведомые". То есть эти первичные часы могут управлять работой системы единого времени, включающей в себя как стрелочные, так и цифровые вторичные часы. Сигналы поступают в линию цифровых вторичных часов ежечасно. С 55-й секунды 59-й минуты каждого часа идут 5 импульсов длительностью 100 миллисекунд с периодом 1 секунда. В начале нулевой минуты нового часа идет 6-й импульс, длительность которого
T=(2100+N*20) мс, где N - номер наступившего часа.
Сигналы однополярные. Амплитуда сигналов (24±8) В. Ток в линии цифровых часов — до 100 мА. ПЧ имеют устройство для защиты от короткого замыкания и в линии цифровых вторичных часов.
ПЧ ДИХРОН-ЧЦ по сравнению с ПЧ ДИХРОН-Ч обладают повышенной нагрузочной способностью в линии синхронизации цифровых часов. Ток в линии цифровых часов — до 1 А.
ПЧ ДИХРОН-ЧК по сравнению с ПЧ ДИХРОН-Ч дополнительно содержат блок радиокоррекции по радиосигналам "6 точек", передаваемым по проводной радиотрансляционной сети. Это обеспечивает постоянную привязку ПЧ и ВЧ к точному времени, а также возможность автоматического перехода ВЧ на летнее и зимнее время.
-
-
Технические характеристики первичных часов (минутных) ДИХРОН:
Параметр Значение Питание сеть 220 В, 50 Гц Диапазон рабочих температур -10...+45 °С Суточный ход при температуре (20±5) °С не более 1,5 секунды Габаритные размеры корпуса не более 160х140х70 мм Масса не более 1 кг Сопротивление нагрузки не менее 27 Ом -
Комплект поставки ДИХРОН-ЧК
№ Наименование Количество 1 Первичные часы (минутные) ДИХРОН-ЧК 1 -
