JT12A-A JT12A-B JT12A-C

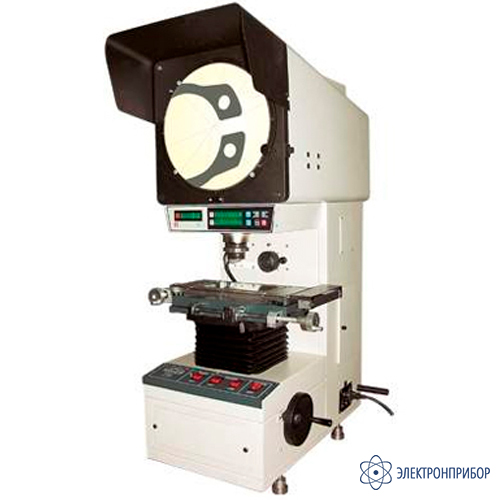

JT12A-A многофункциональный стационарный измерительный проектор прямой (с объективом 10:1)

Код товара: 86354

  • Назначение многофункционального стационарного измерительного проектора прямого (с объективом 10:1) JT12A-A:

    Цифровой измерительный проектор JT12A-A - это точный оптический прибор, предназначенный для измерения изделий различной формы со сложными очертаниями и поверхностью. К данным изделиям относятся фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а так же различные резцы и инструменты.

    Описание многофункционального стационарного измерительного проектора прямого (с объективом 10:1) JT12A-A:

    Цифровой измерительный проектор JT12A-A позволяет проводить следующие виды измерений:

    • Сопоставление измерений со «стандартным изображением». Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а так же изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.
    • Измерения с использованием системы считывания координат X или Y рабочего стола. Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.
    • Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы. Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.
    • Измерение угла посредством поворота проекционного экрана.

  • Технические характеристики многофункционального стационарного измерительного проектора прямого (с объективом 10:1) JT12A-A:

    Параметр Значение
    Диаметр экрана 300 мм
    Угол поворота 0° - 360°
    Шкала индикатора поворота 1′
    Погрешность при повороте 6′
    Питание 220 В, 50 Гц
    Передача данных RS232
    Объектив
    Кратность увеличения 10x 20x 50x 100x
    Область обзора на объекте 30 мм 15 мм 6 мм 3 мм
    Рабочее расстояние 75 мм 69 мм 26 мм 26 мм
    Погрешность увеличения 0,08%
    Примечание: в стандартной комплектации с прибором поставляется 10x объектив и 10x полупрозрачное зеркало.
    Рабочий стол
    Площадь рабочего стола 340 × 152 мм
    Координата X 0 - 150 мм, дискретность 0,01 мм
    Координата Y 0 - 50 мм, дискретность 0,01 мм
    Координата Z 80 мм (фокусное расстояние)
    Погрешность (4 + 40L) мкм, где: L-длина, которая должна быть измерена в м
    Источник света
    Освещение по контуру вольфрамовая галогенная лампа 12 В, 100 Вт
    Освещение поверхности вольфрамовая галогенная лампа 24 В, 150 Вт

  • Комплект поставки JT12A-A

    № Наименование Количество
    1 Многофункциональный стационарный измерительный проектор прямой (с объективом 10:1) JT12A-A 1
