Камера предназначена для испытания изделий, образцов, в условиях циклических изменений температуры от низкой до высокой, в т.ч. с возможностью подачи на испытуемые изделия электропитания.
Применение:
В машиностроении для проверки качества изделий, узлов, механизмов, в ВПК и электронной промышленности для испытаний надежности электронных приборов и электронных комплектующих, в строительстве для контроля качества бетона, покрытий, других материалов и конструкций, в фармацевтической промышленности.

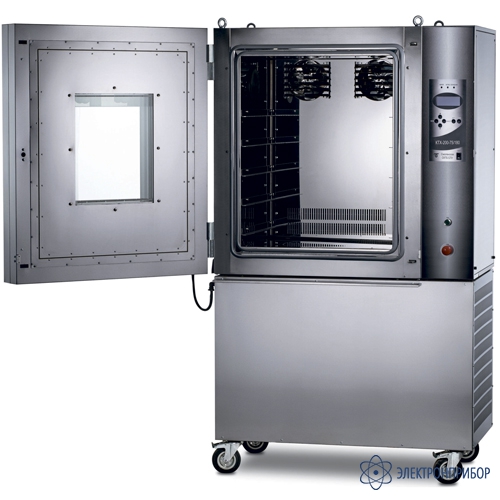

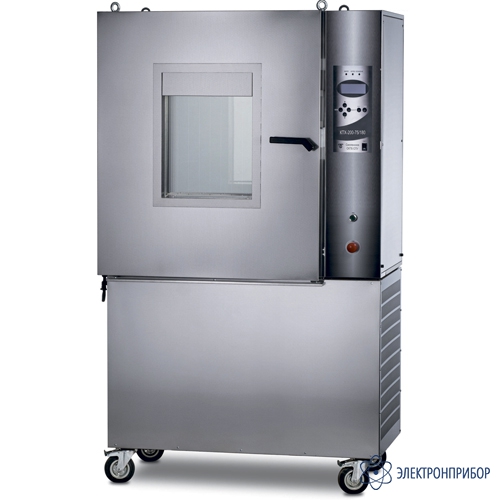

Описание камеры тепла-холода КТХ-200-75/180:
Испытательная камера тепла и холода, позволяет точно моделировать агрессивное воздействие окружающей среды. Проделываются подобные испытания при помощи специальных программ, которые позволяют подавать на нужные изделия определенный поток электропитания и измерения различных параметров самого испытания.
Камеры позволяют устанавливать температуру от -75 до +180°С.
Система управления камерой дает возможность создания программ термостатирования до 10 шагов с возможностью повтора до 255 раз. Предусмотрено подключение камеры к ПК посредством интерфейса RS-485. Рабочая камера выполнена из зеркальной нержавеющей стали. Имеется кабельный ввод диаметром 100 мм.
Обеспечивает:
Установку и регулирование температуры и времени;
Цифровую индикацию текущей и установленной температуры и времени;
Высокую точность поддержания температуры за счет принудительной циркуляции воздуха;
Визуальный контроль процесса через обогреваемое смотровое окно;
Звуковую и визуальную индикацию отключения изделия от электросети при превышении допустимой температуры;
Возможность подачи на испытуемые изделия электропитания (за счет кабельного ввода на левой боковой поверхности).
Технические характеристики камеры тепла-холода КТХ-200-75/180:
Параметр
Значение
Обьем, л
74
Рабочий диапазон температур, °С
-85/+180
Отклонение температуры по объему камеры от заданной
в диапазоне: от -75 °C до +100 °C, не более, °C
±4,0
в диапазоне: от +100 °C до + 180 °C, не более, °C
±7,0
Время достижения температуры -75 °C от температуры Т окружающей среды, мин, не более
90
Время достижения температуры +180 °C от температуры Т окружающей среды, мин, не более
40
Отклонение среднего значения температуры каме- ры от заданного, °C
±2,0
Максимальная амплитуда колебаний температуры, °C, не более
1,0
Максимальное отклонение показаний индикации камеры от заданного значения
±0,5
Максимальное количество шагов в цикле
10
Максимальное количество циклов отработки программы
255
Диаметр кабельного ввода, мм
100
Размеры рабочей камеры, мм, не менее: ширина × глубина × высота
650 х 400 х 800
Габаритные размеры, мм, не более: ширина х глубина х высота
1150 х 870 х 1965
Хладагенты
R508B, R404A
Потребляемая мощность, кВт, не более
8,2
Напряжение/частота питающей сети, В / Гц
380±10% / 50
Масса, кг, не более
345
Исполнение
Напольное
Система управления
Микропроцессорная
Связь с компьютером
Интерфейс RS485
Средний срок службы, лет, не менее
10
Материал
Нержавеющая сталь
Комплект поставки КТХ-200-75/180
№
Наименование
Количество
1
Камера тепла-холода КТХ-200-75/180
1
2
Вставка плавкая ВП1-1 3,15А
1
3
Розетка тип ССИ-125, 3Р+РЕ+N, 32A, 380B, IP44
1
4
Полка
2
5
Ключ
1
6
Кронштейн
4
7
Руководство по эксплуатации
1
8
Типовая программа и методика первичной и периодической аттестации камер тепла-холода КТХ-200-75/180
