ОРН-3 — однофазный регулятор напряжения

Код товара: 73344

    • Гарантия

      18 месяцев

    Назначение однофазного регулятора напряжения ОРН-3:

    Однофазный регулятор напряжения ОРН-3 предназначен для регулирования сетевого напряжения 220 В, 50 Гц.

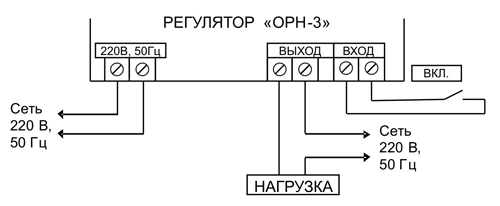

    Рис.1. Схема подключения

  • Технические характеристики однофазного регулятора напряжения ОРН-3:

    Параметр Значение
    Регулятор обеспечивает установку выходного напряжения в диапазоне от 0 до величины действующего напряжения сети. Регулировка производится потенциометром на лицевой панели. Управление напряжением - с помощью симистора с изолированным корпусом методом фазового управления
    Мощность подключаемой нагрузки не более 3 кВт
    Регулятор предназначен для работы на активную нагрузку
    Питание регулятора осуществляется от сети переменного тока 220 В, 50 Гц (предназначен для работы при сетевом напряжении не более 260 В)
    Регулятор и нагрузка должны подключаться к одной и той же фазе сетевого напряжения
    Средняя мощность, потребляемая регулятором, без учета мощности, потребляемой нагрузкой не более 0,5 Вт
    Монтаж на DIN-рейке
    Габаритные размеры регулятора не более 115х135х95 мм
    Масса не более 1,5 кг

  • Комплект поставки ОРН-3

    № Наименование Количество
    1 Однофазный регулятор напряжения ОРН-3 1
