НВМ-5 установка для контроля герметичности
Код товара: 67193-
Назначение установки для контроля герметичности НВМ-5:

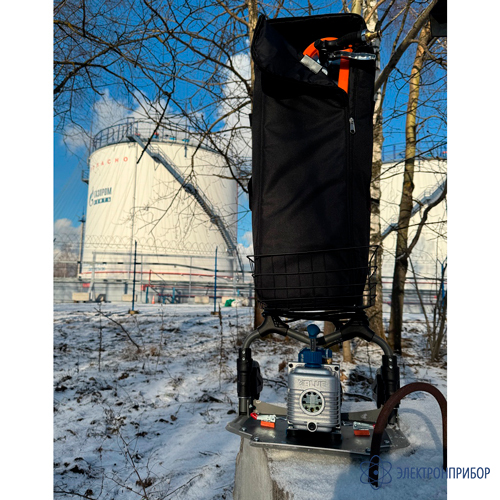

Передвижная установка НВМ-5 предназначена для вакуумного контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности. Основные типы контролируемых объектов: резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Установка НВМ-5 и комплектом вакуумных рамок входит в табель технической оснащенности ПАО «Транснефть» и одобрена для применения на объектах атомной отрасли. В зависимости от типа контролируемой поверхности, установка может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика. Контроль герметичности с применением установки основан на пузырьковом методе регламентированном ГОСТ Р 50.05.01-2018 (ПНАЭ Г-7-019-89) и сводится к следующим этапам:
- нанесение на контролируемую поверхность пенно-пленочного индикатора;
- установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;
- визуальный контроль, потока пузырьков в местах образования течей.
Особенности контроля с применением вакуумной установки НВМ-5:
- ведение контроля без предварительной подготовки контролируемой поверхности;
- возможность замены рамок для контроля изделий различной формы;
- возможность контроля сразу после проведения сварочных работ;
- ведение контроля при одностороннем доступе без подачи испытательного давления.

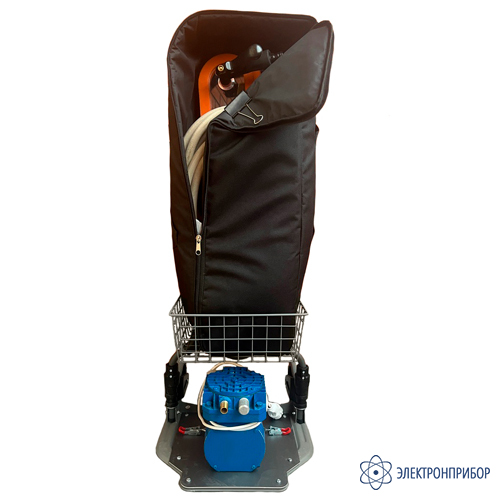

Описание установки для контроля герметичности НВМ-5:
В зависимости от типа контролируемой поверхности, установка может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика.
Вакуумные рамки могут иметь разное исполнение ручек-клапанов (пластиковое или алюминиевое) с одинаковым назначением. Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия не влияя при этом на основные технические параметры изделия или улучшая их.

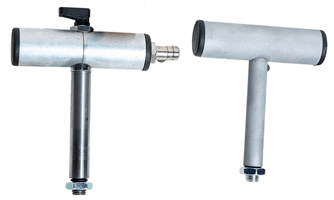

Ручки нового образца Ручки старого образца
Установка для контроля герметичности НВМ-5 с дистанционным управлением (по заказу) создана на базе насоса НВМ-5 с встроенным электронным блоком для дистанционного управления. Управление включением и выключением насоса осуществляется с помощью брелка на расстоянии до 50 метров.
Преимущества установки с дистанционным управлением:
- увеличение производительности контроля;
- обеспечение более комфортной работы контролера.
-
-
Технические характеристики установки для контроля герметичности НВМ-5:
Параметр Значение Напряжение питания 220В Производительность насоса 1,4 л/с Максимальное разрежение в рамке -0,07 МПа Время достижения максимального разряжения в рамке (при отсутствии подсоса через уплотнители) Не более 10 с Температура окружающей среды От -10 до +35 °C Масса вакуумного насоса Не более 9 кг Время непрерывной работы насоса До 24 часов -
Комплект поставки НВМ-5
№ Наименование Количество 1 Вакуумный насос НВМ-5 1 2 Вакуумный шланг 13 м 1 3 Пено-пленочный индикатор ППИ-1 1 4 Паспорт 1 -
Дополнительная комплектация НВМ-5
