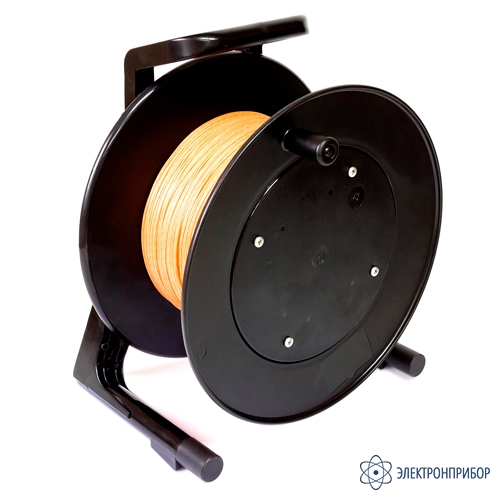

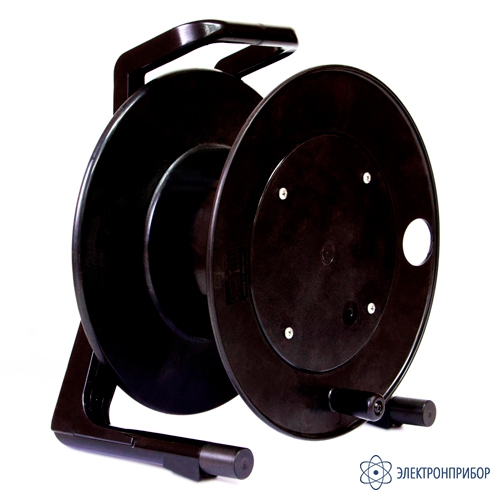

УИ — катушка
Код товара: 64183-
-
Гарантия
12 месяцев
-
Артикул
03261

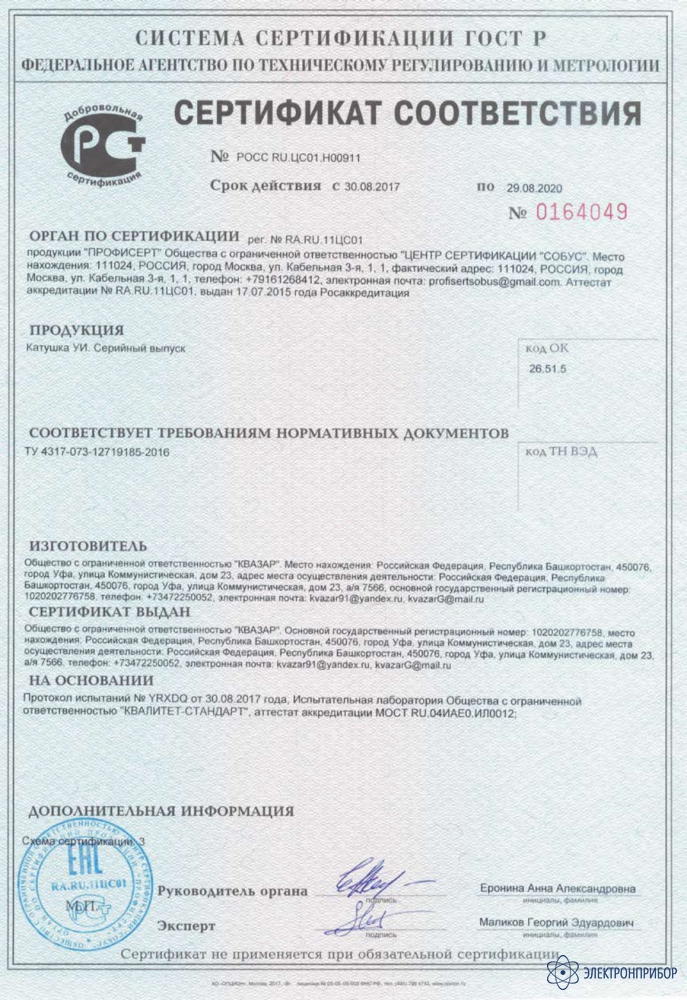

Сертификаты
Назначение катушки УИ:
Катушка УИ предназначена для использования в качестве удлинителя при проведении электрометрических измерений как в стационарных условиях, так и в движении. При этом скручивание кабеля исключается благодаря применению в конструкции катушки со скользящим контактом, реализованного с помощью графитовых щеток и медного контактного вала. Катушка УИ может эксплуатироваться во всех макроклиматических районах с температурой окружающей среды от -20°С до +50°С.
Тип и длина измерительного провода определяются требованиями заказчика. Для электрометрических измерений рекомендуется использовать провода: ГУСП-141, КГ-3, ГУСП 274, ГУСП 252, ГУСП 251, ГУСП 242, ГУСП 241, ГУСП 232, ГУСП 174 по ТУ 3585-002-12154334-99, ГСП 0,5.
Удлинитель обозначается следующим образом:
УИ-LX, где:
L – длина кабеля;
Х – марка кабеля.Пример обозначения удлинителя измерительного с проводом длиной 500 м марки ГУСП-141: УИ-500 ГУСП-141.
Вметимость провода на барабане:
Диаметр провода, мм 1 1,2 1,5 1,8 2 2,5 3 4 5 6 Длина провода, м 5300 3700 2365 1640 1330 850 590 330 210 150 -
-
Технические характеристики катушки УИ:
Параметр Значение Переходное сопротивление контакта, Ом, не более 0,08 Тип контакта скользящий, с графитовыми щетками Размеры барабана, мм:
- диаметр шейки
- длина шейки
- диаметр щеки
170
132
310Габаритные размеры (ШхГхВ), мм 310x229x367 Вес без провода, кг, не более 2,3 -
Комплект поставки УИ
№ Наименование Количество 1 Катушка УИ 1 2 Провод измерительный марки ГУСП-141, длинна 500 м* 1 3 Паспорт 1 *по требованиями Заказчика может поставляться другая марка провода и количество.
-
