БКН-G4 — блок контроля нагрузки
Код товара: 85094-
Назначение блока контроля нагрузки БКН-G4:
Блок БКН-G4 предназначен для контроля энергопотребления в распределительных щитах, для контроля режимов работы и защиты трехфазной нагрузки переменного тока (низковольтные электродвигатели и резистивные нагревательные элементы). Блок не предназначен для использования в качестве приборов учета электроэнергии.
Блок может быть использован как самостоятельное устройство, так и в составе систем с программируемым логическим контроллером.
Основные функции блока контроля нагрузки БКН-G4:
Блок реализует следующие основные функции:
Параметры сети:
- контроль трехфазных токов нагрузки;
- контроль тока нулевой последовательности;
- контроль напряжения одной фазы (для определения наличия напряжения на нагрузке).
Защита нагрузки:
- от понижения/повышения напряжения.
- от перегрузки;
- от обрыва нагрузки;
- от асимметрии нагрузки;
- от утечки на землю (по току нулевой последовательности).
Управление и мониторинг:
- управление коммутационной аппаратурой (через дискретные выходы);
- получение информации о состоянии коммутационной аппаратуры (опрос «сухих» контактов через дискретные входы).
Индикация и настройка:
- отображение информации о работе блока БКН-G4 и настройка его параметров посредством графического дисплея и кнопок управления.
Сетевая интеграция:
- подключение к вышестоящей АСУ для считывания информации о работе блока БКН-G4 и настройки его параметров через сетевой интерфейс.

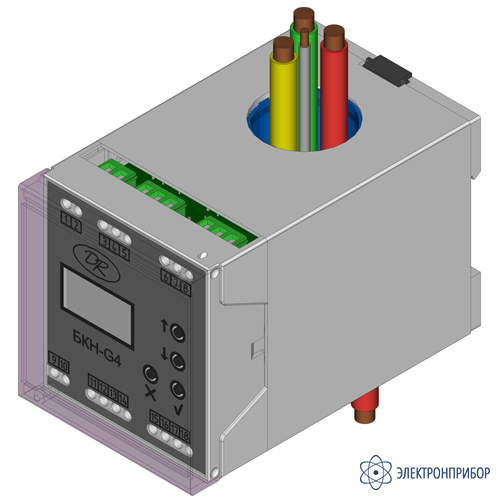

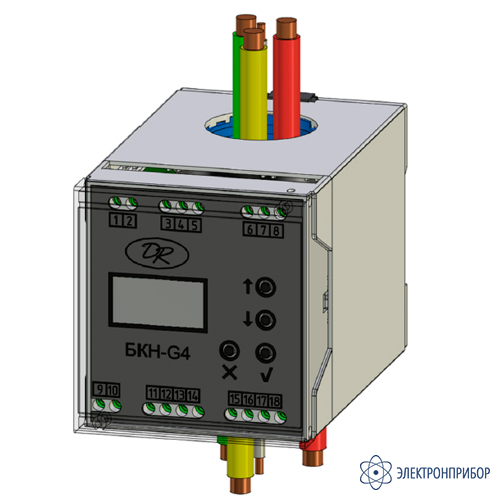

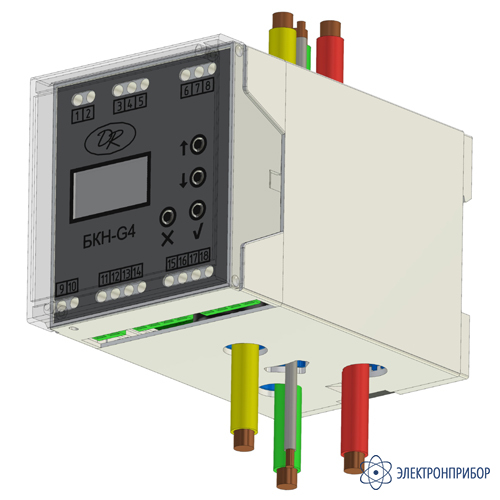

Конструкция блока контроля нагрузки БКН-G4:
Блок выполнен в пластиковом корпусе для установки на DIN-рейку. Степень защиты корпуса IP20.
На лицевой панели Блока расположены:
- монохромный ЖК-дисплей;
- кнопки управления ВВЕРХ, ВНИЗ, ВВОД, ОТМЕНА;

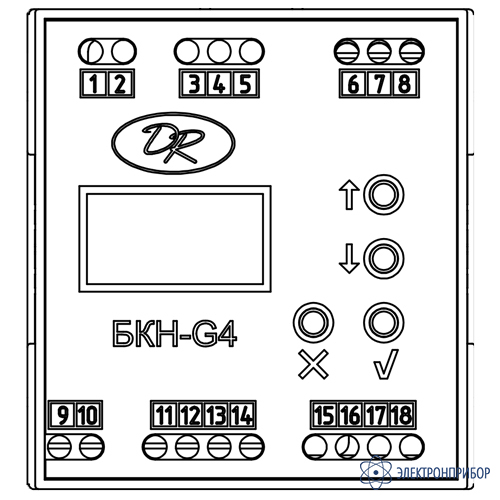

- винтовые клеммы для подключения внешних электрических цепей.
Сверху и снизу Блока расположены окна трансформаторов тока.
Масса Блока без упаковки не более 0,4 кг.

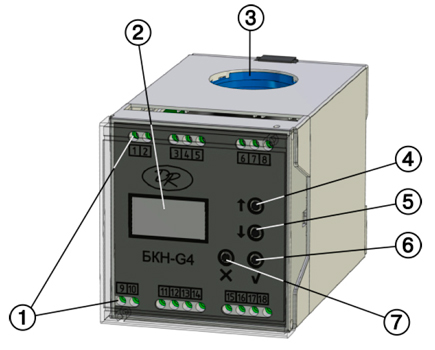

Рис.1. Блок контроля нагрузки
1 - винтовые клеммы для подключения внешних электрических цепей (17 штук)
2 - дисплей
3 - входное окно трансформаторов тока
4 - кнопка ВВЕРХ
5 - кнопка ВНИЗ
6 - кнопка ВВОД
7 - кнопка ОТМЕНА -
-
Технические характеристики блока контроля нагрузки БКН-G4:

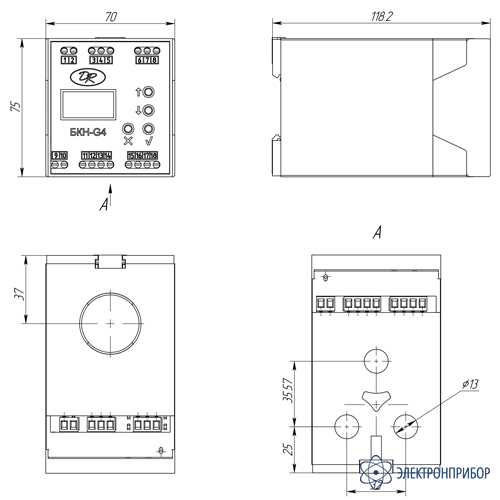

Параметр Значение Номинальное напряжение питания постоянного тока, В 24 Допустимый диапазон напряжения питания постоянного тока, В 19 … 28 Ток, потребляемый от источника питания, не более, мА 50 Номинальное действующее значение силы контролируемого переменного
тока, А80 Диапазон частоты контролируемого переменного тока, Гц 45 … 75 Контролируемый диапазон силы переменного тока, действующее / амплитудное значение, А 0 … 150 / 212 Отклонение при контроле переменного тока, не более, А 0,5 Потребление от цепей контроля переменного тока, не более, мВт 100 Номинальное действующее значение контролируемого напряжения переменного тока, В 230 Контролируемый диапазон напряжения переменного тока, действующее / амплитудное значение, В 10 … 450 / 14 … 640 Отклонение при контроле напряжения переменного тока, не более, В 2 Потребление от цепей контроля напряжения переменного тока, не более, Вт 1 Габаритные размеры, Ш х В х Г, мм 70 х 75 х 118,2 Масса, не более, кг 0,4 Дискретные входы Напряжение логической единицы / нуля, В 15 … 36 * / -3 … 4 Ток логической единицы, не более, мА 3 Дискретные выходы Напряжение коммутации переменного тока, номинальное / максимальное значение, В 250 / 400 Сила переменного тока коммутации, номинальное / максимальное пиковое значение, А 6 / 10 Условия эксплуатации Высота над уровнем моря до 2000 м Температура окружающего воздуха:
- рабочая (нормальные условия)
- предельная (транспортировка/хранение)
от -5 °С до +40 °С
от -25 °С до +55 °СОтносительная влажность от 0 до 80 % при 25 °С (без конденсации влаги, инея и росы) Требования к месту установки защищенное от попадания брызг воды, масел, эмульсий и прямых солнечных лучей Требования к окружающей среде взрывобезопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, разрушающих металлы
и изоляциюПримечание:
* По умолчанию для контроля состояния дискретных входов используется напряжение питания 24 В. -
Комплект поставки БКН-G4
№ Наименование Количество 1 Блок контроля нагрузки БКН-G4 1 2 Руководство по эксплуатации и паспорт 1 -
