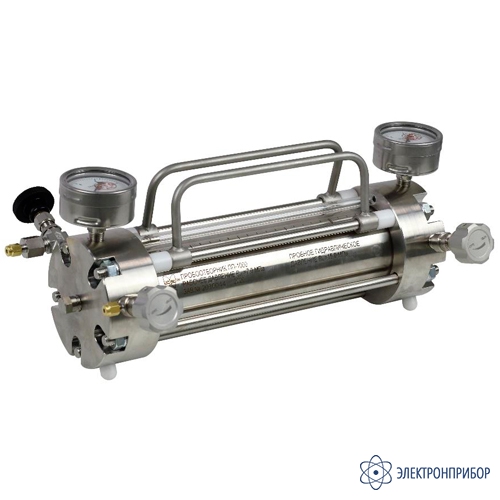

ПП-150 — пробоотборник поршневой постоянного давления

Код товара: 63887

    Назначение пробоотборника поршневого постоянного давления ПП-150:

    Пробоотборник ПП-150 предназначен для отбора, хранения и подачи проб сжиженных углеводородных газов, нестабильного газового конденсата под давлением до 100 атм. Пробоотборник используется при проведении анализа нестабильного газового конденсата без разгазирования пробы (СТО 5.5 метод Б), а также для анализа состава сжиженного газа (ГОСТ Р 54484-2011). Пробоотборник ПП-150 выпускается в соответствии с ТУ 3689-018-12908609-2014.

    Пробоотборник соответствует требованиям технического регламента о безопасности машин и оборудования. Сертификат соответствия № C-RU.МГ05.В.00049.

    Описание пробоотборника поршневого постоянного давления ПП-150:

    Конструкция пробоотборника поршневого постоянного давления ПП-150 отличается от обычных пробоотборников типа ПГО тем, что в корпусе пробоотборника имеется поршень, разделяющий пробу и поддавливающий газ. Благодаря такой конструкции проба, находящаяся под давлением в пробоотборнике, не содержит газовой "шапки" из преимущественно легких компонентов пробы и, как следствие, не происходит фракционирования пробы. Таким образом, в пробе из пробоотборника ПП-150 могут быть представительно проанализированы компоненты пробы в широком диапазоне температур кипения. Для фильтрации пробы от механических частиц используются фильтры 5.884.057 (при отборе пробы в пробоотборник) и 5.884.056 (при подаче пробы из пробоотборника в хроматограф).

    Подготовка к отбору пробы и ее подача из пробоотборника для хроматографических анализов осуществляется с помощью комплекта арматуры газовой 214.4.078.008. Поддавливание пробы рекомендуется осуществлять из независимого источника газа (обычно баллон наполненный инертным газом объемом 4-10 л с редуктором высокого давления типа РК-70).

    Исполнения

    Пробоотборники выпускаются в 2-х исполнениях:
    - 4.056.013-01 с резьбами G1/2";
    - 4.056.013-02 с резьбами 1/4" NPT.

    По умолчанию поставляется исполнение 4.056.013-01 с резьбами G1/2". Для варианта 4.056.013-02 с резьбами 1/4" NPT возможен вариант подключения с быстроразъемными соединениями (БРС). В некоторых случаях вместе с БРС удобно применять гибкие трубопроводы высокого давления.

  • Технические характеристики пробоотборника поршневого постоянного давления ПП-150:

    Параметр Значение
    Объём 150 мл
    Присоединительная резьба для 4.056.013-01 (по умолчанию) G1/2" наружная
    Присоединительная резьба для 4.056.013-02 (по заказу) 1/4" NPT наружная
    Рабочее давление 9,9 МПа (100 кгс/см2)
    Габариты 105 х 315 х 145 мм
    Масса 3,5 кг

  • Комплект поставки ПП-150

    № Наименование Количество
    1 Пробоотборник поршневой постоянного давления ПП-150 1
