PROMODEM AnCom STF

Телефонные проводные модемы
PROMODEM AnCom STF

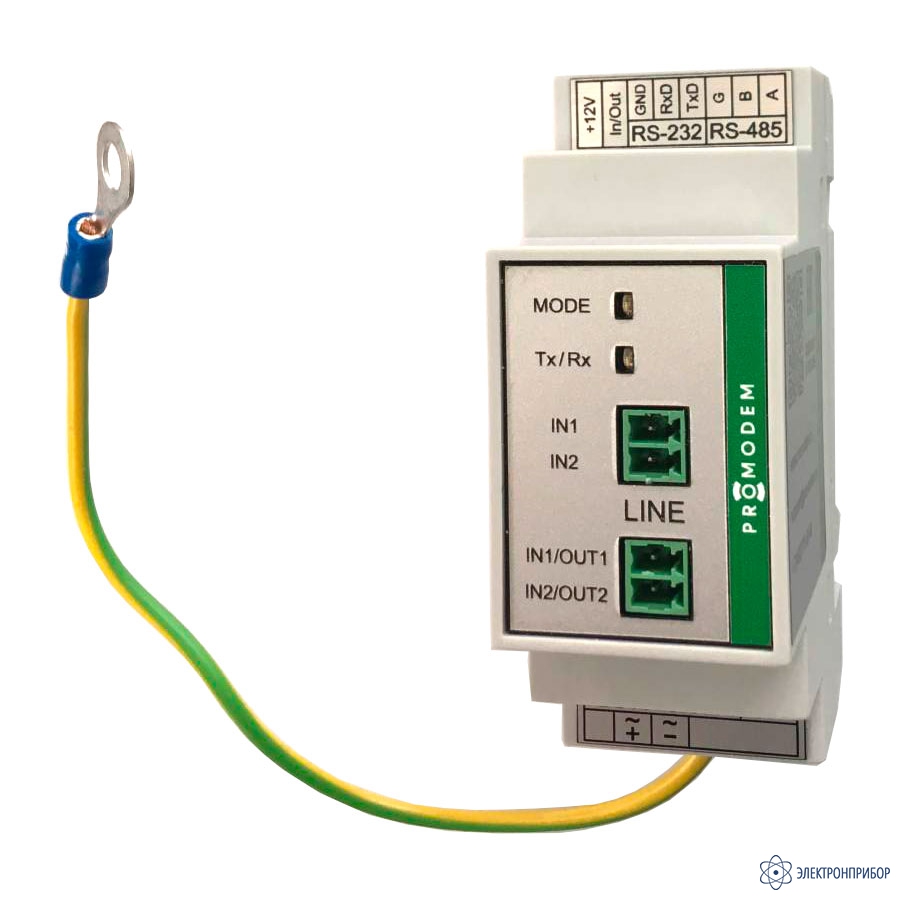

PROMODEM AnCom STF — модем

Код товара: 62684

  • Назначение модема PROMODEM AnCom STF:

    Телефонный аналоговый dial up модем PROMODEM AnCom STF предназначен для дуплексной асинхронной передачи данных по 2-/4-проводным физическим линиям, коммутируемым и выделенным каналам, образованным различными системами связи, в стандартном и ограниченном тональном частотном диапазоне.

    Особенности модема PROMODEM AnCom STF:

    ДОСТОИНСТВА

    Разработан с учетом требований и реалий отечественных телефонных линий.

    • Универсальность исполнения: для коммутируемых, выделенных и физических 2-/4-проводных линий;
    • Программное переключение между режимом 2- и 4-проводной линиии;
    • Высокая линейная скорость до 33.6 кбит/с (ITU-T V.34);
    • Высокая помехозащищенность;
    • Расширенные допуски на воздействие дестабилизирующих факторов;
    • Уникальные возможности по настройке на реальные каналы связи;
    • Два интерфейса: RS-232C (3-проводный) и RS-485 (с гальваноразвязкой) -  для одновременного подключения разных устройств;
    • Встроенный источник питания широкого диапазона с высоковольтной гальванической развязкой;
    • Компактные размеры и крепление на DIN-рейку.

    Применение в специфических условиях и системах:

    • Высокоскоростная передача данных по ВЧ-каналам в ограниченном спектре частот;
    • Эксплуатация в каналах низкого качества, на длинных и зашумленных выделенных линиях;
    • Работа в жестких климатических и механических условиях эксплуатаци.

    ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

    В автоматических необслуживаемых системах и сложных условиях.

    • Эксплуатация в непрерывном и необслуживаемом режимах;
    • Время включения менее 1 минуты;
    • Автоматическое установление соединения при включении питания на выделенных и коммутируемых (автонабор номера) линиях;
    • Или управление с помощью стандартных AT-команд;
    • Режим "прозрачного" удлинителя интерфейса RS-232 или RS-485;
    • Поддерживает 10, 9 или 11-битный формат символа с битом контроля четности;
    • Подключение модемов к линии реализовано через 3кВ трансформаторную развязку с 2-уровневой схемой защиты от грозовых и статических разрядов;
    • На физических и выделенных 2- и 4-проводных линиях для дополнительной защиты от грозовых и статических разрядов рекомендуется устройство защиты PROMODEM P-4.

    ЧАСТОТНЫЙ ДИАПАЗОН

    Программное переключение диапазона стандартный-ограниченный.

    Стандартный (полный) 300...3400 Гц диапазон частот.

    Ограниченный тональный 300...2100 Гц диапазон частот.

    • Эксплуатация на длинных выделенных линиях;
    • Используется в ведомственных системах связи для передачи речевого сигнала;
    • Модемы могут применяться на каналах, образованных системами ВЧ-связи по ЛЭП с ограниченным спектром ТЧ 300 … 2300 Гц.

  • Технические характеристики модема PROMODEM AnCom STF:

    Параметр Значение
    Функциональные
    Каналы Коммутируемые, выделенные, физические 2- и 4-проводные линии
    Стандартный диапазон Стандартный (полный) 300...3400 Гц
    Ограниченный диапазон Ограниченный тональный 300...2100 Гц
    Управление С помощью AT-команд
    Скорости обмена 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/c
    Формат символа 10, 9 или 11-битный формат символа с битом контроля четности или без него, с одним или двумя стоповыми битами
    Протоколы
    Передачи данных ITU-T V.34 (линейная скорость до 33,6 кбит/с)
    Сжатия данных ITU-T V.42bis и MNP5
    Коррекции ошибок ITU-T V.42 и MNP2-4
    Совместимость с модемами AnCom STF и AnCom ST
    Конструктивные особенности
    Светодиодная индикация POWER / RING /DCD / OFF HOOK и Tx / Rx
    Корпус Пластмассовый корпус
    Монтаж Пластиковое крепление на DIN-рейку
    Класс защиты IP30
    Эксплуатационные параметры
    Температура Рабочая: от -40°С до +70°С
    Влажность До 95% при 30°С
    Интерфейсы подключения Устройств
    Подключение к ООД (компьютеру или контроллеру) RS-232C (3-проводный) и RS-485 (с гальваноразвязкой) в асинхронном режиме от 100 до 115200 бит/c
    Электрические параметры
    Блок питания Встроенный
    Выход =12В Для питания Датчиков и интерфейсов внешних Устройств, обеспечивается потребление тока 60 мА
    Питание AC/DC 85…264В AC и 70…370В DC (0,15 А) с гальваноразвязкой
    Размеры и Масса
    Габариты 92x72x36 мм
    Масса 100 г

  • Комплект поставки PROMODEM AnCom STF

    № Наименование Количество
    1 Модем PROMODEM AnCom STF 1
    2 Крепление на DIN-рейку (встроено в корпус) 1
    3 Штыревые разъемные соединители (питание и линия) 1
    4 Упаковка (Индивидуальная картонная коробка) 1
