ОТК-PROFI — набор измерительного инструмента контролера ОТК

Код товара: 38701
    • Гарантия

      12 месяцев

    • Артикул

      01998

    Описание набора измерительного инструмента контролера ОТК ОТК-PROFI:

    Задача мастеров отдела технического контроля — оценивать выпускаемые изделия на наличие брака, соответствие нормам технической документации, а также комплектность продукции. Набор измерительного инструмента ОТК-PROFI не только является необходимым в работе мастера ОТК, но и содержит все приспособления для оценки качества производимых изделий на любой стадии технологического процесса.

    Инструментарий позволяет осуществлять как визуальный, так и измерительный контроль изделий, а именно:

    • определение внешних и внутренних размеров изделия;
    • определение размеров пазов и шлицев, шпоночных канавок, имеющих угловую форму и других мелких деталей, например, толщины втулки с внутренней резьбой;
    • измерение глубины отверстий и высоты уступов;
    • измерения пазов и шлицев шпоночных канавок, имеющих угловую форму;
    • определение радиуса выпуклых и вогнутых поверхностей изделия.

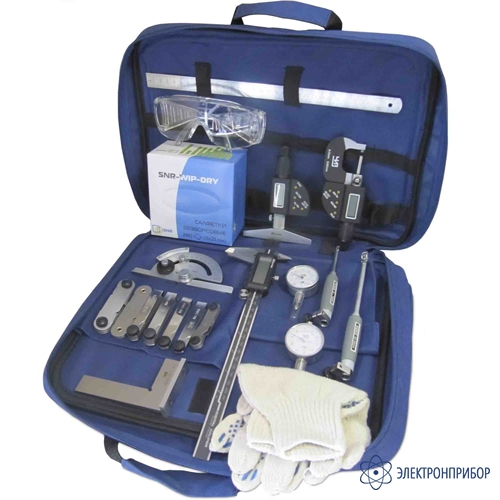

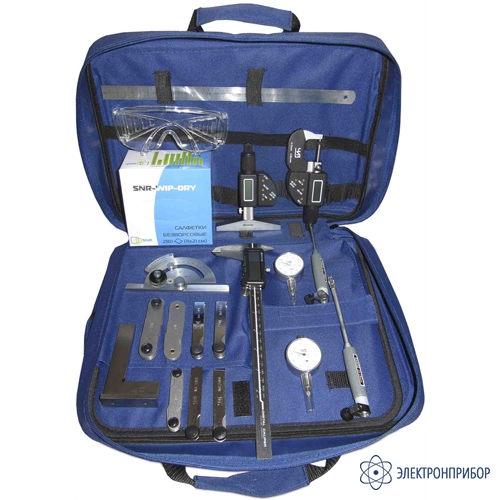

    В набор входят электронный штангенциркуль с глубиномером, электронный микрометр, нутрометр, глубиномер, угломер с нониусом и лупой, угольник поверочный, линейка, набор щупов и радиусных шаблонов.

    Входящий в набор инструмент сертифицирован (при необходимости предоставляется соответствующая документация).

    ТУ 3926-021-127191850-2007

  • Технические характеристики набора измерительного инструмента контролера ОТК ОТК-PROFI:

    Параметр Значение
    Длина 390 мм
    Высота 290 мм
    Глубина 150 мм
    Масса, не более 4
  • Комплект поставки ОТК-PROFI

    Наименование Количество
    1 Перчатки трикотажные ПВХ 1
    2 Очки защитные 1
    3 Глубиномер микрометрический электрический ГМЦ-100 (0-100 мм, 0,001 мм) 1
    4 Микрометр электронный МКЦ 25 (0,001 мм) 1
    5 Нутромер индикаторный электронный НИ (6-10, 10-18 мм, 0,001м) 1
    6 Угломер с нониусом 5УМ 1
    7 Штангенциркуль электронный с глубиномером ШЦЦБ-1-200 (0-200 мм, 0,01 мм) 1
    8 Наборы щупов №№1-4 (75 мм) 1
    9 Салфетки безворсовые 1
    10 Шаблоны радиусные №№1-3 3
    11 Линейка металлическая 300 мм 1
    12 Угольник поверочный УШ кл.1 (160х60 мм) 1
    13 Ручка шариковая 1
    14 Блокнот для заметок 1
    15 Паспорт 1
    16 Сумка 1
