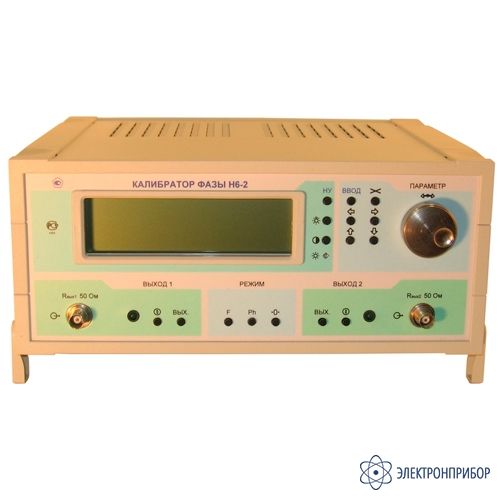

Н6-2 — калибратор фазы
Код товара: 57179-
Описание калибратора фазы Н6-2:
Калибратор фазы Н6-2 – настольный цифровой прибор, является источником двух синусоидальных сигналов с калиброванным значением разности фаз.
Назначение калибратора фазы Н6-2:
Калибратор фазы Н6-2 предназначен для использования при регулировании, ремонте и поверке фазометров и другой радиоэлектронной аппаратуры различного назначения.
Работа калибратора фазы Н6-2 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Предусмотрено управление калибратором через встроенный интерфейс RS-232.
-
-
Технические характеристики калибратора фазы Н6-2:
Параметр Значение Рабочий диапазон выходной частоты От 0,001 Гц до 100 МГц Шаг установки частоты (0,001…10) Гц Погрешность установки частоты Не более 3 х 10-6 Диапазон установки фазового сдвига (0 … 360)° Шаг установки фазового сдвига 0,01° Погрешности воспроизведения углов фазового сдвига в диапазоне частот:
1 Гц - 100 кГц;
(0,1 … 1) МГц;
(1 … 10) МГц;
(10 … 20) МГц;
(20 … 50) МГц;
(50 … 100) МГц
±0,01°;
±0,02°;
±0,03°;
±0,15°;
±0,25°;
±0,50°Выходное сопротивление 50 Омс Максимальный уровень выходного 20 мВт (+13 дБм) Глубина регулировки выходного сигнала 100 дБ (-87 дБм) Погрешность регулировки выходного уровня Не более 1 дБ при регулировке до 60 дБ;
не более 2 дБ при регулировке до 100 дБ;Рабочие условия эксплуатации Температура окружающего воздуха 5 … 40 °C Относительная влажность До 90 % при температуре 30 °C Напряжение питающей сети 220 ± 22 В частотой 50 ± 2 Гц Общие характеристики Габаритные размеры прибора 317 х 132 х 288 мм Масса прибора Не более 5 кг -
Комплект поставки Н6-2
№ Наименование Количество 1 Калибратор фазы Н6-2 1 2 Нуль-модемный кабель RS232 (СТЫК С2, RS 232) 1 3 Кабель байонет-байонет 2 4 Вставка плавкая ВП2Б-1В 1А 250 В 1 5 Шнур соединительный сетевой 2 6 CD-носитель с ПО 1 7 Кейс для хранения 1 8 Руководство по эксплуатации 1 9 Формуляр 1 -
