RF151, RF151

Устройства для откачивания и заполнения элегазом

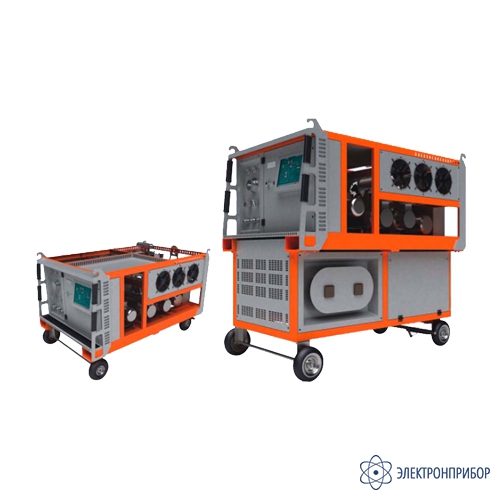

RF-151 — сервисная тележка

Код товара: 68791

  • Назначение сервисной тележки RF-151:

    Устройство обработки и заправки элегазом серии RF-151 предназначено для автоматического восстановления, заправки и перекачивания под вакуумом элегаза для электрического оборудования электростанций, электротехнических исследовательских институтов, установок электропитания, выключателей подстанций и КРУЭ. Оно подходит для газозаполняющих камер средне- и низковольтных выключателей (10~40,5 кВ). Высоковольтное устройство предназначено для керамических автоматических выключателей напряжением 72,5–220 кВ, фарфоровых автоматических выключателей напряжением 500 кВ, закрытых комбинированных электроприборов (КРУЭ). Устройство может восстанавливать элегаз, направлять его в емкость для хранения, вакуумировать устройство внешнюю емкость и направлять жидкий элегаз в емкость для харнения.

    Особенности сервисной тележки RF-151:

    • Восстановление элегаза, сжижение элегаза и хранение элегаза;
    • Оснащено разливочной машиной, скорость заполнения 5–8 мин. на 40‑литровый баллон;
    • Система оснащена электронным цифровым устройством взвешивания, обеспечивающим оперативное измерение заполняемого и восстанавливаемого элегаза.

  • Технические характеристики сервисной тележки RF-151:

    Параметр Значение
    Размер Без резервуара 2030 х 1230 х 1260 мм
    С резервуаром 2030 х 1230 х 1930 мм
    Резервуар для хранения Углеродистая сталь, макс. рабочее давление: 5 МПа
    Сертификат CE
    Способ управления Управление с сенсорного экрана, кнопочное управление
    Электропитание 380 В переменного тока, 50 Гц
    Скорость восстановления 15 м3/ч, давление: ≤ 3,8 МПа
    Вакуумный компрессор 15 м3/ч, ≤ 5·10-3 МПа (5000 Па);
    30 м3/ч, ≤ 5·10-3 МПа (50 Па)
    Вакуумный насос 17 м3/ч, ≤ 10 Па
    64 м3/ч, ≤ 10 Па
    Резервуар для хранения 300 л;
    600 л;
    1000 л;
    без резервуара
    Способ перемещения На четырех колесах
    Влажность в рабочих условиях < 85 % (без образования конденсата)
    Рабочая температура –10…+40 °C
    Степень фильтрации ≤ 1 мкм
    Трубопровод Газовый и жидкостный

  • Комплект поставки RF-151

    № Наименование Количество
    1 Сервисная тележка RF-151 1
