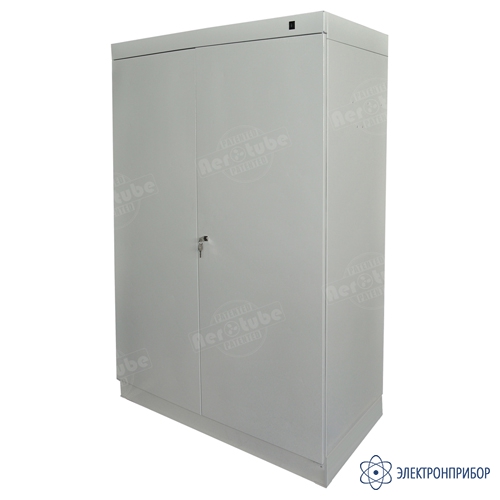

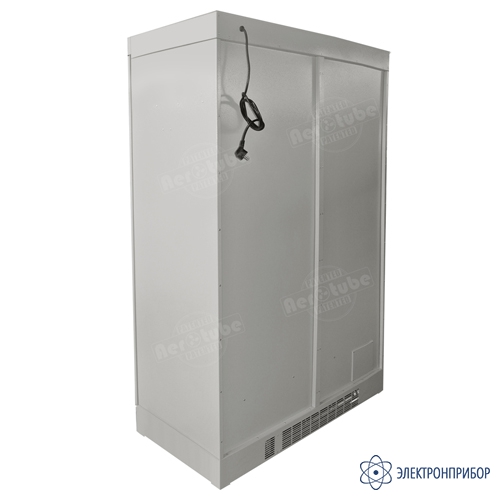

ШС-4 (водяной) — сушильный шкаф на жидком теплоносителе
Код товара: 75600-
-
Гарантия
1 год
Сертификаты
Назначение сушильного шкафа на жидком теплоносителе ШС-4 (водяной):
Сушильный шкаф ШС-4 (водяной) предназначен для просушивания одежды и обуви посредством использования тепла, снимаемого с теплообменника, работающего на жидком теплоносителе. Широкое распространение водяных систем отопления зданий способствует удобству применения сушильного оборудования, работающего на жидкостных теплообменниках. Другим очевидным преимуществом водяных сушилок является возможность их использования в местах с ограниченными электрическими мощностями. В режиме естественной конвекции сушильный шкаф на воде может работать вообще не потребляя электроэнергии, а, следовательно, полностью бесшумный. В режимах же принудительной вентиляции электрическая мощность расходуется только на вращение электродвигателя вентилятора, что в разы меньше потребляемой энергии аналогичных электрических сушильных шкафов.
Особенности сушильного шкафа на жидком теплоносителе ШС-4 (водяной):
- Минимальное потребление электроэнергии;
- Источник тепла – вода или этиленгликоль;
- Подключается к системе отопления;
- 2 скорости обдува;
- Бесшумный, в режиме естественной конвекции.
Принцип работы сушильного шкафа на жидком теплоносителе ШС-4 (водяной):
Поток теплого воздуха, создаваемый в сушильном шкафу от водяного теплообменника, циркулирует внутри объема сушильного шкафа, тем самым обеспечивает эффективный процесс просушивания одежды и обуви за минимальное время и с минимальными энергозатратами. Сушильный шкаф не сжигает кислород, безвреден для здоровья и рекомендован к использованию во внутренних бытовых помещениях различного назначения:
- в детских учреждениях;
- на производственных предприятиях;
- в спортивных учреждениях и на горнолыжных курортах;
- в пожарных частях;
- рыболовецких, морских и речных судах;
- строительных городках;
- туристических базах отдыха.

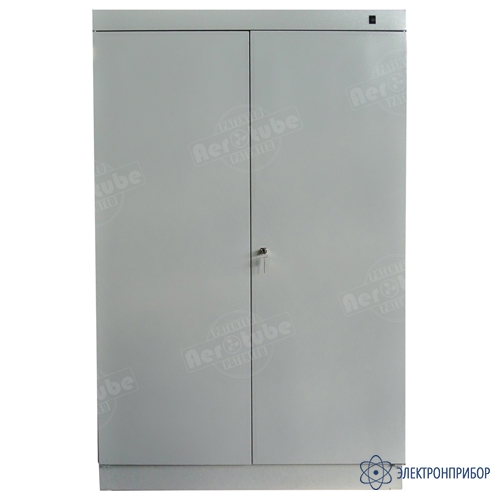

Описание сушильного шкафа на жидком теплоносителе ШС-4 (водяной):
Модель шкафа ШС-4 (водяной) отличается повышенной жесткостью конструкции, а также лучшей износостойкостью подвижных элементов. Эти свойства достигнуты за счет особой схемы расположения рёбер жесткости, а также применения более качественных материалов. Материал изделия: сталь 0,8-1,0 мм с порошковой покраской. Цвет изделия: RAL 7035 шагрень.
Конструкция шкафа представляет собой металлический каркас с расположенными внутри теплообменным агрегатом и вентилятором обдува.
При изготовлении используются только качественные материалы отечественных и зарубежных поставщиков.
В стандартной комплектации внутри шкафа ШС-4 (водяной) установлены: перфорированная полка под головные уборы; штанга для сушки верхней одежды; подставка под обувь; кронштейны для аксессуаров; кронштейны для полотенец.
Варианты исполнения шкафа сушильного на жидком теплоносителе ШС-4 (водяной):
Модель шкафа сушильного ШС-4 В предназначена для просушивания 8 комплектов одежды, обуви и аксессуаров. Комплектация: стационарная полка для аксессуаров - 1 штука, штанга для одежды - 1 штука, съемная подставка под обувь - 2 штуки, кронштейны для аксессуаров - 26 штук (на двери), кронштейны для полотенец - 4 штуки (на двери).
Модель шкафа сушильного ШС-4-15 В предназначена для просушивания 16 пар обуви, перчаток и других аксессуаров одежды. Комплектация: кронштейны для обуви - 32 штук.
Модель шкафа сушильного ШС-4 В b-900мм обладает уменьшенными габаритами - 900х600х1900 мм.
Монтаж и эксплуатация сушильного шкафа на жидком теплоносителе ШС-4 (водяной):
Сушильный шкаф состоит из корпуса с расположенным в нем теплообменником, электровентилятором и регулятором скорости с двумя ступенями интенсивности обдува.
Шкаф имеет три режима работы:
- Режим продувки - сушка за счёт нагнетания воздуха электровентилятором с последовательным переключением двух скоростей, теплоноситель в теплообменник не подается.
- Режим нагревания - сушка за счет естественной конвекции воздуха, электровентилятор отключен, а теплоноситель в теплообменник подается.
- Полный режим - режим продувки и нагревания, теплоноситель в теплообменник подается, нагнетание воздуха электровентилятором с последовательным переключением двух скоростей.
Шкаф ШС-4 (водяной) подключается к имеющейся системе отопления (!) параметры теплоносителя при этом не должны превышать 90-115°С при давлении 1,6 Мпа. Для подвода прямой и обратной воды в корпусе шкафа предусмотрены технологические отверстия (см. Рис.1). Теплообменник подключается посредством гибкой подводки с резьбовым соединением (внутренняя резьба ½`).
.jpg)
Рис.1. Технологические отверстия
С целью предотвращения попадания инородных предметов, а также влажности из воздуха медные трубки теплообменника с завода закупорены пластиковыми заглушками, которые следует снять перед подключением (см. Рис.2).
.jpg)
Рис.2. Пластиковые заглушки
Квалификация специалиста, осуществляющего монтаж, должна быть подтверждена допуском к работе с гидравлическими системами водяного отопления и горячего водоснабжения.
Теплообменник может быть подключен по обычной схеме подключения отопительного прибора (радиатора или конвектора), используемой в данном конкретном здании.
Ниже представлена рекомендуемая гидравлическая схема подключения теплообменника с возможностью удаленного управления, подключения к центральной системе автоматизации и диспетчеризации механических систем здания:
1 - теплообменник
2 - гибкий шланг
3 - запорный кран
4 - автоматический воздухоотводчик
5 - соленоидный клапан с сервоприводом
6 - балансировочный клапан
7 - сливной кран
8 - фильтрВытяжка влажного воздуха при использовании сушильного шкафа может производиться двумя способами:
- Подсоединение к вытяжному каналу при помощи гофротрубы ( в комплект поставки не входит). В данном случае шкаф может быть подключен к системе вытяжной вентиляции, диаметр патрубка 100 мм, расположение верхнее.
- Без подсоединения к вытяжному каналу, при помощи вытяжной вентиляции комнаты.
.jpg)
Рис.3. Система вытяжной вентиляции
Для обеспечения работы принудительной вентиляции шкаф следует подключить к однофазной электросети 220 В посредством кабеля с вилкой.
В целях безопасной транспортировки практикуется дополнительная упаковка в виде деревянной обрешетки.
Управление сушильного шкафа на жидком теплоносителе ШС-4 (водяной):
Шкаф оснащен двухступенчатым регулятором скорости вращения вентилятора. Выбор скорости работы вентилятором осуществляется при помощи кнопки на верхней лицевой панели шкафа.
После выключения электродвигателя шкафа осушаемые предметы рекомендуется оставлять внутри для полного высыхания в процессе естественной конвекции, создаваемой теплообменником.
-
-
Технические характеристики сушильного шкафа на жидком теплоносителе ШС-4 (водяной):
Параметр Значение ШС-4 В ШС-4-15 В ШС-4 В b-900мм Номинальное напряжение, В ~ 220 В 50 Гц Тип нагревательного элемента Водяной теплообменник Номинальная потребляемая мощность, кВт 0,04 Параметры теплоносителя не должны превышать 90-115°С при давлении 1,0 МПа Количество водяных теплообменников, шт. 1 Количество секций, шт. 1 Присоединительные размеры теплообменника Внутренняя резьба G1/2 Материал Сталь с порошковой покраской, RAL 7035 шагрень Габаритные размеры, ШхГхВ, мм 1200х620х2050 1200х620х2050 900х600х1900 Масса, не более, кг 120 140 - Габаритные размеры в упаковке, ДхШхВ, не более, мм 1250х800х2250 1300х800х2250 - Масса в упаковке, кг 200 230 - -
Комплект поставки ШС-4 (водяной)
№ Наименование Количество 1 Сушильный шкаф на жидком теплоносителе ШС-4 (водяной) в выбранном исполнении 1 Дополнительные опции ШС-4 (водяной):
(поставляются за отдельную плату)
№ Наименование 1 Форсированный режим сушки 2 Покраска в любой цвет по каталогу RAL 3 Установка дополнительной штанги 4 Установка универсальных кронштейнов (вместо стандартного исполнения) 5 Установка съемных перфорированных полок до 10 штук (вместо стандартного исполнения) 6 Изготовление с нестандартными габаритными параметрами и внутренним наполнением 7 Изготовление шкафа без подключения к электричеству -
Дополнительная комплектация ШС-4 (водяной)
-
