КНК20
Приборы контроля качества асфальтобетонов

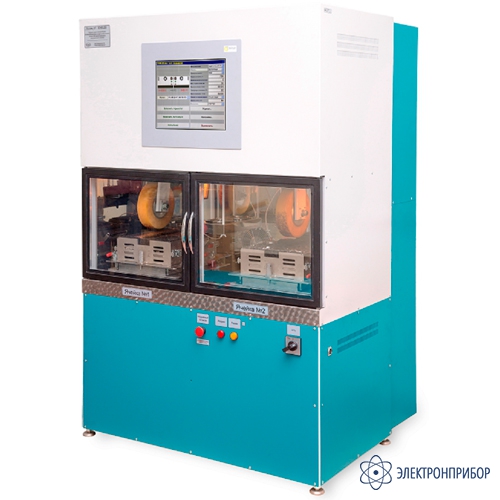

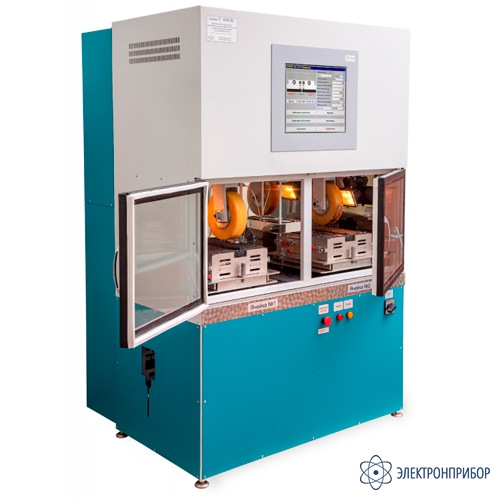

КНК-20 — машина для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса
Код товара: 56059-
-
Гарантия
1 год
Назначение машины для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса КНК-20:
Машина КНК-20 изготовлена согласно ТУ 28.99.99-051-00151785-2016, является испытательным оборудованием напольного типа и предназначена для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса в соответствии со стандартами:
- EN 12697-22 «Смеси битумные. Методы испытаний горячих асфальтовых смесей. Часть 22. Испытание на колееобразование прокатыванием нагруженного колеса» (небольшой прибор, воздушная среда, методы А, В);
- ГОСТ Р 58406.3 «Дороги автомобильные общего пользования. СМЕСИ АСФАЛЬТОБЕТОННЫЕ ДОРОЖНЫЕ И АСФАЛЬТОБЕТОН. Метод определения стойкости к колееобразованию прокатыванием нагруженного колеса»;
- ОДМ 218.3.017 «Методические рекомендации по определению колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса» (метод А и B (Б) в воздушной среде для малых машин).
Особенности машины для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса КНК-20:
- КНК-20 предусматривает одновременное испытание двух образцов и имитирует процесс деформации дорожных покрытий под действием многократных нагрузок транспортных средств.
- Машина обеспечивает автоматическое проведение испытания: подвод колес из верхнего положения к поверхности образцов, нагружение при помощи пневматических цилиндров, задание и непрерывный контроль усилия прижима колес, измерение глубины колеи во время испытания, расчет требуемых характеристик и формирование отчета об испытании.

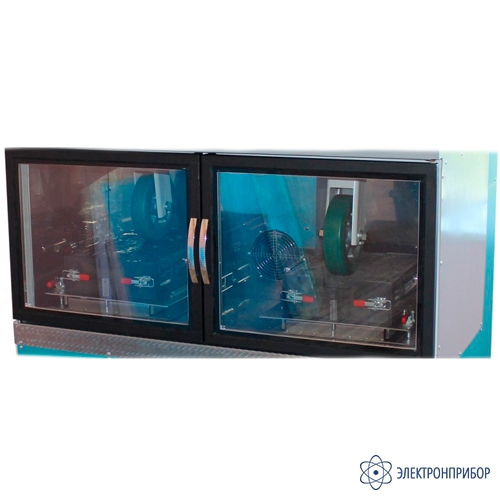

- В КНК-20 встроена климатическая камера, которая автоматически поддерживает стабильную температуру во время испытания.
- Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности.
- Сохранение и редактирование параметров испытания сокращает время для подготовки испытания и облегчает повседневную эксплуатацию аппарата.
- Ведение журнала результатов обеспечивает хранение до 200 результатов испытаний, графиков колееобразования и профиля образца при последнем прокате в энергонезависимой памяти.
- Цветной сенсорный дисплей 17 дюймов обеспечивает вывод подробной информации о заданных условиях испытания, текущих значениях нагрузки на колёсах и измеренных значений во время испытания, а также график колееобразования.
- Возможность просмотра результатов испытания, графиков колееобразования и профиля образца при последнем прокате, а также печать результатов с помощью внешнего устройства печати, подключенного к разъёму USB, или выгрузка результатов на внешний носитель данных
- Автоматическое определение установки образцов асфальтобетона.
- Возможность проведения испытания в режиме автозапуска.
- Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания.
- Система полной самодиагностики с индикацией причин неисправностей на дисплее.
-
-
Технические характеристики машины для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса КНК-20:
Параметр Значение Технические характеристики Внутренние размеры ячейки: длина 320 мм Внутренние размеры ячейки: ширина 260 мм Внутренние размеры ячейки: высота образца (регулируется креплением нижней плиты) 25, 40, 60, 80, 120* мм Узел нагружения: наружный диаметр шины колеса от 200 до 205 мм Узел нагружения: ширина шины от 45 до 55 мм Узел нагружения: толщина шины не менее 20 мм Узел нагружения: максимальное отклонение центральной линии дорожки от средней линии образца 5 мм Узел нагружения: номинальная нагрузка на колесо (700*W/50) ±10 Н Узел нагружения: длина пути колеса от 220 до 240 мм Узел нагружения: частота (1 цикл = проезд в прямом, а затем в обратном направлении) от 25,5 до 27,5 мин-1 Точностные характеристики Погрешность поддержания усилия ±10 Н (диапазон значений 630-700 Н) Погрешность поддержания температуры устройства термостатирования ±1 °С (диапазон значений 30-65 °С) Погрешность измерителя глубины колеи ±0,1 мм (диапазон значений 0-30 мм) Частота циклов нагрузки ±1 мин-1 (диапазон значений 26,5 мин-1) Эксплуатационные характеристики Потребляемая мощность в режиме испытания 2500 Вт Температура окружающего воздуха От 10 до 35 °C Габариты без упаковки (ШхВхД) 1000х1160х1785 мм Габариты с упаковкой (ШхВхД) 1120х1470х2040 мм Масса без упаковки 600 кг Масса брутто 635 кг Температура окружающей среды от 10 до 35°С Относительная влажность при температуре +25°С 80 % Напряжение сети питания от 198 до 242 В Частота сети питания от 49 до 51 Гц Срок службы 6 лет, при наработке не более 15 000 часов Безопасность Электробезопасность Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей Примечание:
* По специальному заказу. -
Комплект поставки КНК-20
№ Наименование Количество 1 Машина для определения колееобразования асфальтобетонных покрытий прокатыванием нагруженного колеса КНК-20 1 2 Форма для образца 2 3 Пластина калибровочная 2 мм 1 4 Пластина калибровочная 4 мм 1 5 Пластина калибровочная 8 мм 1 6 Пластина калибровочная 16 мм 1 7 Паста теплопроводная Алсил 1 8 Руководство по эксплуатации 1 9 Паспорт 1 10 Методика аттестации 1 -
