АЦН-20

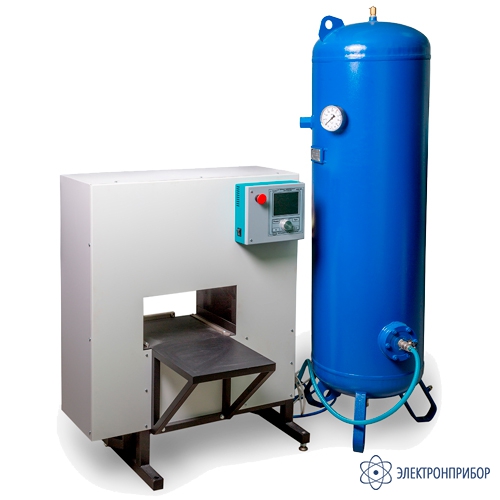

АЦН-20 — аппарат циклического нагружения
Код товара: 56020-
-
Гарантия
1 год
Назначение аппарата циклического нагружения АЦН-20:
Аппарат циклического нагружения АЦН-20 предназначен для подготовки образцов из геосинтетических материалов при действии на них циклической нагрузки по ГОСТ Р 56336, ГОСТ 32490, ОДМ 218.5.006. Область применения - лаборатории промышленных предприятий и организаций, научноисследовательские институты. Аппарат изготовлен в климатическом исполнении группы УХЛ4.2 по ГОСТ 15150.
Особенности аппарата циклического нагружения АЦН-20:
- Аппарат выполняет заданное число циклов нагружения (от 1 до 500 циклов) от 4,5 кПа до заданной нагрузки (от 20 до 500 кПа). Во время нагружения вычисляются средние значения максимумов и минимумов циклов, а также разброс этих параметров по всем циклам;
- Аппарат оснащается ресивером и малошумным компрессором с уровнем шума менее 46 дБ;
- Ведение журнала результатов обеспечивает хранение до 450 результатов и до 250 графиков нагружения в энергонезависимой памяти;
- Цветной дисплей обеспечивает вывод подробной информации о заданных условиях, текущих значениях нагрузки во время испытания, а также график нагружения образца;
- Встроенная функция энергосбережения, позволяет автоматически отключать привод при длительном простое;
- Возможность просмотра результатов испытания, а также их печати через последовательный порт RS-232;
- Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания;
- Система полной самодиагностики с индикацией причин неисправностей на дисплее.
-
-
Технические характеристики аппарата циклического нагружения АЦН-20:
Параметр Значение Технические характеристики Минимальная нагрузка на образец за цикл от 4,5 до 5,5 Максимальная нагрузка на образец за цикл от 490 до 510 Количество циклов нагружения образца от 1 до 500 Частота нагружения 1 Гц Рабочий ход плиты, не менее Не менее 50 мм Загрязнённость воздуха по ГОСТ 17433 3 класс Расход воздуха, не более 91 л/мин Входное давление от 7,5 до 12 Бар Точностные характеристики Предел допускаемой погрешности измерения нагрузки в диапазоне измерения 0,1…2 кН 10 % Предел допускаемой погрешности измерения нагрузки в диапазоне измерения 2…10 кН 0,2 кН Предел допускаемой погрешности частоты нагружения в диапазоне измерения 1 Гц 0,01 Гц Эксплуатационные характеристики Потребляемая мощность в режиме испытания 400 Вт Габариты без упаковки (ШхВхД) аппарат 900х1100х760 мм, компрессор 680х620х380 мм Масса без упаковки аппарат без оснастки - 130 кг, аппарат с оснасткой - 145 кг; компрессор - 40 кг Температура окружающей среды от 10 до 35 °С Относительная влажность при температуре +25°С не более 80 % Напряжение сети питания от 187 до 253 В Частота сети питания от 49 до 51 Гц Срок службы 6 лет, при наработке не более 15 000 часов Безопасность Электробезопасность Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей -
Комплект поставки АЦН-20
№ Наименование Количество 1 Аппарат циклического нагружения АЦН-20 1 2 Ящик подготовки образцов 1 3 Плита уплотнения 300 х 300 х 75 мм 1 4 Плита уплотнения нижнего слоя щебня 1 5 Плита уплотнения верхнего слоя щебня 1 6 Шаблон для установки плиты уплотнения 1 7 Компрессор Hyundai HYC 30250LMS. 50л, 300л/мин, 2кВт 1 8 Руководство по эксплуатации и паспорт компрессора 1 9 Паспорт 1 10 Руководство по эксплуатации 1 11 Методика аттестации 1 -
