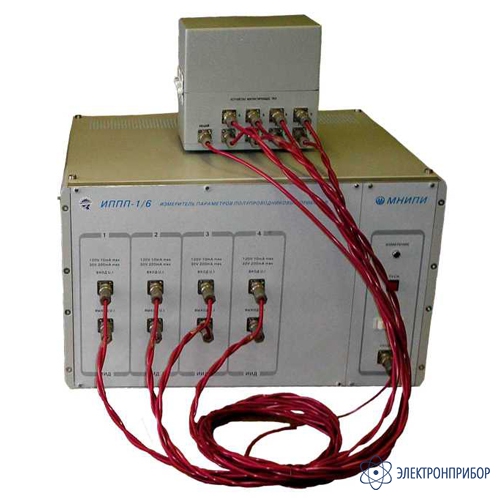

ИППП-1 — измеритель параметров полупроводниковых приборов
Код товара: 53264-
-
Производитель
Назначение измерителя параметров полупроводниковых приборов ИППП-1:
ИППП-1 - это 4-канальная автоматизированная система для измерений параметров полупроводников (в том числе тест-структур на пластинах). Применяется также для исследование ВАХ 2-х, 3-х, 4-полюсников.
Измеритель параметров полупроводниковых приборов ИППП-1 выпускается в нескольких исполнениях:
- ИППП-1 – измеритель параметров полупроводниковых приборов (1 однопроводной модуль);
- ИППП-1/1 – измеритель параметров полупроводниковых приборов (2 однопроводных модуля);
- ИППП-1/2 – измеритель параметров полупроводниковых приборов (3 однопроводных модуля);
- ИППП-1/3 – измеритель параметров полупроводниковых приборов (4 однопроводных модуля);
- ИППП-1/4 – измеритель параметров полупроводниковых приборов (2 двухпроводных модуля);
- ИППП-1/5 – измеритель параметров полупроводниковых приборов (3 двухпроводных модуля);
- ИППП-1/6 – измеритель параметров полупроводниковых приборов (4 двухпроводных модуля).
Особенности измерителя параметров полупроводниковых приборов ИППП-1:
- Измерение параметров полупроводниковых приборов (ППП) и контроль тест-структур на пластинах в процессе их производства, анализ брака;
- Синхронизация измерений с другими, используемыми в испытаниях, измерительными устройствами;
- Ограничение тока и напряжения на измеряемом объекте по установленному порогу;
- Курсорные измерения;
- Представление ВАХ в виде графиков и таблиц на экране персонального компъютера (ПК);
- Вычисление расчётных параметров ППП и их функциональных зависимостей по результатам измерений;
- Документирование и передача результатов измерений параметров ППП в электронном виде по локальной сети предприятия;
- Формирование отчёта о полученных результатах;
- Создание баз данных стандартных тестов по изделиям;
- Работа с анализатором не требует специальных знаний в области программирования.
-
-
Технические характеристики измерителя параметров полупроводниковых приборов ИППП-1:
Параметр Значение Количество каналов, шт от одного до четырёх Диапазоны формирования/измерения напряжений каждого канала, В ±2 В; ±30 В (до ±200мА) и ±120 В (до ±10мА) Погрешность установки/измерения напряжения, % 0,5 % Диапазоны формирования/измерения тока каждого канала, мА ±0,00002мА; ±0,0002 мА; ±0,002 мА; ±0,02 мА; ±0,2 мА; ±2 мА; ±20 мА (до ±120 В) и ±200 мА (до ±30В) Погрешность установки/измерения тока, % 0,5 % Чувствительность измерителя U/I 10 мкВ/0,1 пА Представление ВАХ графики, таблицы, тексты, базы данных Интерфейс RS-232C, ПО для компьютера Питание ~220 В, 120 ВА Габаритные размеры 450х266х444 мм Масса 23 кг -
Комплект поставки ИППП-1
№ Наименование Количество 1 Измеритель параметров полупроводниковых приборов ИППП-1 в выбранном исполнении 1 -
Модификации ИППП-1
-
ИППП-1/1, измеритель параметров полупроводниковых приборов (2 однопроводных модуля)
Снят с производства
