Дифференциальные манометры (дифманометры), микроманометры

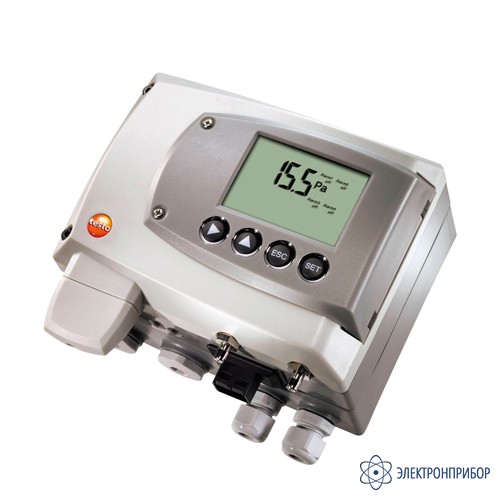

testo 6351 — трансмиттер дифференциального давления для установки в нормальных зонах

Код товара: 45797

  • Описание трансмиттера дифференциального давления для установки в нормальных зонах testo 6351:

    testo 6351 осуществляет измерение дифференциального давления, скорости потока, объемного расхода. Автоматическая настройка нулевой точки гарантирует высокую, не зависимую от температуры, точность и долгосрочную стабильность. Ethernet, релейные и аналоговые выходы позволяют выполнить оптимальную интеграцию трансмиттеров в индивидуальные автоматизированные системы. Свободно регулируемый диапазон измерения (±50% от окончательного значения) обеспечивает оптимальную адаптацию к заданным требованиям.

    Трансмиттер testo 6351 имеет широкий спектр применения (чистые помещения, процессы розлива и дозировки – в системах окрашивания распылением, системы ОВКВ – мониторинг дифференциального давления, объемного расхода и скорости потока).

    Преимуществом testo 6351 является возможность автоматической настройки нулевой точки, обеспечивающая высокую точность и долгосрочную стабильность.

    Интегрированная функция самодиагностики и заблаговременного оповещения также способствует высокой степени эксплуатационной готовности системы.

    Область применения трансмиттера дифференциального давления для установки в нормальных зонах testo 6351:

    • Мониторинг дифференциального давления в зонах между чистыми помещениями;
    • Мониторинг дифференциального давления в процессах розлива;
    • Мониторинг дифференциального давления, объемного расхода и скорости потока в технологиях кондициониров. воздуха в критических условиях (системы ВКВ);
    • Измерение дифференциального давления, скорости потока и объемного расхода.

    Особенности трансмиттера дифференциального давления для установки в нормальных зонах testo 6351:

    • Автоматическая настройка нулевой точки гарантирует высокую, не зависимую от температуры точность и долгосрочную стабильность;
    • Пластиковый корпус;
    • Дисплей с многоязыковым меню управления и функцией оптического сигнального оповещения;
    • Ethernet, релейные и аналоговые выходы позволяют выполнить оптимальную интеграцию трансмиттера в индивидуальные системы автоматизации;
    • Функция самодиагностики и предварительного оповещения гарантирует высокую работоспособность системы;
    • ПО P2A для параметризации, настройки и анализа экономит Ваше время и затраты при выполнении пусконаладочных работ и технического обслуживания;
    • Возможность градуировки диапазона на ±50% от конечного значения; свободная градуировка в пределах диапазона измерения
    • Конфигурация функции сигнального оповещения: возможность настройки задержки сигнала и выбор типа подтверждения оповещения.

  • Технические характеристики трансмиттера дифференциального давления для установки в нормальных зонах testo 6351:

    Параметр Значение
    Дифференциальное давление
    Диапазон измерения 0 … 50 Па -50 … 50 Па
    0 … 100 Па -100 … 100 Па
    0 … 500 Па -500 … 500 Па
    0 … 10 гПа -10 … 10 гПа
    0 … 50 гПа -50 … 50 гПа
    0 … 100 гПа -100 … 100 гПа
    0 … 500 гПа -500 … 500 гПа
    0 … 1000 гПа -1000 … 1000 гПа
    0 … 2000 гПа -2000 … 2000 гПа
    Погрешность измерения* ±0,8% от конечного значения диапазона измерения ±0,3 Па
    Свободно выбираемые единицы измерения Па, дополнительные единицы измерения в разделе Варианты конфигурации
    Сенсор Пьезорезистивный сенсор
    Автоматическая настройка нулевой точки Через магнитный клапан,периодичность настройки на выбор: 15 с, 30 с, 1 мин, 5 мин, 10 мин
    Допустимая нагрузка Диапазон измерения Перегрузка
    0 … 50 Па 20000 Па
    0 … 100 Па 20000 Па
    0 … 500 Па 20000 Па
    0 … 10 гПа 200 гПа
    0 … 50 гПа 750 гПа
    0 … 100 гПа 750 гПа
    0 … 500 гПа 2500 гПа
    0 … 1000 гПа 2500 гПа
    -10 … 10 Па 20000 Па
    -50 … 50 Па 20000 Па
    -100 … 100 Па 20000 Па
    -500 … 500 Па 20000 Па
    -10 … 10 гПа 200 гПа
    -50 … 50 гПа 750 гПа
    -100 … 100 гПа 750 гПа
    -500 … 500 гПа 2500 гПа
    -1000 … 1000 гПа 2500 гПа
    -2000 … 2000 гПа 2500 гПа
    Общие технические характеристки
    Материал Пластиковый корпус
    Размеры 162×122×77 мм
    Вес 0,7 кг; опция: промежуточный слой Ethernet 0.610 кг
    Дисплей Опция: 3-х строчный ж/к дисплей с многоязычным меню управления
    Класс защиты IP65
    EMC Директива ЕС: 2004/108/ЕС
    Аналоговые выходы
    Количество 1
    Тип выхода 0/4 … 20 мА (4-х проводной) (24 В АС/DC)
    0 … 10 В (4-х проводной) (24 B AC/DC)
    Частота измерения 1/с
    Разрешение 12 бит
    Градуировка Диффиринциальное давление: градуировка диапазона на ±50% от конечного значения диапазона; свободная градуировка в пределах диапазона
    Максимальная нагрузка 500 Ω
    Прочие выходы
    Enhernet Опциально с модулем Enhernet
    Реле Опция: 4 релейных выхода (свободное назначение для каналов измерений или как общий сигнал  тревоги через меню управл. ПО Р2А), до 250 В АС/3А (нормально открытый или нормально закрытый)
    Цифровой выход Mини-DIN для ПО Р2А
    Питание
    Напряжения 20 … 30 В АС/DC, 300 мА - потребление тока, гальванически разделенные линии сигнала тревоги и линия питания
    Рабочие условия
    Рабочая температура (корпус) -5 … 50 °С
    Температура хранения -20 … 60 °С

    *Определение погрешности измерений в соответствии с GUM (Руководство по определению погрешности измерений): ±0,8% от конечного значения ±0,3 Па


    GUM: стандарт ISO для определения погрешности измерения с целью получения возможности анализа и сравнения измерительных процедур, проводимых во всех странах мира. При определении погрешности учитываются следующие факторы:
    - Гистерезис;
    - Линейность;
    - Воспроизводимость;
    - Настройка параметров индивидуальной/заводской калибровки;
    - Тестирование по месту замера.

  • Комплект поставки testo 6351

    № Наименование Количество
    1 Трансмиттер дифференциального давления testo 6351 в зависимости от выбранной конфигурации 1
