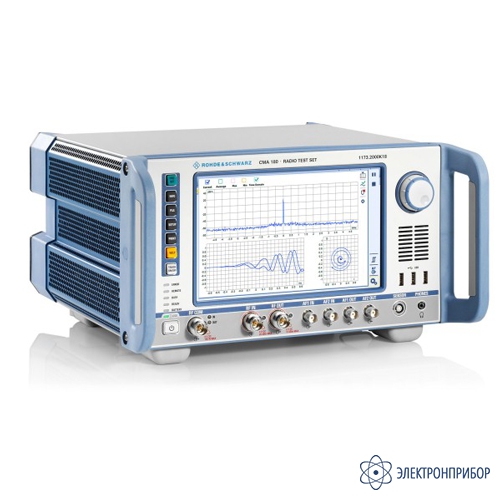

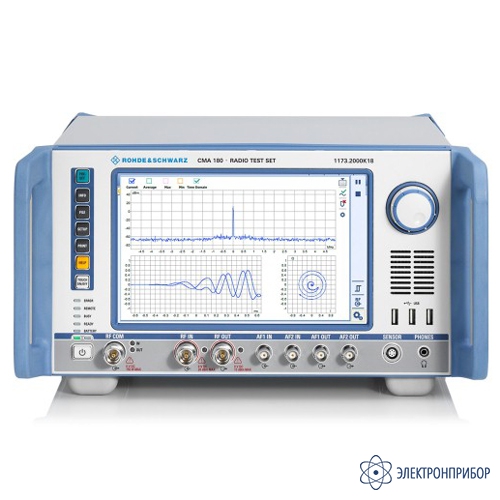

CMA180 — тестер средств радиосвязи

Код товара: 52542
  • 59968-15

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      59968-15 до 17.10.2024

    • Производитель

      Роде и Шварц, Германия

    • Артикул

      1173.2000K18

    Назначение тестера средств радиосвязи CMA180:

    Тестер средств радиосвязи CMA180 - это радиокоммуникационный тестер для радиосистем, работающих в диапазоне от 100 кГц до 3 ГГц. Используемая технология полностью основывается на цифровой обработке сигналов и усовершенствованных вычислениях. Интуитивно понятное управление и эффективные измерения превращают прибор CMA180 в незаменимый инструмент для измерения параметров радиосистем.

    Тестер средств радиосвязи CMA180 предназначен для измерений амплитудо-частотных характеристик сигналов, параметров их модуляции, а также воспроизведения немодулированных и модулированных сигналов.

    Особенности тестера средств радиосвязи CMA180:

    • Диапазон частот: от 100 кГц до 3 ГГц;
    • Аналоговая модуляция и демодуляция (немодулированный сигнал, АМ, ЧМ);
    • Пиковая входная мощность до 150 Вт, непрерывная входная мощность до 100 Вт;
    • Уровень сигнала для измерений приемника может быть снижен до –140 дБмВт;
    • Встроенные аудиогенераторы Тесты качества звука (SINAD, THD, SNR);
    • Встроенный развертывающий анализатор спектра, следящий генератор и область;
    • Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z, настройка не требуется;
    • Регистратор I/Q и генератор ARB;
    • Анализ цифровых сигналов.

    Описание тестера средств радиосвязи CMA180:

    Универсальность

    • Разнообразные перспективные варианты конфигурации;
    • Мобильность.

    Широкие возможности измерений

    • Базовые свойства:
      - Аналоговая модуляция и демодуляция;
      - Аудиогенераторы;
      - Многотональный;
      - Тесты качества звука;
      - Анализ спектра на основе БПФ;
      - Мощность по соседнему каналу (ACP) и занятая полоса частот;
    • Расширенные возможности:
      - Осциллограф;
      - Встроенный развертывающий анализатор спектра с возможностью анализа во временной области (нулевая полоса обзора);
      - Следящий генератор;
      - Встроенный источник помех;
      - GPS;
    • Цифровые измерения:
      - Анализ цифровых сигналов;
    • Специализированные задачи:
      - Авиационный генератор для ILS/VOR и маркерных радиомаяков;
      - Осциллограммы (ARB);
      - Реальные условия в лаборатории.

    Удобное управление

    • Отличный сенсорный экран с поворотной ручкой;
    • Предустановленные тестовые сценарии, минимизирующие усилия по настройке, либо экспертный режим с максимальной свободой действий;
    • Различные возможности для отображения параметров и результатов измерения;
    • Специальный режим сводки текущего состояния;
    • Дистанционное управление для удобной интеграции в автоматизированные тестовые среды через ЛВС или GPIB.

    Автоматизация при использовании R&S®CMArun

    • Готовое решение для настройки тестовых последовательностей приложений;
    • Обширная библиотека функций;
    • Управление через SNMP, последовательные интерфейсы и SCPI;
    • Полностью автоматизированное решение для тестирования программно конфигурируемых радиостанций R&S®Series4200.

    Точность и гибкость

    • Передовые ВЧ-характеристики для проведения испытаний передатчиков и приемников;
    • Множество различных вариантов подключения;
    • Включение и управление внешним оборудованием.

    Широкий выбор принадлежностей

    • Мягкая сумка и футляр для транспортировки;
    • Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z;
    • Экранированная камера, антенный соединитель и аудиопринадлежности;
    • Радиотестеры.

  • Технические характеристики тестера средств радиосвязи CMA180:

    Параметр Значение
    Генератор
    Диапазон высоких частот От 0,1 до 3000 МГц
    Разрешение по частоте 1 Гц
    Уровень выходной мощности от -133 до +16 дБмВт
    Типы модуляции CW (немод.), AM, ЧМ, ФМ, SSB, USB, SSB, LSB, ARB
    Функциональный генератор (ARB) Полоса частот модуляции до 20 МГц, 1 ГБ памяти
    Анализатор спектра
    Диапазон частот От 0,1 до 3000 МГц
    Разрешение по частоте 1 Гц
    Полоса разрешения От 10 кГц до 20 МГц
    Фазовый шум (на частоте 900 МГц) отстройка от несущей 10 кГц Не более -1111 дБн (1 Гц)
    Максимально допустимая входная мощность (Вход RF COM) Не более 100 Вт (непрерывная)
    Не более 150 Вт (не более 1 мин)
    Уровень входной мощности (вход RF IN) До +20 дБмВт
    Уровень входной мощности (вход RF CON) До +53 дБмВт
    Динамический диапазон Не менее 100 дБ
    Измеритель мощности
    Диапазон частот От 0,1 до 3000 МГц
    Разрешение по частоте 1 Гц
    Максимально допустимая входная мощность (вход RF IN) Не более 51,8 дБмВт (150 Вт)
    Максимально допустимая входная мощность (вход RF CON) Не более 20 дБмВт
    Диапазон частот От 0,1 до 2999 МГц
    Разрешение по частоте 1 Гц
    Погрешность измерения частоты ±1 × 10-6/год;
    ±1 × 10-7/год (с опцией R&S®CMA-B690A);
    ±3 × 10-8/год (с опцией R&S®CMA-B690M)
    НЧ генератор (выходы AF1 OUT, AF2 OUT)
    Диапазон частот От 20 Гц до 21 кГц
    Разрешение по частоте 1 Гц
    Диапазон уровней От 10 мкВ до 5 В
    Выходное сопротивление Менее 4 Ом
    Максимальный выходной ток 20 мА
    НЧ анализатор (входы AF1 IN, AF2 IN)
    Диапазон частот От 50 Гц до 20 кГц
    Диапазон уровней От 50 мкВ до 30 В
    Входное сопротивление 100 кОм
    Входная емкость 15 пФ
    Общие характеристики
    Дисплей Диагональ 9,0’’ TFT сенсорный цветной экран, разрешение 800х480
    Возможности подключения ВЧ, ЗЧ, ЛВС, USB, DVI,
    датчики мощности Rohde & Schwarz, вход/выход опорной частоты, вход/выход сигнала запуска, вход/выход сигнала TTL, GPIB (R&S®CMA-BB12A)
    Габариты ¾ 19", 4 HU;
    360,5 × 195,4 × 351 мм (14,2 × 7,7 × 13,8 дюйма)
    Вес полностью оснащенного 13 кг (28,7 фунта)
    Вес базового блока без опций 10,9 кг (24 фунта)

  • Комплект поставки CMA180

    № Наименование Количество
    1 Тестер средств радиосвязи CMA180 1
    2 Комплект ЗИП 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
