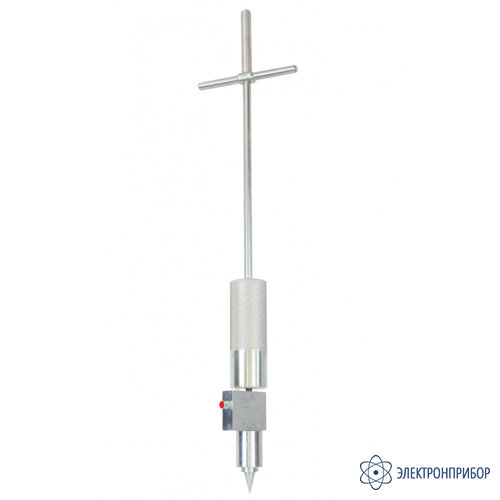

ДПУ — плотномер динамический универсальный
Код товара: 81846-
Назначение плотномера динамического универсального ДПУ:
Динамический универсальный плотномер ДПУ для определения качества уплотнения грунтов с содержанием частиц крупнее 2 мм не более 25% от общего объема грунта, и мелкозернистого асфальтобетона в процессе его уплотнения или через 1-3 суток после проведения работ. Определение коэффициента уплотнения проводится путем определения степени сопротивления грунта погружению зонда под действием ударов, свободно падающего груза постоянной массы, с заданной высоты. Фактическое значение степени уплотнения определяется, исходя из полученных результатов замеров по прилагаемой таблице с учетом типа грунта. Высота падения груза: 300 мм. Масса груза: 2500 г. (Прибор так же известен как КП-150).
Принцип работы плотномера динамического универсального ДПУ:

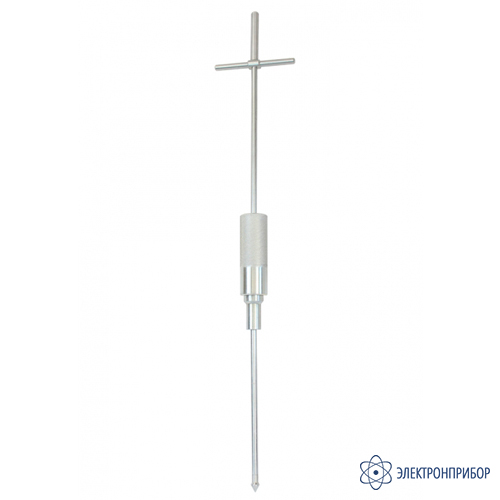

Метод динамического универсального плотномера ДПУ основан на определении сопротивления грунта погружению наконечника под действием гири весом 2,5 кг. Гирю поднимают на фиксированную высоту и отпускают в свободном падении. Наконечник входит в грунт на определенную длину. Далее гирю плотномера ДПУ поднимают и отпускают до тех пор, пока весь стержень не погрузится в измеряемый грунт. Плотность грунта считают по количеству ударов. Возможно не полное погружение зонда в грунт (в паспорте к данному прибору приведены графики определения плотности грунта в зависимости от количества ударов и глубине погружения).

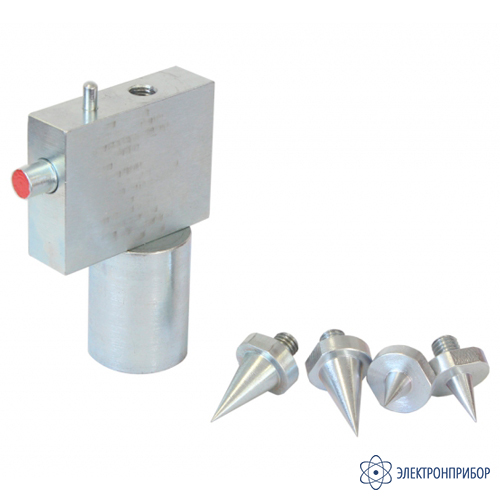

С помощью ДПУ можно производить контроль качества уплотнения асфальтобетона как в процессе укладки смеси, так и через 1-3 суток после его укладки и уплотнения. В первом случае, когда температура асфальтобетона составляет +50–60°С, используют большой конус. Во втором случае, когда температура асфальтобетона находится в пределах +20° ± 2°С, используют малый конус. Следящее устройство отмечающее полное заглубление конуса в поверхность асфальтобетона.
-
-
Технические характеристики плотномера динамического универсального ДПУ:
Параметр Значение Глубина зондирования, см 30±2 Масса гири, кг 2,5±0,05 Высота падения гири, см 30±3 Диаметр основания конуса, мм 16±0,2 Угол при вершине конуса, град 60°±2° Диаметр штампа, см 2 см2 Пределы измерений плотности, КУ К 0,85÷1,0 Масса плотномера в сборе, кг не более 5,0 -
Комплект поставки ДПУ
№ Наименование Количество 1 Направляющая штанга с ручкой 1 2 Стержень - зонд с конусным наконечником и наковальней 1 3 Гиря 1 4 Ограничитель с затворным устройством 1 5 Конус большой 1 6 Конус малый 1 7 Паспорт 1 -
