У309М, У 309 М, У-309-М, У-309 М,
У309М — установка для поверки мер сопротивления и ЭДС
Код товара: 51045-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
43671-10 до 28.02.2025
Назначение установки для поверки мер сопротивления и ЭДС У309М:
Установка У309М предназначена для поверки однозначных мер (катушек) и многозначных мер (магазинов) электрического сопротивления, и мер электродвижущей силы (нормальные элементы, источники опорного напряжения)
Пределы измерений и точность установки определяются приборами, участвующими в измерениях: цифровой мультиметр; источник постоянного тока.
С указанными приборами У309М позволяет поверять:
- Нормальных элементов класса точности 0,005 и менее точными, методом сличения с образцовым НЭ и методом прямого измерения (ведутся работы по улучшению данного параметра);
- Катушки электрического сопротивления классом точности 0,01 и менее точными, сопротивлением в диапазоне (0,001 - 100000) Ом, методом сличения с образцовой катушкой (ведутся работы по улучшению данного параметра);
- Магазины электрического сопротивления класса точности 0,02 и менее точными, методом прямого измерения (для более высоких классов магазинов сопротивления используется метод сличения с образцовой катушкой номинала соответствующей декады).

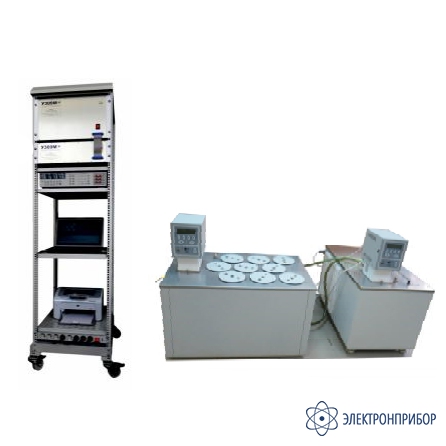

Установка У309М конструктивно выполнена в виде двух частей:

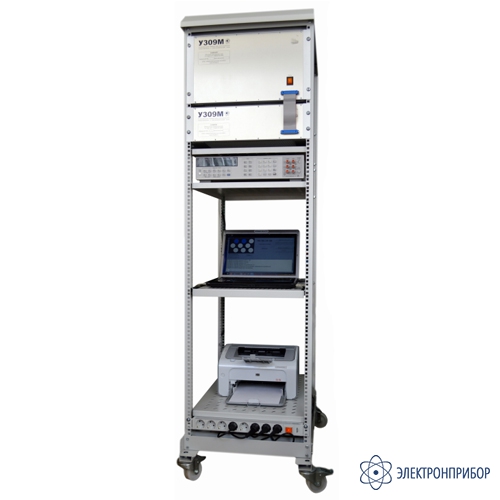

- Стойка и смонтированные на ней: персональный компьютер, измерительные приборы, принтер;
- Подвижная платформа и установленные на ней: термостаты, коммутатор.
Особенности установки для поверки мер сопротивления и ЭДС У309М:
- Автоматизирован процесс поверки;
- Одновременная поверка до 8 мер;
- Поверка и расчет результатов по ГОСТ 8.212, ГОСТ 8.237 и МИ 1695;
- Термостатирование эталонов и поверяемых мер;
- Печать протоколов поверки и свидетельств о поверке;
- Ведение базы поверяемых приборов.
-
-
Технические характеристики установки для поверки мер сопротивления и ЭДС У309М:
Параметр Значение Диапазон измерения напряжения, В от 0 до 1000 Диапазон измерения электрических сопротивлений, Ом от 10-3 до 1,2·108 Диапазон генерирования напряжения, В от 0 до 200 Диапазон генерирования тока, А от 0 до 18 Относительная нестабильность поддержания силы тока ИПТ, %, не более 0,001 Пределы допускаемой абсолютной погрешности при поверке мер ЭДС, мкВ ±0,7 Пределы допускаемой относительной погрешности при поверке ОМЭС в диапазоне сопротивлений, %:
(0,001 – 0,005) Ом
(0,005 – 0,05) Ом
(0,05 – 0,5) Ом
(0,5 – 5) Ом
(5 – 50) Ом
±6,0·10-4
±4,0·10-4
±3,0·10-4
±2,0·10-4
±1,5·10-4(50 – 500) Ом
(500 – 50000) Ом
(50000 – 100000) Ом±0,7·10-4
±0,35·10-4
±0,15·10-4Пределы допускаемой относительной погрешности при поверке ММЭС в диапазоне сопротивлений, %:
(R – измеряемое сопротивление, Ом)
(0 – 12) Ом
(0 – 120) Ом
(0 – 1,2) кОм
(0 – 12) кОм
(0 – 120) кОм
(0 – 1,2) МОм
(0 – 12) МОм
(0 – 120) МОм
±10-4·(18,2+5·10/R)
±10-4·(15,2+5·102 /R)
±10-4·(13,2+0,4·103 /R)
±10-4·(13,2+0,4·104 /R)
±10-4·(13,2+0,4·105 /R)
±10-4·(18,2+1,3·106 /R)
±10-4·(53,2+5,4·107 /R)
±10-4·(503,2+34·108 /R)Нестабильность поддержания температуры в термостате, ºС, не более ±0,1 Напряжение питания, В 220±22 Частота питающей сети, Гц 50±5 Потребляемая мощность, В·А, не более 8000 Габаритные размеры (длина×ширина×высота), мм, не более^
- стойка с оборудованием
- подвижная платформа с оборудованием
520×800×1830
1400×750×1240Масса, кг, не более 400 Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при 35ºС, %, не более
- атмосферное давление, кПа
от 18 до 28
80
от 84 до 106,7Средний срок службы, лет, не менее 10 -
Комплект поставки У309М
№ Наименование Количество 1 Цифровой мультиметр 1 2 Источник постоянного тока 1 3 Коммутатор 1 4 Стойка 19’’ 1 5 Персональный компьютер 1 6 Принтер 1 7 Программное обеспечение 1 8 Система термостатирования 1 9 Руководство по эксплуатации 1 10 Формуляр 1 11 Методика поверки 1 -
