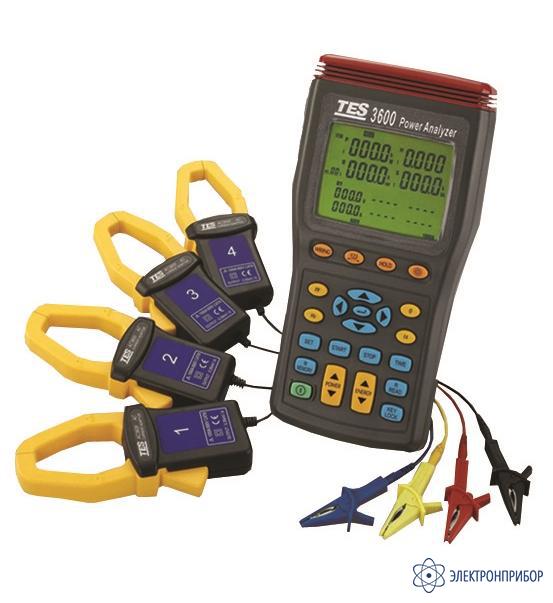

TES-3600A — измеритель мощности

Код товара: 24126
  • Назначение анализатора TES-3600A:

    Анализатор электропитания TES-3600A предназначен для проведения измерений параметров однофазных и трехфазных сетей электроснабжения, обнаружения и записи отклонений параметров электросетей от их номинальных значений, а также для анализа их мощностных и энергитических характеристик, с возможностю последующей обработки результатов измерений при помощи компьютера.


  • Технические характеристики анализатора TES-3600A:

    Параметр Значение
    Измерение переменного напряжения
    Диапазон 999,9 В
    Разрешение 0,1 В
    Погрешность ±(0,003Uизм + 10 е.м.р.) (более 50 В)
    Входное сопротивление 2 МОм
    Защита от перегрузки 1000 Вскз
    Только для частот 50 или 60 Гц. Показания дисплея:
    Среднеквадратичное значение силы тока для каждого канала.
    Измерение силы переменного тока
    Диапазон 999,9 А
    Разрешение 0,1 А
    Погрешность ±(0,005Iизм + 15 е.м.р.) (более 3 A)
    Выходной ток 0,35 мВ/А
    Защита от перегрузки 1000 A скз
    Только для частот 50 или 60 Гц. Показания дисплея:
    Среднеквадратичное значение силы тока для каждого канала.
    Измерение активной мощности
    Диапазон 999,9 кВт
    Разрешение 0,1 кВт
    Погрешность ±(0,01Ризм + 20 е.м.р.)
    Показания дисплея: Значение активной мощности для каждого канала и суммарное значение для всех каналов.
    Отображение полярности: положительная — нет символов, отрицательная — символ «–».
    Измерение полной мощности
    Диапазон 999,9 кВА
    Разрешение 0,1 кВА
    Погрешность ±(0,01Sизм + 20 е.м.р.)
    Метод измерений: Вычисление из среднеквадратичных значений силы тока и напряжения.
    Показания дисплея: Значение полной мощности для каждого канала и суммарное значение для всех каналов.
    Отображение полярности: нет полярности.
    Измерение реактивной мощности
    Диапазон 999,9 квар
    Разрешение 0,1 квар
    Погрешность ±(0,01Qизм + 20 е.м.р.)
    Метод измерений: Вычисление из значений полной и активной мощностей.
    Показания дисплея: Значение реактивной мощности для каждого канала и суммарное значение для всех каналов.
    Отображение полярности:
    для отстающей фазы (LAG: напряжение опережает ток) — нет символов;
    для опережающей фазы (LEAD: ток опережает напряжение) — символ «–».
    Общие характеристики
    Иникатор Жидкокристаллический индикатор с подсветкой (автоматическое выключение подсветки через 30 секунд с момента последнего действия)
    Интерфейс RS-232 с оптической развязкой
    Анализ графиков и гармоник 64 выборки за 1 период (только при работе с ПК)
    Автоматическое выключение через 30 минут с момента последнего действия
    Питание прибора от сети 230 В (+10 %, –20 %), 45...65 Гц через адаптер 12 В, 300 мА постоянного тока или от батарей 1,5 В (тип АА) 8 шт.
    Индикация разряда батарей Есть
    Максимальный диаметр кабеля 40 мм (для токовых пробников)
    Рабочая температура 0…+50 °C при относительной влажности не более 80 %
    Условия хранения –10…+60 °C при относительной влажности не более 80 %
    Температурный коэффициент 10 % существующей погрешности в диапазоне температур 0...18 °C или 28...50 °C
    Срок службы 6 лет
    Габаритные размеры прибора 235x117x54 мм (длина, ширина, высота), токовых пробников: 193x88x40 мм
    Масса 730 730 г (без аксессуаров), токовые пробники: 333 г
  • Комплект поставки TES-3600A

    Наименование Количество
    1. Анализатор TES-3600А 1
    2. Токовые клещи-адаптеры 4
    3. Измерительные кабели с зажимами «крокодил» 4
    4. Адаптер переменного тока (12 В) 1
    5. Кабель интерфейса RS-232 1
    6. Мягкая сумка для переноски 1
    7. Носитель с программным обеспечением 1
    8. Руководство по эксплуатации 1
