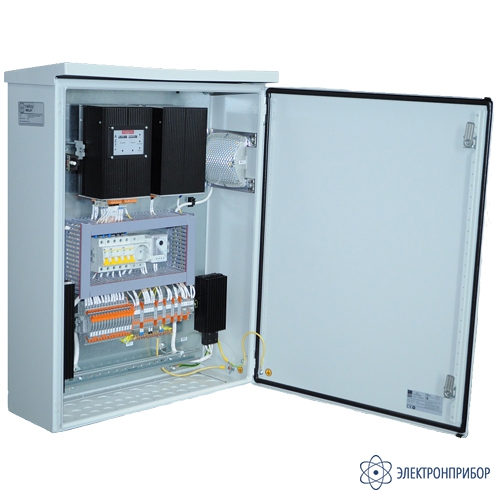

ПАРМА АЗТ-301 — шкаф автономной защиты трансформатора
Код товара: 52478-
-
Производитель
Назначение шкафа автономной защиты трансформатора ПАРМА АЗТ-301:
Шкаф ПАРМА АЗТ-301 предназначен для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты трансформатора или автотрансформатора или резервной автономной токовой защиты нулевой последовательности высоковольтных линий.
Особенности шкафа автономной защиты трансформатора ПАРМА АЗТ-301:
- Защита трансформаторов или высоковольтных линий при отказе основных защит или неисправности цепей оперативного тока;
- Питание от трансформаторов тока;
- Встроенная батарея конденсаторов, обеспечивающая накопление энергии для питания катушек отключения выключателя;
- Электромеханические счётчики пусков и срабатываний защиты;
- Обратнозависимая времятоковая характеристика;
- Регулируемая выдержка времени;
- Установка непосредственно возле трансформаторов тока или выключателя, в том числе на открытом воздухе (в ОРУ);
- Прокладка кабелей по кратчайшему расстоянию;
- Возможен монтаж на бетонное основание или на раму;
- Расширенный диапазон температуры окружающего воздуха в рабочих условиях: от -40 до +55 °С.
-
-
Технические характеристики шкафа автономной защиты трансформатора ПАРМА АЗТ-301:
Параметр Значение Номинальный ток 1 или 5 А Номинальное напряжение 100 или 200 В Емкость накопительного конденсатора 550 мкФ Напряжение заряда конденсатора 300 В Габаритные размеры 605 х 750 х 210 мм Масса не более 50 кг -
Комплект поставки ПАРМА АЗТ-301
№ Наименование Количество 1 Шкаф автономной защиты трансформатора ПАРМА АЗТ-301 1 2 Ключ от замка двери шкафа 1 3 Руководство по эксплуатации на шкаф 1 4 Руководство по эксплуатации на блок AED-BP/AZT+ 1 5 Паспорт на шкаф 1 6 Упаковочная тара на шкаф 1 -
