СС-20/М, СС 20 М, СС20М

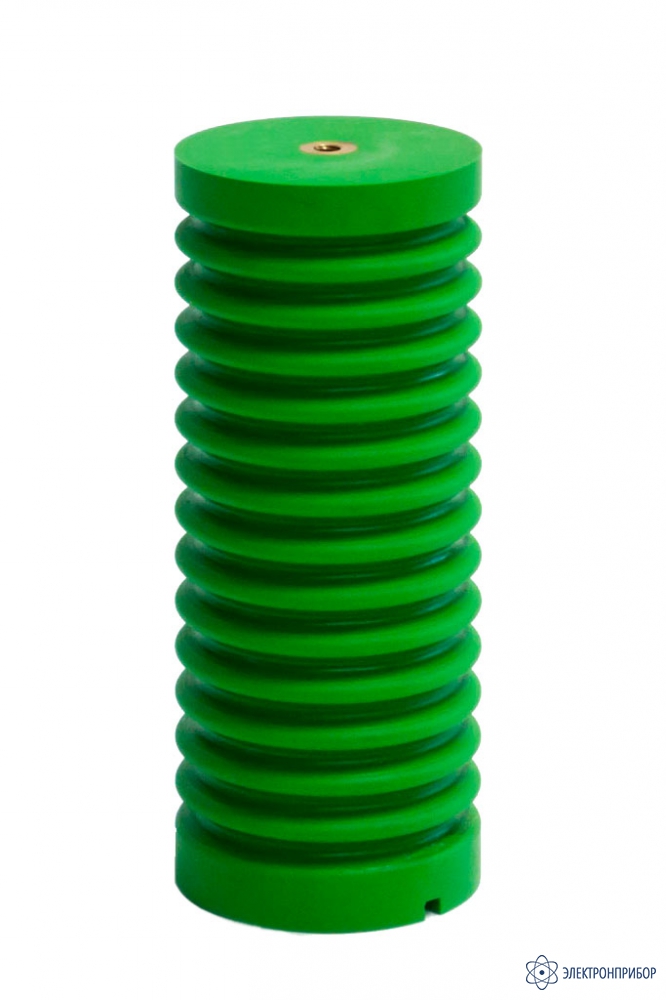

СС-20/М — конденсатор связи на 20 кВ (Индия)
Код товара: 48694-
-
Производитель
Описание конденсатора связи на 20 кВ - СС-20/М:
Достоинствами конденсаторов связи «CC-XX/M» со слюдяным диэлектриком являются высокая стабильность их параметров, повышенная стойкость к возникновению внутренних частичных разрядов в слюдяном диэлектрике. Использование высококачественной слюдяной изоляции позволяет значительно расширить температурный диапазон использования измерительных конденсаторов связи марки «CC-XX/M».
Наряду с наличием очевидных достоинств, измерительные конденсаторы связи марки «CC-XX/M» со слюдяной изоляцией обладают существенными конструктивными и эксплуатационными недостатками, основными из которых являются:
- Невозможность проведения испытаний высоковольтной изоляции контролируемого оборудования (с подключенными конденсаторами связи) повышенным постоянным напряжением. Такие испытания, в силу конструктивных особенностей конденсаторов, могут привести к пробою изоляции конденсатора.
- Сравнительно низкая емкость слюдяных конденсаторов, всего 80 пФ, обусловленная конструктивными особенностями использования слюдяной изоляции. Это существенно ограничивает возможности применения таких конденсаторов в некоторых практических приложениях систем регистрации частичных разрядов.
- Высокая стоимость конденсаторов со слюдяным диэлектриком, так как месторождения качественной слюды располагаются только в Индии.
Несоответствие габаритных размеров конденсаторов связи на основе слюдяного диэлектрика стандартным опорным изоляторам соответствующих классов напряжения, что ограничивает возможности их практического применения.
Основные параметры конденсаторов связи «CC-XX/M» со слюдяным диэлектриком приведены в таблице 3. Как уже указывалось выше, такие конденсаторы связи чаще всего используются для регистрации частичных разрядов в обмотках статоров высоковольтных электрических машин, так как работают в расширенном температурном диапазоне.
-
-
Технические характеристики конденсатора связи на 25 кВ - СС-25/М:
Параметр Значение Uр, кВ 20 C, пФ 80 Размеры, H * D, мм 253 * 102 Путь утечки, мм 300 -
Комплект поставки СС-20/М
№ Наименование Количество 1 Конденсатор связи до 20 кВ - СС-20/М 1
