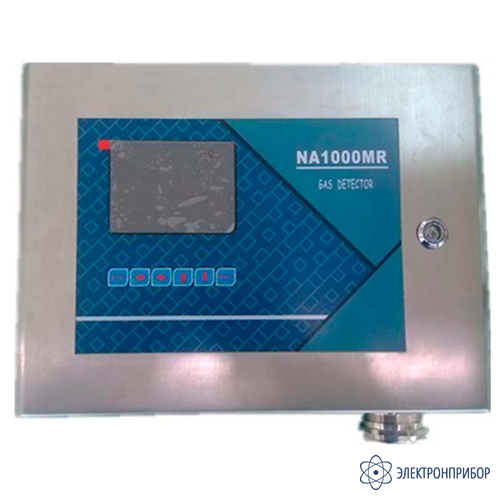

NA1000MR — система контроля утечек элегаза

Код товара: 68659
  • Назначение системы контроля утечек элегаза NA1000MR:

    В качестве превосходной изолирующей и дугогасительной среды элегаз широко используется в автоматических выключателях высокого напряжения и силовых трансформаторах в энергетической отрасли в международном масштабе. Однако в помещении распределительных устройств, оснащенных элегазовым оборудованием, плохая вентиляция может привести к гипоксии, в помещении могут произойти утечка и разложение элегаза, что будет представлять серьезную опасность для здоровья и жизни обслуживающего персонала. Система обнаружения утечек элегаза NA1000MR может своевременно обнаруживать утечки и гипоксические условия и отправлять информацию об элегазе и кислороде по сети 485 дистанционно в РСУ для анализа оператором. В зависимости от ситуации на объекте возможна подача аварийного сигнала или автоматическое включение оборудования обработки отработанного газа для защиты обслуживающего персонала.

    Особенности системы контроля утечек элегаза NA1000MR:

    • Использование импортного инфракрасного датчика элегаза с длительным сроком службы;
    • Обнаружение и индикация температуры, влажности и содержания кислорода в окружающей среде;
    • Использование топологии шины RS485, обеспечение до 300 точек обнаружения, индикации, регистрации показаний и аварийной сигнализации;
    • Результаты измерений передаются дистанционно через порт RS485;
    • Перечень параметров, выводимых на индикацию для запроса архивных данных;
    • Широкий диапазон питания 185~265 В переменного тока, защита от бросков напряжения и молниезащита;
    • Инфракрасный детектор, звуковая и световая аварийная сигнализация, функциональные вентиляторы являются дополнительной комплектацией.
  • Технические характеристики системы контроля утечек элегаза NA1000MR:

    Параметр Значение
    Экран
    Тип TFT256 многоцветный
    Габариты 126,5 х 100 х 8,5 мм
    Вход преобразователя
    Номер входа 1~32-канальный преобразователь
    Рабочее напряжение 24 В
    Потребляемая мощность ≤ 2,4 Вт
    Интерфейс передачи RS485
    Подключение 0,75‑миллиметровый четырехжильный экранированный кабель
    Расстояние передачи ≤ 1000 м
    Датчик элегаза
    Диапазон измерения 0~1500 частей на миллион
    Погрешность ±1,5 % полной шкалы
    Время отклика <3 с
    Датчик кислорода
    Диапазон измерения 0~100 %
    Погрешность ±1 % полной шкалы
    Время отклика < 14 с
    Датчик температуры и влажности
    Диапазон измерения Температура –2~+100 ℃
    Влажность 0~100 %
    Погрешность ±1 % полной шкалы
    Общие характеристики
    Рабочее напряжение 185–265 В переменного тока, 40~63 Гц
    Хранение аварийных сигналов Информация о 8000 аварийных сигналах
    Тип подключения Двухжильный экранированный кабель
    Установка Настенное крепление
    Габариты 440 х 330 х 130 мм
    Вес Около 9,5 кг
  • Комплект поставки NA1000MR

    Наименование Количество
    1 Система контроля утечек элегаза NA1000MR 1
