EL-PACK G-300 — пробоотборник с гибкой оболочкой для отбора проб газов 300 см3

Назначение пробоотборников с гибкой оболочкой для отбора проб газов EL-PACK G:

Пробоотборник EL-PACK G предназначен для применения на электроэнергетических предприятиях для отбора, хранения и транспортировки проб газов из газовых реле силовых трансформаторов (автотрансформаторов), из электротехнического оборудования, где в качестве изоляционной среды применяется гексафторид серы (SF6) или смесь газов.

Пробоотборник может быть использован для отбора проб газов и их смесей, применяемых и в других отраслях промышленности, например, нефтехимической, газовой, а также организаций, осуществляющих экологический надзор. Пробоотборник позволяет упростить процедуру и сократить время отбора пробы газов, обеспечивая при этом представительность пробы. Он прост в эксплуатации, поэтому отсутствует необходимость специальной подготовки персонала предприятий и организаций, эксплуатирующих пробоотборник.

Описание пробоотборников с гибкой оболочкой для отбора проб газов EL-PACK G:

Пробоотборник EL-PACK G (Рис. 1) является изделием многократного применения. Оболочка (1) пробоотборника изготовлена из многослойного полимерного материала с барьерными слоями, обеспечивающими одновременно гибкость и газоплотность.

Типы пробоотборников EL-PACK G:

• EL-PACK G-300, габаритные размеры 170 х 140 мм и объём 300 см³;
• EL-PACK G-500, габаритные размеры 210 х 180 мм и объём 500 см³;
• EL-PACK G-500 К2, габаритные размеры 210 х 180 мм и объём 500 см³, пробоотборник оснащён двумя газоплотными клапанами;
• EL-PACK G-500 DP, габаритные размеры 210 х 140 мм и объём 500 см³, пробоотборник формата дой-пак.

Рекомендуемый комплект EL-PACK G.

Комплект поставки может быть с формирован в соответствии с требованиями Заказчика

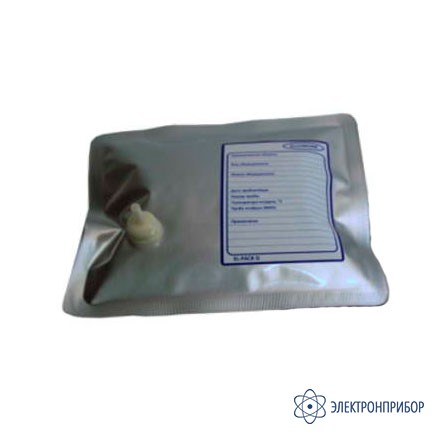

Рис. 1. Общий вид пробоотборника

Для отбора проб газов и их последующего извлечения пробоотборники оснащены газоплотными клапанами (2). Клапан выполнен из полимерного материала и оснащен уплотнительными кольцами для обеспечения герметичности.

Пробоотборник оснащён карабином (4). Карабин, закреплённый за угол пробоотборника, обеспечивает удобство транспортировки.

Пробоотборники снабжены стикерами (5), позволяющими идентифицировать пробу:

• наименование объекта;
• вид оборудования;
• тип (марка) оборудования;
• дата отбора и номера пробы;
• температура окружающей среды;
• ФИО специалиста, отобравшего пробу.

Для наполнения пробоотборника газом рекомендуется использовать гибкую соединительную трубку, входящую в комплект поставки. Клапан (2) предназначен для работы в двух положениях (Рис. 2):

• в первом (при вращении ручки клапана против часовой стрелки) - клапан открыт на впуск и выпуск пробы газа;
• во втором (при вращении ручки по часовой стрелке) - клапан закрыт.

Клапан не предназначен для регулирования скорости потока газа. Поворачивать ручку клапана как для открытия, так и для закрытия необходимо до упора с умеренным усилием. Ручка клапана не должна находиться в промежуточном положении!

Рис. 2. Рабочие положения клапана

Конструкция клапана позволяет осуществлять промывку «мертвых» объёмов, что обеспечивает представительность отбираемой пробы.

Примененные материалы, конструкция и технология изготовления пробоотборников обеспечивают высокую газоплотность, незначительную сорбцию газов и их смесей, высокую химическую стойкость.
