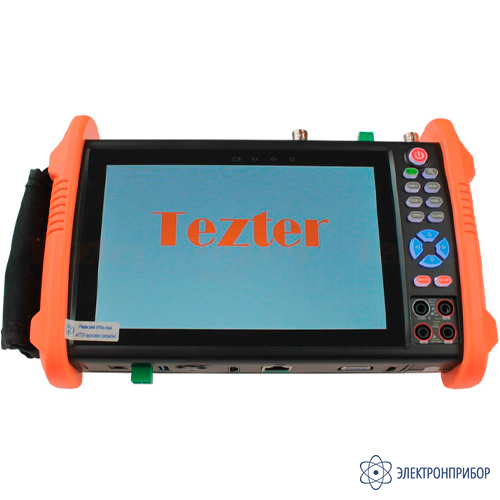

TIP-H-M-7Pro — универсальный монитор-тестер AHD/CVI/TVI/CVBS и IP-видеосистем

Код товара: 85869

  • Сертификаты

    Назначение универсального монитора-тестера AHD/CVI/TVI/CVBS и IP-видеосистем TIP-H-M-7Pro:

    Мониторы-тестеры TIP-H-7Pro, TIP-H-M-7Pro, TIP-HOL-MT-7Pro предназначены в первую очередь для проверки AHD/CVI/TVI/CVBS и IP-видеокамер на работоспособность, эффективной оценки качества изображения. Кроме того, с помощью тестеров можно проверить целостность и качество обжимки кабеля «витая пара» коннектором RJ-45, измерить напряжение/мощность PoE, определить метод подачи PoE, проверить SFP модули, проверить HDMI тракт, Wi-FI соединение, а также многое другое.

    В базовой модели  монитора-тестера​ TIP-H-7Pro присутствуют все описанные выше функции.

    В модели TIP-H-M-7Pro дополнительно присутствует функция мультиметра (измерение электрических характеристик – напряжение, ток, сопротивление и так далее).

    Старшая модель TIP-HOL-MT-7Pro из серии дополнительно позволяет проверить SDI камеры, провести тест оптической линии, измерить оптическую мощность, определить длину и состояние кабеля (TDR тест), найти кабель в кабельной трассе, измерить электрические характеристики (напряжение, ток, сопротивление и так далее).

    Благодаря обширному списку ПО и поддерживаемых сценариев проверки различных устройств и цепей тестер из серии TIP станет отличным инструментом для монтажника в его профессиональной деятельности, сократит время настройки и обслуживания оборудования на объекте. Например, один тестер TIP-HOL-MT-7Pro способен заменить целый перечень приборов, которые не придется покупать, что также благоприятным образом отразится на затратах.

  • Технические характеристики универсального монитора-тестера AHD/CVI/TVI/CVBS и IP-видеосистем TIP-H-M-7Pro:

    Параметр Значение
    Метрологические характеристики (скорость выполнения измерений - 3 сек)
    Постоянное напряжение
    Диапазон Точность Чувствительность
    660 мВ (ручной выбор) ±(0,3%+4) 0,1 мВ
    6,6 В 1 мВ
    66 В 10 мВ
    660 В 100 мВ
    Переменное напряжение
    Диапазон Точность Единицы измерения
    660 мВ (ручной выбор) ±(1,5%+6) 0,1 мВ
    6,6 В ±(0,8%+6) 1 мВ
    66 В 10 мВ
    660 В 100 мВ
    Постоянный/переменный ток
    Диапазон Точность Чувствительность
    6,6 мА ±(0,5%+3) 1 мкА
    66 мА 10 мкА
    660 мА 100 мкА
    10 А ±(1%+5) 10 мА
    Сопротивление
    Диапазон Точность Единицы измерения
    660 Ом ±(0,8%+5) 0,1 Ом
    6,6 КОм ±(0,8%+2) 1 Ом
    66 КОм 10 Ом
    660 КОм 100 Ом
    6,6 МОм 1 КОм
    66 МОм ±(1,2%+5) 10 КОм
    Прозвонка цепи
    Диапазон Разрешение Характеристики
    660 Ом 0,1 Ом порог появления звукового сигнала: от 0 до 30 ± 3 Ом
    Проверка диодов
    Диапазон Разрешение Характеристики
    2 В 1 мВ диоды Шоттки: 0,15…0,25 В;
    выпрямительные диоды: 0,6…1 В;
    Pn-переходы транзисторов: 0,5…0,8 В
    Измерение ёмкости
    Диапазон Точность Единицы измерения
    6,6 нФ ±(0,5%+20) 1 пФ
    66 нФ ±(3,5%+8) 10 пФ
    660 нФ 100 пФ
    6,6 мкФ 1 нФ
    66 мкФ 10 нФ
    660 мкФ ±(5%+8) 100 нФ
    6,6 мФ 1 мкФ
    66 мФ 10 мкФ
    Основные характеристики
    Дисплей (размер, разрешение) 7 дюймов, 1280 x 800
    Сетевые характеристики 10/100/1000M, автоматическое согласование скорости
    Wi-Fi максимальная скорость подключения 150 Мбит/с
    H.265 полная поддержка кодеков 8K H.264/265
    Сканирование IP адресов автоматическое, по всем сегментам сети
    ONVIF быстрый поиск IP видеокамер по протоколу ONVIF, просмотр изображения, активация видеокамер Hikvision
    Приложение для проверки IP видеокамер Hikvision полная поддержка видеокамер Hikvision, Hiwatch;
    смена IP, имени пользователя и пароля, активация камеры, просмотр изображения
    Приложение для проверки IP видеокамер Dahua полная поддержка видеокамер Dahua;
    смена IP, имени пользователя и пароля, просмотр изображения
    Поддерживаемые IP видеокамеры ONVIF, ONVIF PTZ, Dahua IPC-HFW2100P, Hikvision DS-2CD864-E13, Samsung SNZ-5200, Tiandy TD-NC9200S2, Kodak IPC120L, Honeywell HICC-2300T, RTSP Viewer и многие другие
    AutoHD автовыбор разрешения подключённой камеры, поддержка PTZ управления и вызов OSD меню;
    гибридное приложение для AHD/TVI/CVI камер и аналоговых CVBS камер;
    максимальное разрешение — 8MP (3840 x 2160)
    Проверка CVI 1-канальный вход CVI (интерфейс BNC), поддержка разрешения:
    720p 25/30/50/60 fps;
    1080p 25/30 fps;
    2048 x 1536p 18/25/30 fps;
    2560 x 1440p 25/30 fps;
    2592 x 1944 20 fps;
    2960 x 1920 20 fps;
    3840 x 2160 12,5/15 fps;
    вызов OSD меню через UTC (по коаксиальному кабелю)
    Проверка TVI 1-канальный вход TVI (BNC-интерфейс), поддержка разрешения:
    720p 25/30/50/60 fps;
    1080p 25/30 fps;
    2048 x 1536p 18/25/30 fps;
    2560 x 1440p 15/25/30 fps;
    2688 x 1520p 15 fps;
    2592 x 1944p 12,5/20 fps;
    3840 x 2160 12,5/15 fps;
    поддержка управления по коаксиальному кабелю, вызов OSD меню
    Проверка AHD 1-канальный вход AHD (интерфейс BNC), поддержка разрешения:
    720p 25/30/50/60 fps;
    1080p 25/30 fps;
    2048 x 1536p 18/25/30 fps;
    2560 x 1440p 15/25/30 fps;
    2688 x 1520p 15 fps;
    2592 x 1944p 12,5/20 fps;
    3840 x 2160 12,5/15 fps;
    поддержка управления по коаксиальному кабелю, вызов OSD меню
    Проверка CVBS 1-канальный вход BNC;
    NTSC/PAL (автоматическая настройка)
    Измерение уровня видеосигнала CVBS (опционально) уровень видеосигнала PEAK, уровень сигнала SYNC, COLOR BURST, измерение уровня цветности для камеры CVBS
    Увеличение изображения для аналоговых и IP видеокамер
    Скриншот экрана, запись/воспроизведение видео скриншоты в формате JPG, просмотр и воспроизведение видео
    VGA IN использование тестера в качестве монитора VGA, 1-канал до 1280 x 800p @ 60 fps
    HDMI IN использование тестера в качестве монитора HDMI, 1-канал (до 3840 x 2160p @ 30 fps)
    HDMI OUT использование тестера в качестве генератора HDMI сигнала (до 3840 x 2160p @ 60 fps)
    TDR (рефлектометр) для кабеля «витой пары» тест TDR кабеля RJ45 и тест качества кабеля, можно проверить состояние пары кабелей, длину, коэффициент отражения, сопротивление, перекос и другие параметры;
    не подключайте к другой стороне проверяемого кабеля никаких устройств, иначе они могут выйти из строя!
    Источник питания DC 5В/2A:
    питание устройств постоянным напряжением 5 В с потреблением до 10 Вт через USB;

    DC 12В/3A (2 штуки):
    питание устройств постоянным напряжением 12 В с потреблением до 36 Вт;

    DC 24В/2A:
    питание мощных устройств постоянным напряжением 24 В с потреблением до 48 Вт
    Источник питания PoE питание устройств с PoE напряжением 55 В мощностью до 90 Вт
    Изменение оформления возможность изменять темы, состав меню, ярлыки и так далее
    Тест аудио 3,5 мм вход для тестируемого устройства
    Управление PTZ RS232/RS485, скорость 600-115200 bps, совместимость с более чем 30 протоколами PELCO-D, Samsung и так далее
    Генератор тестового сигнала тестовый аналоговый сигнал PAL/NTSC разных цветов
    Тестирование кабеля UTP проверка подключения, обжимки разъёмами RJ-45
    Монитор данных захват и анализ кодов управления RS485/232, возможность отправки шестнадцатеричных кодов
    NET TOOL ПО для проверки различных параметров в сети, включая параметры самого кабеля:
    тест сетевого кабеля (TDR);
    тест Wi-Fi;
    тест PoE;
    калькулятор для расчёта сетей;
    тест сетевого соединения;
    определение дуплекс/полудуплекс;
    инструмент PING;
    инструмент Traceroute;
    сканер IP адресов;
    DHCP сервер;
    анализатор протоколов PPPOE, LLDP;
    анализатор портов
    Тест PoE проверка PoE устройств (источников PoE), определение жил питания (метод питания PoE, стандарт PoE, напряжение/мощность PoE)
    Цифровой мультиметр измерение напряжения AC/DC, силы тока AC/DC, сопротивления, ёмкости, функция сохранения последних измеренных данных, скорость измерения 3 раза/сек
    Проверка SFP модулей проверка SFP модулей и вывод на экран справочной информации (оптический бюджет, рабочая длина волны, напряжение питания и так далее)
    Параметры питания
    Зарядное устройство блок питания DC 15В/1,6A
    Аккумуляторная батарея встроенная литиевая полимерная батарея 11,1 В, 5200 мАч
    Общие характеристики
    Рабочая температура -10...+50°C
    Влажность 30 - 90%
    Размеры (Ш х В х Г) 240 x 154 x 46
    Дополнительно
    Поддержка языков русский, английский, китайский
    Примечание: производитель имеет право изменять технические характеристики изделия и комплектацию без предварительного уведомления.

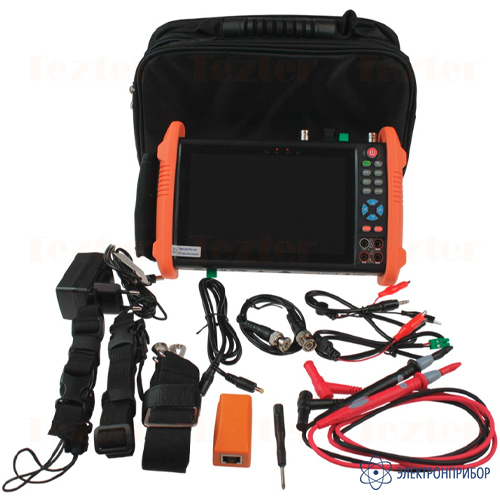

  • Комплект поставки TIP-H-M-7Pro

    № Наименование Количество
    1 Универсальный монитор-тестер AHD/CVI/TVI/CVBS и IP-видеосистем TIP-H-M-7Pro 1
    2 Зарядное устройство AC 230 В/ DC 15 В (1,6 A) 1
    3 Литий-ионный аккумулятор 11,1 В, 5200 мАч (установлен в тестер) 1
    4 Кабель BNC-BNC 1
    5 Кабель 2pin (крокодил) 1
    6 Кабель DC (5,5 х 2,1 мм) – DC (4 х 1,7 мм) 1
    7 Кабель TRS 3,5 мм (крокодил) 1
    8 Комплект щупов для мультиметра (черный + красный) 1
    9 Оконечное устройство для проверки обжимки RJ-45 кабелей 1
    10 Карта Micro-SD 8 GB (установлена в тестер) 1
    11 Ремень для удержания 1
    12 Шнур для удержания 1
    13 Сумка-футляр для хранения 1
    14 Краткое руководство по эксплуатации 1
    15 Упаковка 1
