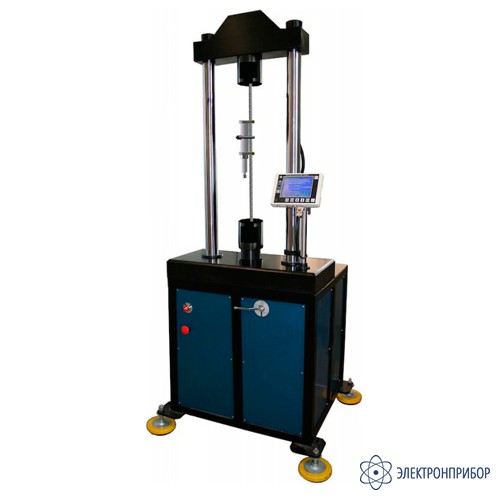

МСВ-МГ4/3 — машина силовоспроизводящая

Код товара: 43885
  • 2 варианта исполнения

    Назначение машины силовоспроизводящей МСВ-МГ4/3:

    Машины МСВ-МГ4/3 предназначены для передачи размера единицы силы методом прямых измерений рабочим средствам измерений. Машины применяются в качестве эталона единицы силы 3-го разряда по ГОСТ 8.640-2014.

    Область применения машины – поверка и калибровка датчиков силы, используемых для измерения усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Машина может быть использована для калибровки крановых весов и динамометров с пределом допускаемой относительной погрешности ≥ ± 2,5%.

    Описание машины силовоспроизводящей МСВ-МГ4/3:

    Принцип действия машины основан на воспроизведении значений силы и сравнении этих значений с показаниями поверяемого (калибруемого) средства измерений.

    Машина состоит из нагружающего устройства и силоизмерителя. Нагружающее устройство машины состоит из силовой рамы, гидронасосов, рабочих цилиндров и элементов гидроавтоматики.

    Силоизмеритель состоит из силоизмерительного тензодатчика, датчика перемещения и блока управления с дисплеем. Машина обеспечивает автоматическое отключение электропривода при превышении нагрузки, либо достижении максимального хода поршня.

    Машина не нуждается в фундаменте и монтируется на виброопорах.

    Поверка/калибровка средств измерений (СИ) осуществляется как в ручном так и в автоматическом режиме по выбранному сценарию (в сценарии задается сила и время обжатия поверяемого СИ, число циклов обжатия, пауза между обжатиями), возможно создать от 1 до 20 сценариев нагружения.

    Предусмотрена возможность управления машиной с ПК. Демонстрационная программа управления машиной с ПК входит в комплект поставки. Открытый протокол обмена информацией с машиной позволяет написать собственную программу.

  • Технические характеристики машины силовоспроизводящей МСВ-МГ4/3:

    Параметр Значение
    МСВ-200/3МГ4 МСВ-500/3МГ4
    Диапазон воспроизведения силы, кН от 4 до 200 от 9,8 до 500
    Пределы допускаемых значений доверительных границ относительной погрешности, % 1
    Пределы допускаемого первоначального перерегулирования от заданной силы, % 1
    Цена единицы наименьшего разряда, Н 10 50
    Время удержания нагрузки в заданной точке, не менее, с 30
    Электрическое питание от сети переменного тока напряжение, В 220 ± 22
    Электрическое питание от сети переменного тока частота, Гц 50 ± 0,5
    Потребляемая мощность, не более, Вт 1000 1500
    Ход активного захвата, мм 95 150
    Высота рабочего пространства, мм , не менее 1100 1100
    Ширина рабочего пространства, мм , не менее 340 400
    Габаритные размеры машины, не более, мм
    − длина
    − ширина
    − высота
    800
    700
    2000
    920
    720
    2650
    Масса, не более, кг 600 880
    Средняя наработка на отказ, ч, не менее 5000
    Средний срок службы, лет, не менее 10
    Степень защиты, обеспечиваемая оболочкой IP20

  • Комплект поставки МСВ-МГ4/3

    № Наименование МСВ-200/3МГ4 МСВ-500/3МГ4
    1 Силовая рама 1 1
    2 Блок управления и индикации 1 1
    3 Шкаф управления - 1
    4 Комплект захватов для закрепления динамометров 1 1
    5 Программное обеспечение 1 1
    6 Руководство по эксплуатации 1 1

    Дополнительная комплектация МСВ-МГ4/3

    (по спецзаказу)

    № Наименование Количество
    1 Компьютер 1

  • Модификации МСВ-МГ4/3

    Подберите модификацию по параметрам

    Диапазон воспроизведения силы, кН
    Цена единицы наименьшего разряда, Н
    Ход активного захвата, мм
